1-4 1 2.2 操作面板按钮操作面板按钮配备在贴片机的正面和背面 ( 背面的为选配 )，频繁使用的命令可以在操作面板上执行。打开各按钮 (ON) 时，按钮呈亮灯状态。( 按钮的颜色与指定的指示灯配色类型相同。) 操作面板按钮 25102-L6-00 ■ 操作面板按钮的功能和状态按钮名称用途熄灯亮灯 ACTIVE 使此面板上的其它按钮有效。  前后均有操作面板的贴片机，不能同时使用此按钮。 · 启动机器后 · 其它面板有…

1-3

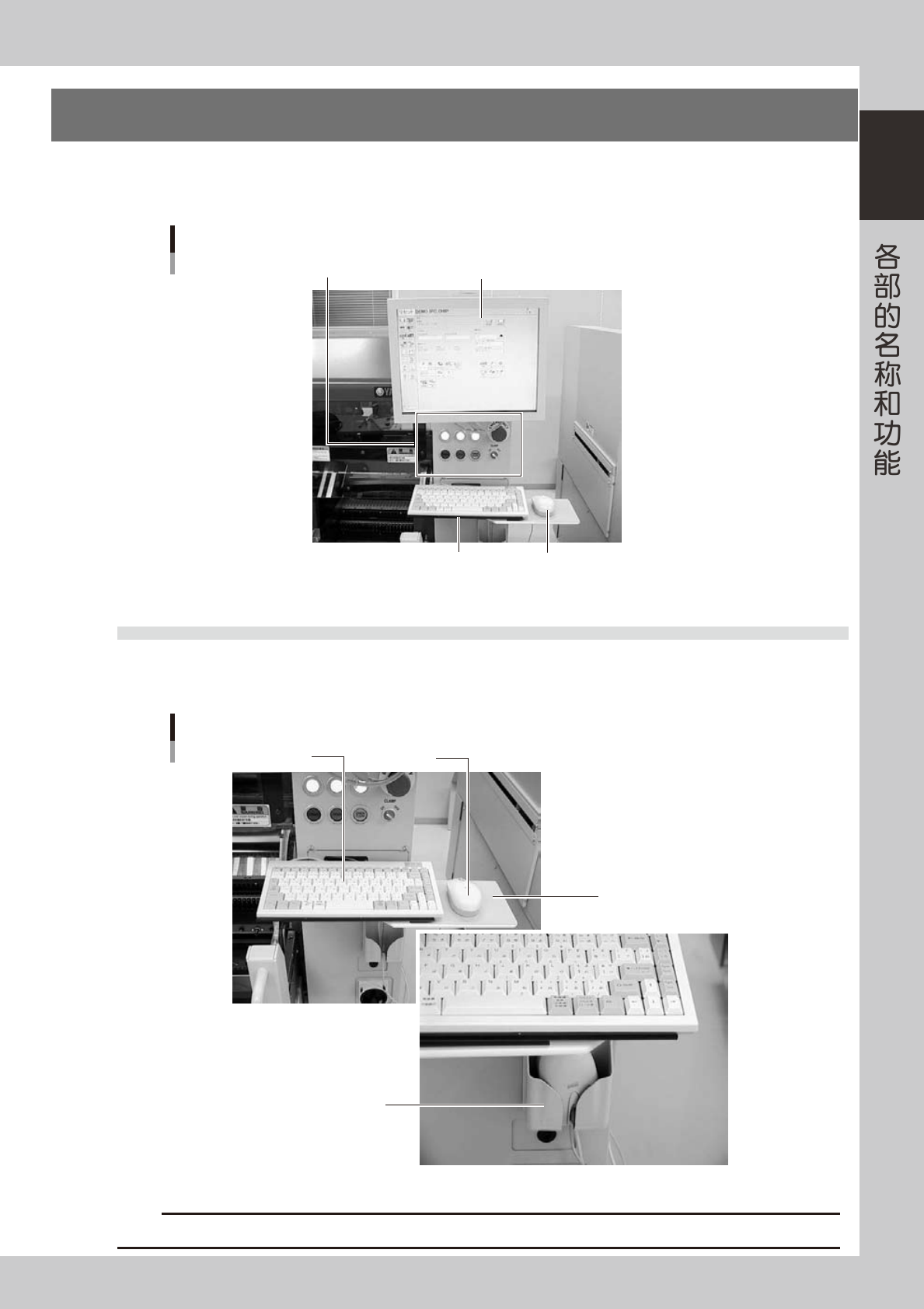

 2.操作、输入部

贴片机的正面和背面 ( 背面的为选配 ) 有操作机器、输入数据时使用的操作面板按钮、键盘、鼠标等装备。

本章节，分别介绍这些装备的主要功能。

操作、输入部

操作显示屏(触摸屏为选配）

鼠标

键盘

操作面板按钮

25101-L6-00

2.1 键盘与鼠标

作为标准配置，本贴片机配备了用于操作和编辑数据的键盘和鼠标。选择操作屏和参数时，可将光标对准选择项目，

按鼠标左键即可。

键盘与鼠标

鼠标收容器

键盘

鼠标

鼠标垫

25103-L6-00

注意

不使用鼠标时，务必将鼠标放回鼠标收容器中。因为鼠标掉在地上有损坏的危险。

1-4

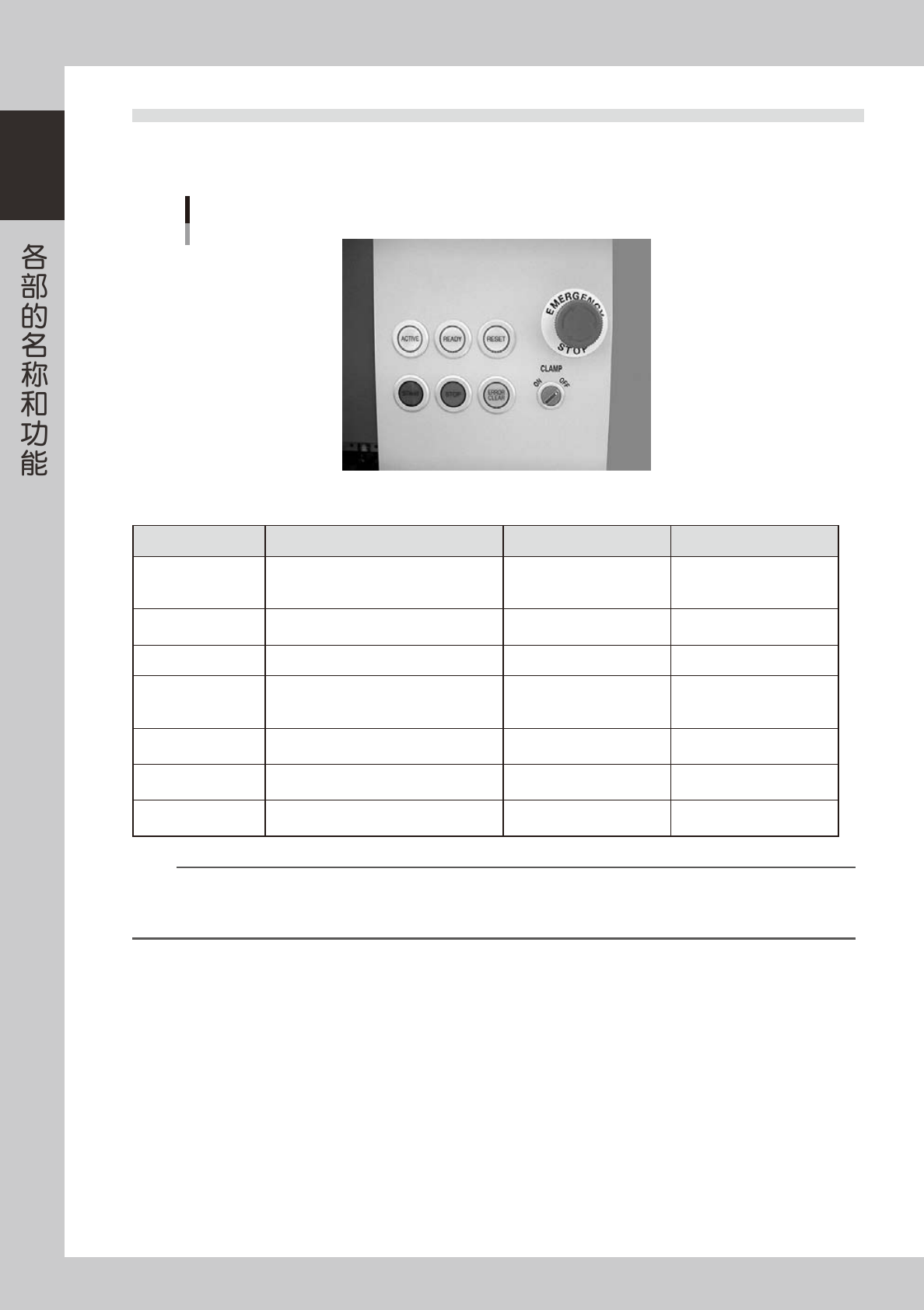

2.2 操作面板按钮

操作面板按钮配备在贴片机的正面和背面 ( 背面的为选配 )，频繁使用的命令可以在操作面板上执行。打开各按钮

(ON) 时，按钮呈亮灯状态。( 按钮的颜色与指定的指示灯配色类型相同。)

操作面板按钮

25102-L6-00

■ 操作面板按钮的功能和状态

按钮名称用途熄灯亮灯

ACTIVE

使此面板上的其它按钮有效。

前后均有操作面板的贴片机，不能同时使用

此按钮。

启动机器后

其它面板有操作权

有操作权

READY

解除紧急停机，使伺服使能。

·伺服禁止

( 电机动力关闭 )

·伺服使能

( 电机动力启动 )

RESET

停止运行，返回生产基板时的准备状态。 ·通常运行时、停机时 ·完成复位时

START

(绿色) 根据基板程序开始贴装元件。

停机时

·通常运行时

[闪烁]

暂停、分段运行时

STOP

(红色/白色)

中断机器运行。

( 用「START」按钮重新启动机器。)

通常运行时

发生错误时

ERROR CLEAR

(黄色/蓝色)

关闭出错时鸣响的蜂鸣器和清除警告画面。

通常运行时

发生错误时

EMERGENCY STOP

紧急停机按钮。按此按钮，机器进入紧急停

机状态。想要解除时，向右旋转。

要点

「ACTIVE」按钮配备在贴片机的前后两处，不能同时打开两处按钮。「READY」、「START」、「ERROR CLEAR」和「RESET」按钮，

只有在同一面板的「ACTIVE」按钮为 ON 状态下才有效。( 但是「STOP」按钮在任何状态都可以使用。)

键盘，只有在正面面板的「ACTIVE」按钮为 ON 状态时才有效。

1-5

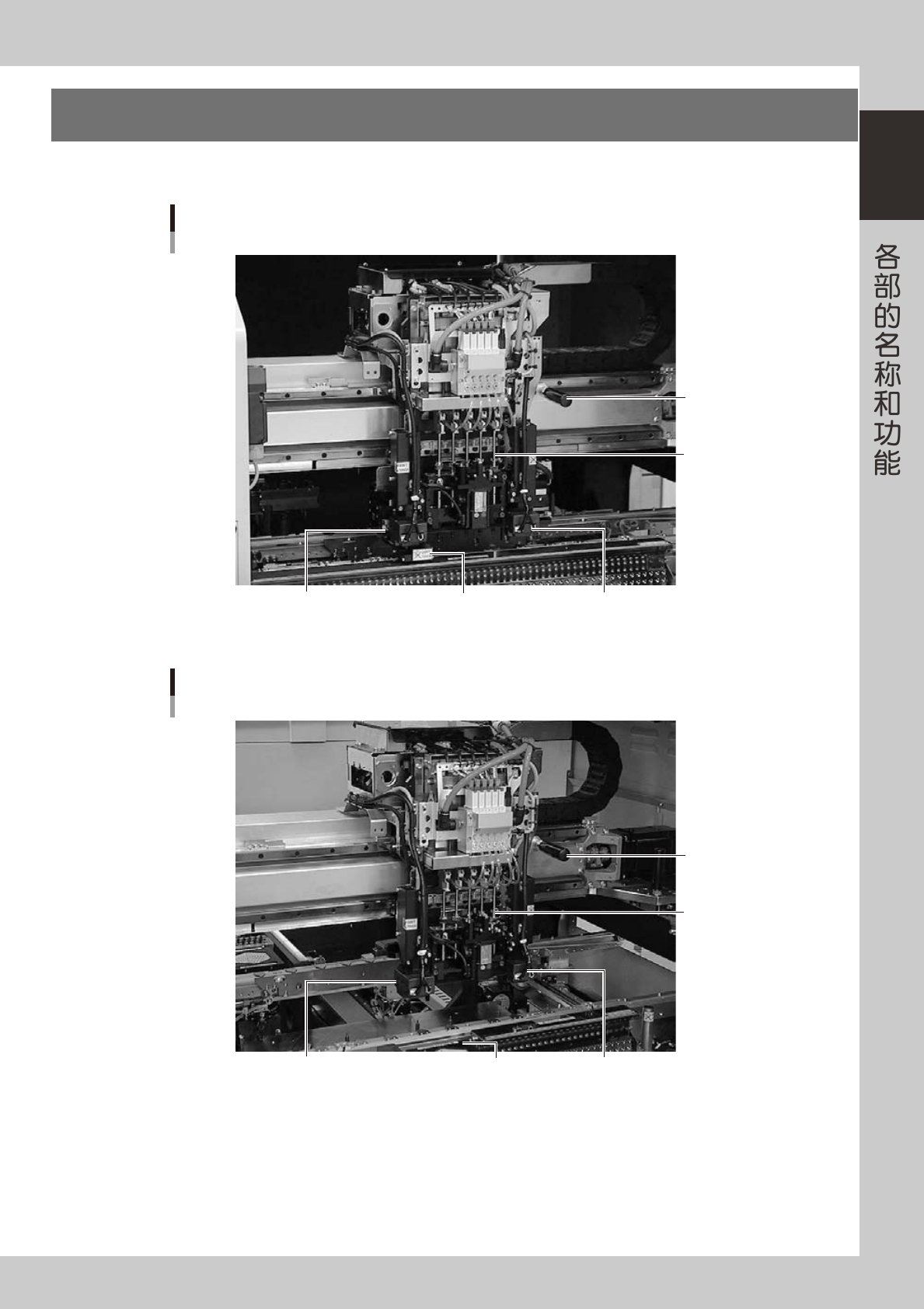

 3.贴装头部

贴装头部安装在贴片机的 XY 轴上，进行元件的吸附和贴装。本章节，介绍贴装头部的构成和吸嘴的种类。

贴装头部

YS12P

基准标记识别相机

照明装置(选配)

扫描相机基准标记识别相机

照明装置

5连贴装头

移动贴装头

用的把手

25115-L6-00
