４．机器构成 - 11 - XP143-02 0505RS 4.2 相机 元件相机 Side1 Side2 定位点相机 有效视野（mm） 51.2×38.4 9×6.8 光源 前光 侧光 － 对应元件尺寸（mm） 0402 ～ 20×25 － 最小间距（mm） 引脚：0.3 焊球：0.25 － 最小宽度（mm） 引脚： 0.12 焊球：0.15 － 最小间隔（mm） 引脚： 0.18 焊球：0.10 － 对应BGA，CSP的尺寸 ※ （…
４．机器构成
- 10 -
XP143-020505RS

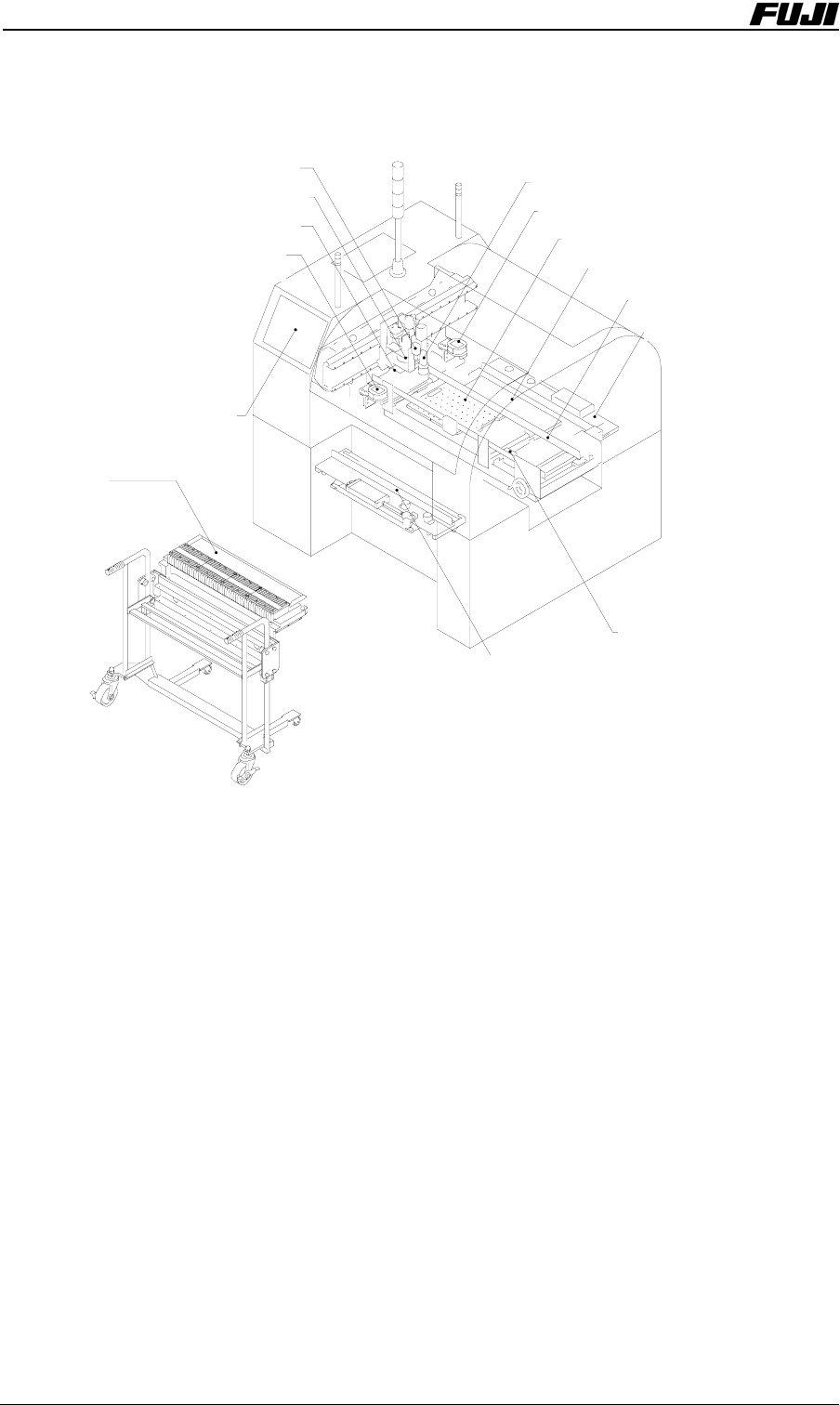

4.1 机器构成
フロントライト
ノズルストレージ
装着 ヘ ッ ド
ノズルローダ
操作 パ ネ ル
フロントライト／サイドライト
マークカ メ ラ
MFU-X 10E
残テープカ ッタ
残テープカ ッタ
基板搬送 コ ン ベ ア
シングルトレイステージ
メインテーブル
パーツカメ ラ
图：Spec1（前后MFU-X10E种类）
包括选项
元件相机
贴装工作头
吸嘴存储器
操作面板
前光灯
定位点相机
前光灯/侧光灯
主供料平台
吸嘴载荷器
废料带切刀
废料带切刀
电路板搬运轨道
单料盘平台
４．机器构成
- 11 -
XP143-020505RS
4.2 相机
元件相机
Side1 Side2
定位点相机
有效视野（mm） 51.2×38.4 9×6.8
光源 前光 侧光 －
对应元件尺寸（mm） 0402 ～ 20×25 －
最小间距（mm） 引脚：0.3 焊球：0.25 －
最小宽度（mm） 引脚：0.12 焊球：0.15 －
最小间隔（mm） 引脚：0.18 焊球：0.10 －
对应BGA，CSP的尺寸
※
（mm） 不对应 20×20 －
一次性取入影像的尺寸（mm） 到4532尺寸的元件为止 － －
多画面处理 × － －
※BGA，CSP的对应为选项（仅仅在Side2一侧）
Side2一侧没有供料平台时，不可以对应BGA，CSP
4.3 吸嘴种类
１） 吸嘴种类
吸 嘴
名 称 外 径（φ mm） 头部以下长度 mm 主要的对象元件
M003L 0.3 6.5 0402
M004L 0.4 6.5 0603
M007L 0.7 6.5 1005
M010L 1.0 6.5 1608
M013L 1.3 6.5 2012
M018L 1.8 6.5 3216/3225
M025L 2.5 6.5 SOIC8Pin
M037L 3.7 7.0 SOIC16Pin
M050L 5.0 7.0 SOIC28Pin
M013LV
※
1.3 6.5
对应MELF
M018LV
※
1.8 6.5
对应MELF
M025LV
※
2.5 6.5
对应MELF
※关于对应MELF吸嘴的使用，请向营业部门営業垂询。
２） 关于吸嘴名称的标记
M 018 L V
Ｖ：MELF用吸嘴
Ｌ：直吸嘴
吸嘴外径（1/10mm）
Ｍ：多吸嘴
４．机器构成
- 12 -
XP143-020505RS

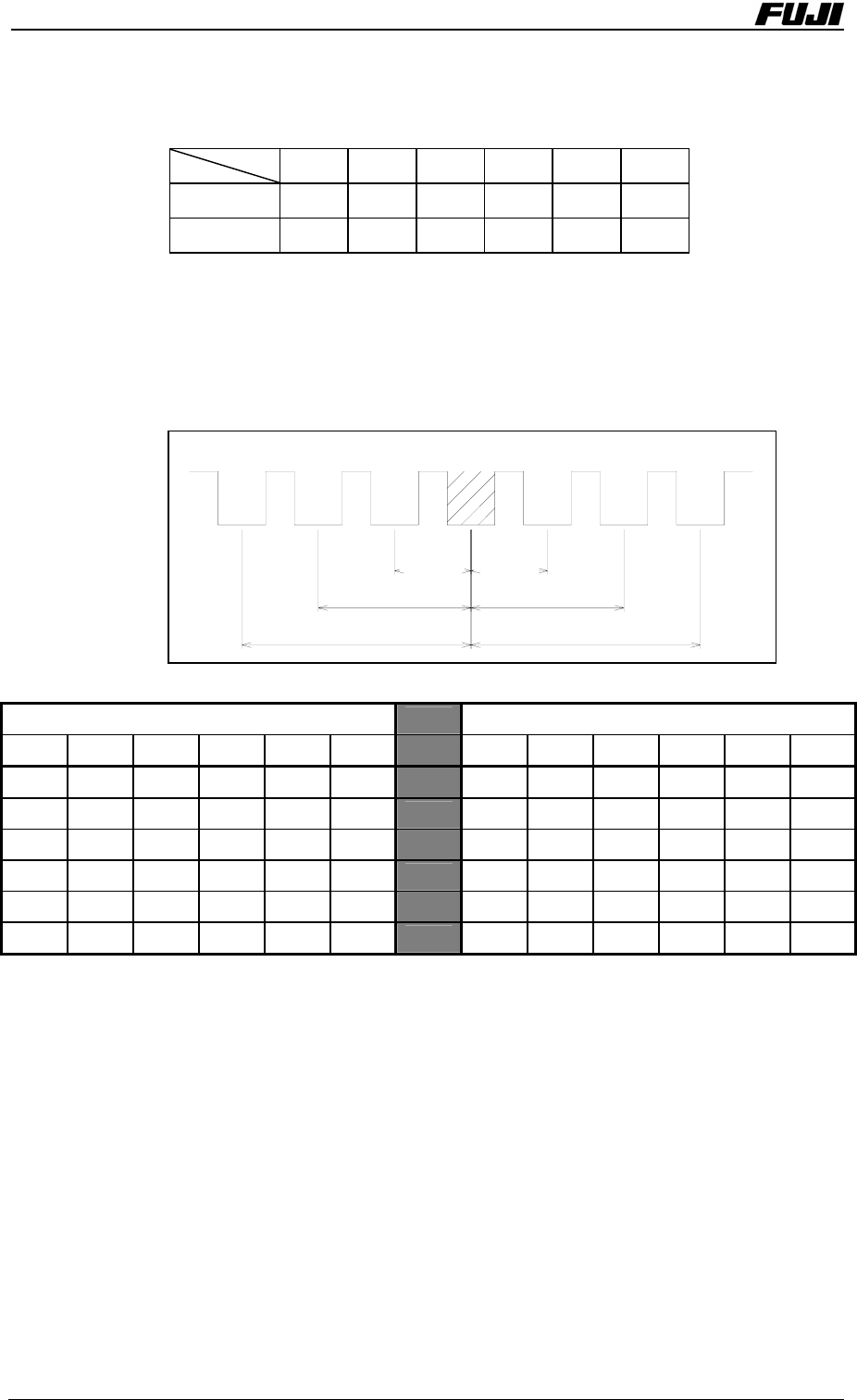

4.4 供料平台
１） 供料平台侧的安装
W8 W12 W16 W24 W32纸 W32E
D1 ○ ○ × × × ×
D50 ○ ○ × × × ×
※MFU规格、固定供料平台规格通用
２） 供料器占用的间隔
同一种宽度的供料器连续的时候或者不同宽度的供料器混载时，参考以下的表设定
供料平台。
左 邻 接
基准 右 邻 接
32E 32纸 24 16 12 8 W 8 12 16 24 32纸 32E
2 3 2 2 2 1 8 1 2 2 2 2 2
3 3 2 2 2 2 12 2 2 2 2 3 3
3 3 2 2 2 2 16 2 2 2 2 3 3
3 3 3 2 2 2 24 2 2 2 3 3 3
3 3 3 3 3 2 32纸 3 3 3 3 3 3
3 3 3 3 3 2 32E 2 3 3 3 3 3
※：上表表示安装供料器的中心之间的占用供料平台的间隔数，是从供料器侧看的状态。
基準位置
3
ﾋﾟｯﾁ
2
ﾋﾟｯﾁ
1
ﾋﾟｯﾁ
3
ﾋﾟｯﾁ
2
ﾋﾟｯﾁ
1
ﾋﾟｯﾁ
左邻接
右邻接
基准位置
1间隔 1间隔
2间隔
2间隔
3间隔
3间隔
