1.2.3 高生产率
１） 由于采用了独特的“ON-THE-VISION”系统和旋转工作头，实现了以周期时
间0.165秒进行贴装。此外，不像原来的多吸嘴机型那样要以同时吸取作为
前提条件，减少了因电路板的种类和元件种类的不同而产生的运转率的变
动。可以保持高的生产量。
２） “ON-THE-VISION”系统是将影像处理相机安装在与工作头相同的轴上，贴
装工作头是从吸取元件移动到贴装点为止的移动期间取入影像，因此，贴装
头可以以最短距离从吸取移动到贴装点的位置，使移动时的损失为最小限
度，从而实现了高运转率。

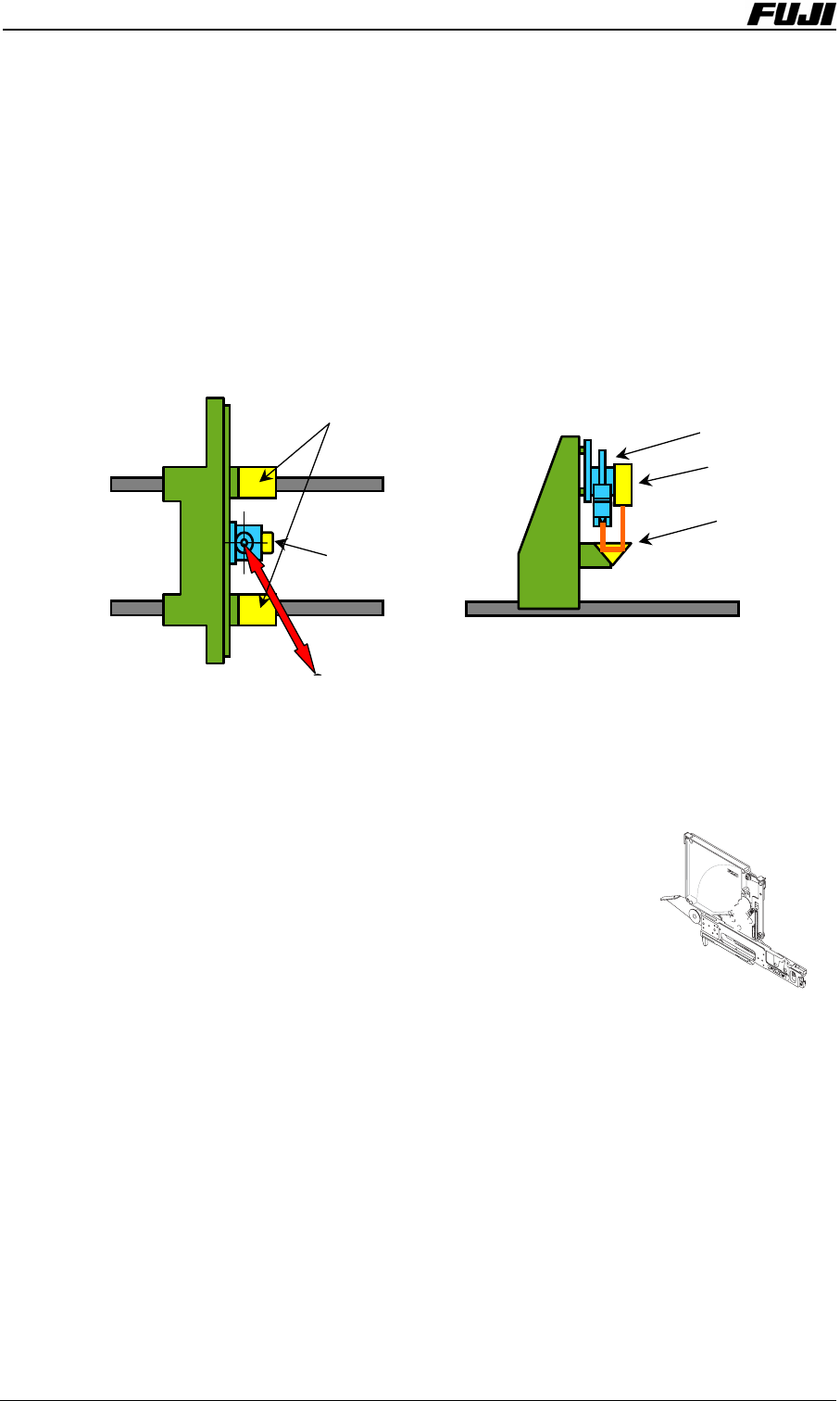

＜贴装工作头的动作＞ ＜取入元件的影像＞
贴装工作头从吸取元件到贴装为止（在相机的上方改变方向等）没有任何
停止。
３) 还对应实现了不停止的元件供应的料带拼接。对应的
供料器是料卷盒是摇臂式，可以方便地进行料卷显示
的确认或者料卷的取出以及料带拼接操作。
4) OUT 路板搬运 道上装 有 冲功能，可以解消后到侧电 轨 备 缓
工序的 路板等待 。电时间
5) 新增加了在发生影像错误时，不废弃元件而处于吸取吸嘴的状态下可以选
择4种处理动作的“不废弃贴装”、生产程序中元件数据的一部分或者全
部没有时在机器上也可以简单地一边创建元件数据一边生产的“支持试生
产”的2种功能以支援生产。
6) 可以下载用Fuji Flexa、MCS-X、F4G、FujiCam以及MCS/2管理电脑创建的
生产程序。更进一步，可以在机器上进行生产程序的创建和编辑以及指教
功能。所编辑的生产程序可以反映到Fuji Flexa中去。
CCD カメラ
ミラー
ピックアップポイント
ミラー
CCD カメラ
ヘッド
棱镜
吸取点
CCD相机
工作头
CCD相机
棱镜
1. 概 要
- 4 -
XP143-020505RS
1.2.4 丰富的吸嘴配置

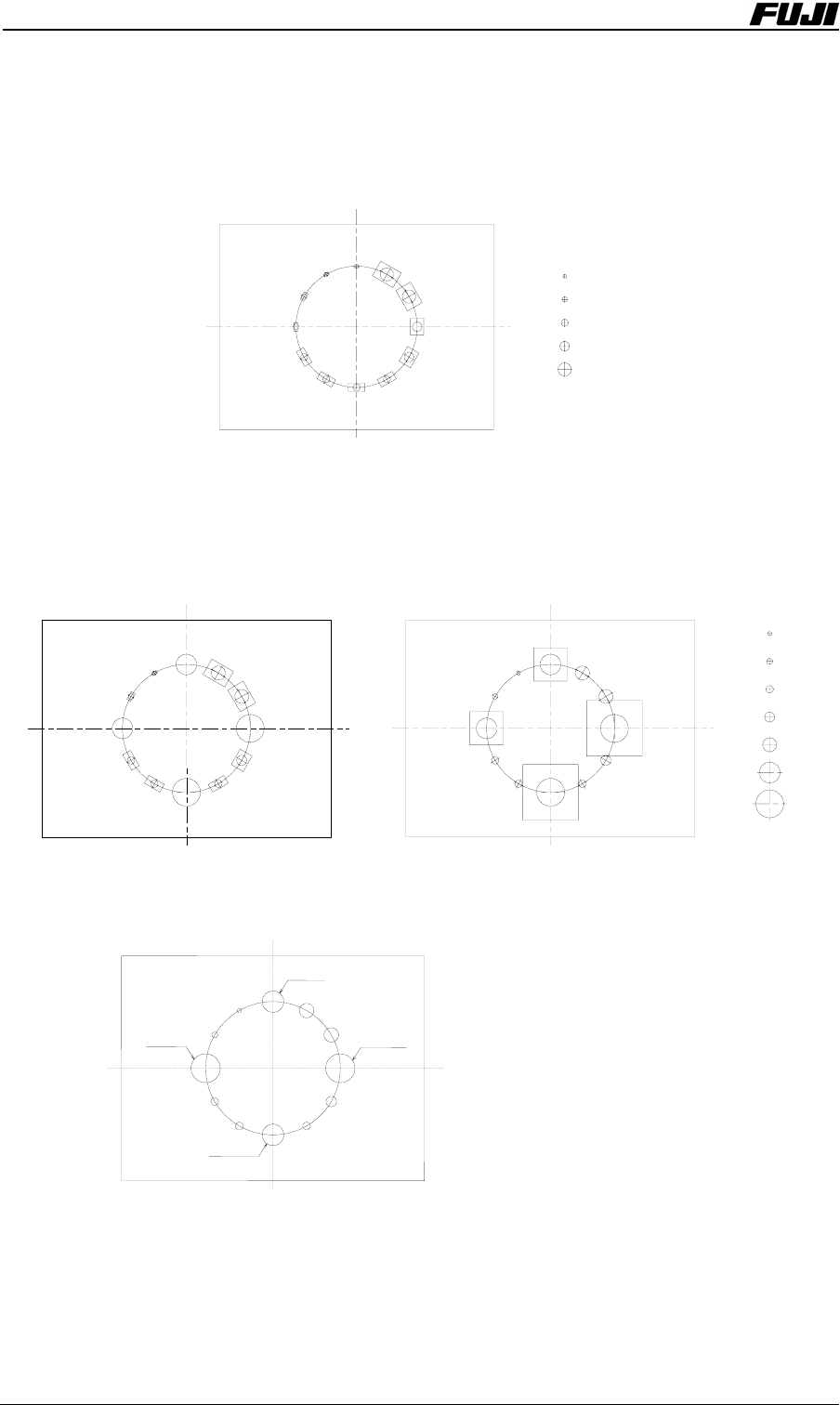

１） 小芯片专用的吸嘴配置例
在吸嘴尺寸φ0.37～φ2.5mm的配置上，可以吸取12个4532尺寸以内的元件
进行贴装。
φ2.5
φ1.8
φ1.3
φ1.0
φ0.7
２） 贴装小芯片／中型元件的吸嘴配置例
吸取８个4532以内的元件贴装，贴装小芯片后，吸取4个超过4532
□10mm以内的元件进行贴装。
φ5.0
φ3.7
φ2.5
φ1.8
φ1.3
φ1.0
φ0.7
对应于吸嘴尺寸φ0.37～φ2.5mm 对应于吸嘴尺寸φ3.7～φ5.0mm
３） 吸嘴配置的限制
对于中型对应吸嘴φ3.7，φ5.0，安装位置
有限制。
（安装位置:吸嘴No.1,4,7,10）
此外，安装中型对应吸嘴时，用超过5×
6.2mm（相当于SOIC8pin）的元件，吸取面比
元件上面凹下去时，因为有可能与相邻的吸
嘴前端相干扰而不能使用。
吸
嘴
N
o
.
4
吸
嘴
N o .10
吸
嘴
N
o
.
7
吸
嘴
N
o
.
1
1. 概 要
- 5 -
XP143-020505RS
1.2.5 换线

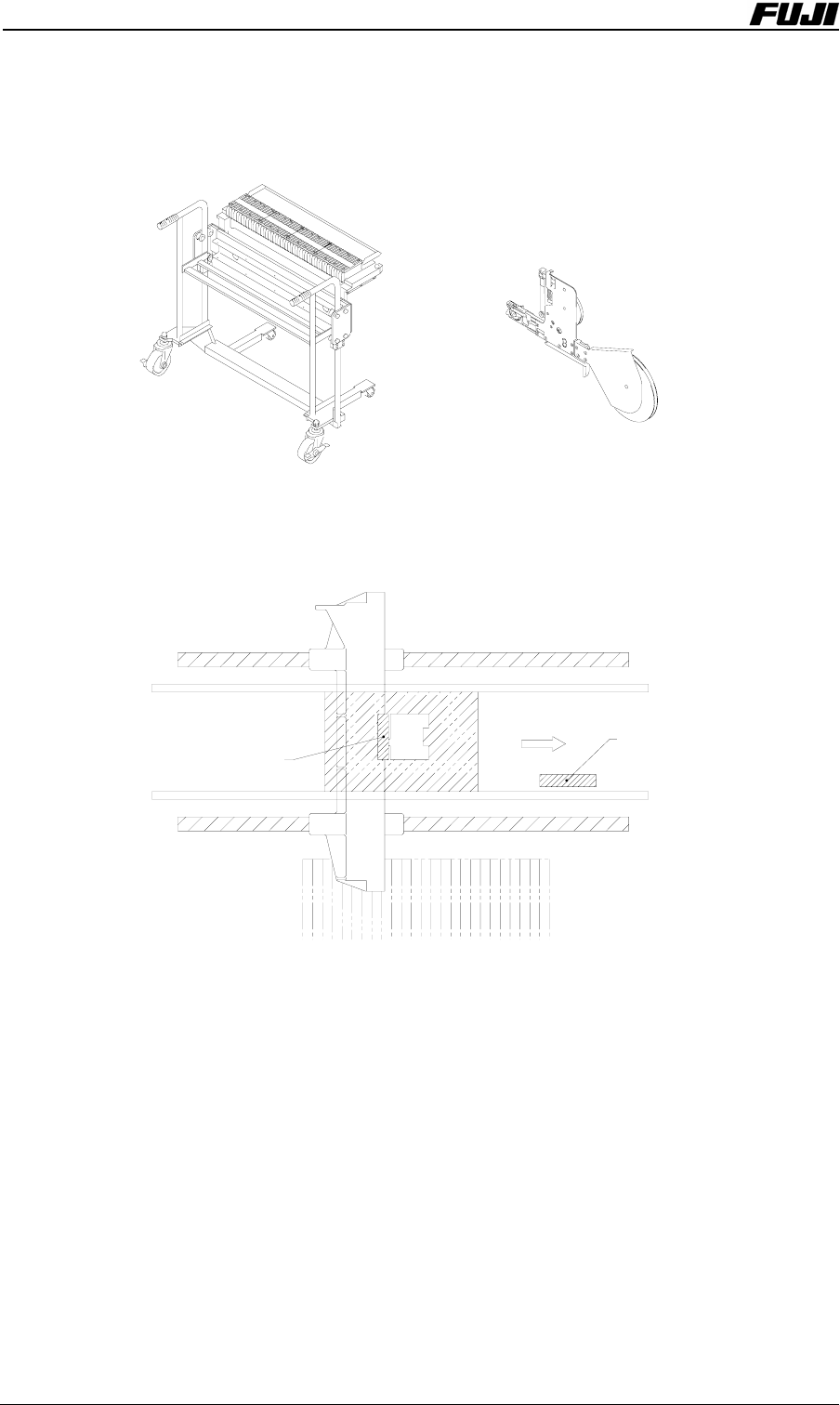

１） 料站平台可以由可脱卸的多供料器单元（MFU-X10E）将供料器一次性更
换。（料站平台也可以选择固定类型）另外，供料器与本公司的CP-6,7，8
系列具有互换性，具有这些时可以有效地利用资产。
MFU-X10E
ＷＣ （８ｍｍ ）
2） 可以装备容易更换吸嘴的旋转工作头的吸嘴自动更换台，贴装工作头下部
的吸嘴存储器中最大可以储存36个吸嘴。更换在吸嘴载荷器上进行。
ノズルローダ
ノズルストレージ
デバ イス
吸嘴存储器
吸嘴载荷器
CP-6,7,8
料站平台
