3.10.4 Fiducial di scheda nel carrello CO della serie SIPLACE X
3

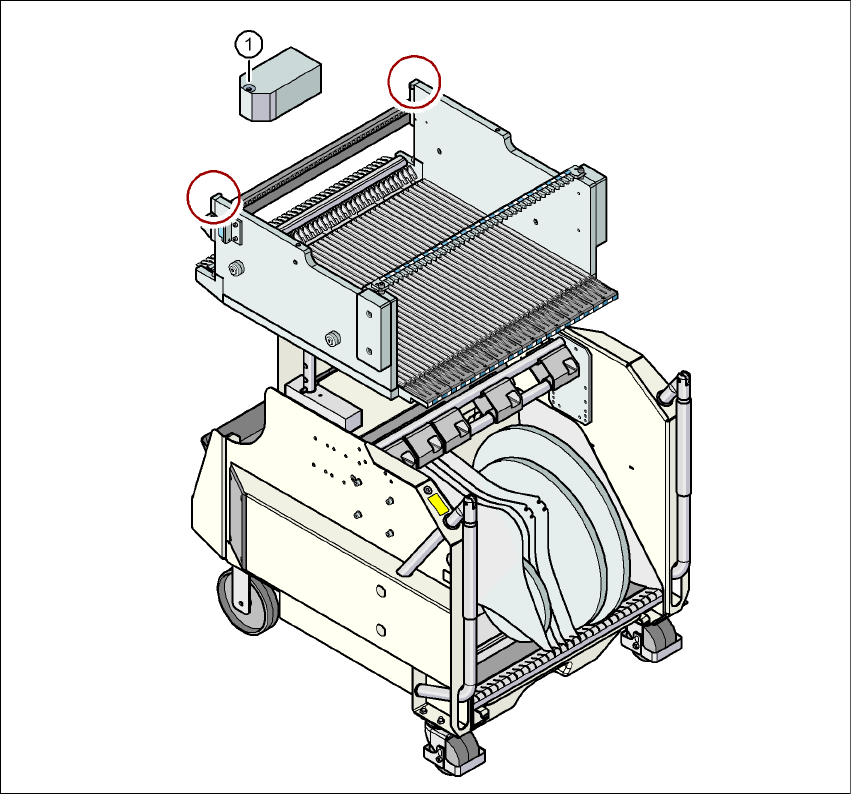

Fig. 3.10 - 4 Fiducial di scheda nel carrello CO della serie SIPLACE X
(1) Fiducial di scheda del carrello CO
Dopo avere agganciato il carrello CO della serie SIPLACE X, alla macchina mancano le fiducial
di scheda del carrello CO.
Nel caso di componenti con lunghezza dei bordi inferiore a 0,5 mm, quindi componenti 0402 e più
piccoli, prima del prelievo del primo componente si calcola la posizione del componente con la
tasca della cinghia.
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Carrello CO SIPLACE serie X
201
3.10.5 Misure del carrello CO, SIPLACE serie X
3

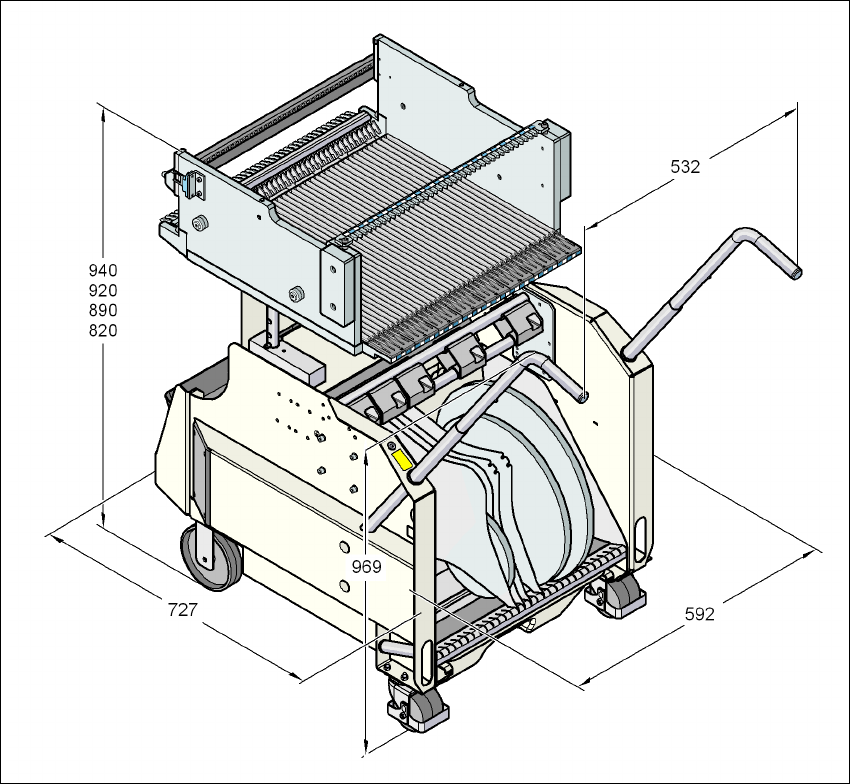

Fig. 3.10 - 5 Misure del carrello CO, SIPLACE serie X, tutte le misure in millimetri
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Carrello CO SIPLACE serie X A partire dalla versione software SR.70x.xx Edizione 01/2011
202
3.10.6 Tavolo CO SIPLACE serie X
I caricatori vengono posizionati sul supporto d'introduzione con la guida di scorrimento anteriore
(Pos. 1 nella Fig. 3.10 - 6
). Durante l'inserimento, il caricatore scivola con le sue guide (Pos. 12 e
13 nella Fig. 3.9 - 2
, pagina 173) sul profilo guida (Pos. 2 nella Fig. 3.10 - 6) fino al listello d'arrivo
(Pos. 4 nella Fig. 3.10 - 6
). Un foro di centraggio (Pos. 5 nella Fig. 3.10 - 6) nel listello di riferimento
accetta la perno di centraggio "anteriore" (Pos. 4 nella Fig. 3.9 - 1
, pagina 172) del caricatore X.
Allo stesso tempo si innesta in posizione la maniglia di bloccaggio (Pos. 1 nella Fig. 3.10 - 7
, pa-
gina 203
) del tavolo CO nel rullo di bloccaggio (Pos. 1 nella Fig. 3.9 - 1, pagina 172) del caricatore.
La perno di centraggio "posteriore" (Pos. 12 nella Fig. 3.9 - 1
, pagina 172) nel lato superiore del
caricatore viene accettata dalla cavità del listello di centraggio (Pos. 3 nella Fig. 3.10 - 6
).
3

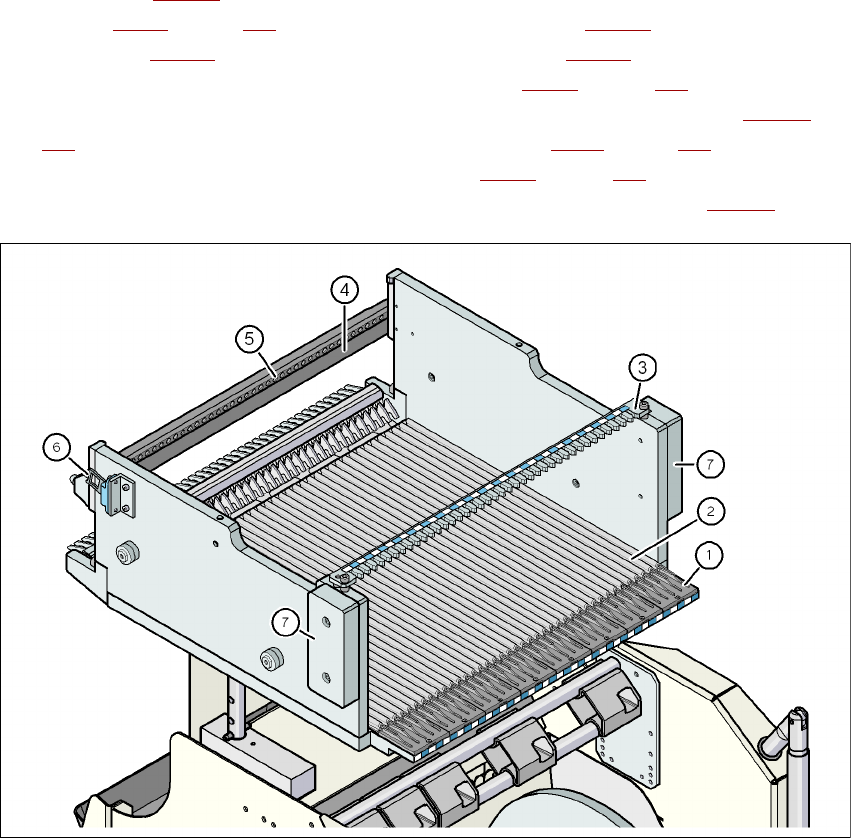

Fig. 3.10 - 6 Tavolo CO, serie SIPLACE X, vista retro
(1) Supporto d'inserimento
(2) Profilo guida (-profilo)
(3) Listello di centraggio per l'accettazione della perno di centraggio "posteriore" dei caricatori X
(4) Listello di arresto
(5) Fori di centraggio
(6) Linguetta di commutazione per l'interruttore di sicurezza del circuito d'ARRESTO D'EMER-
GENZA
(7) Protezione ad innesto
