→ Per aprire o chiudere le cappe di protezione usare solo le maniglie.
→ Quando si chiudono le cappe, non inserire le mani nella fessura tra la cappa di protezione ed
il rivestimento della macchina. L'area è contrassegnata da una striscia di sicurezza giallo-
nera (Pos. 4 nella Fig. 2.5 - 1
, pagina 63).
→ Accertarsi che quando si chiudono le cappe nessuno si trovi nell'area di rotazione delle
cappe.
→ Accertarsi che quando si chiudono le cappe non ci siano persone nell'area di fronte al posto
del carrello CO.
2.5.2 Indicazioni di sicurezza per il lavoro con condensatori a base di
polvere metallica
Il lavoro con condensatori a base di polvere metallica (p.e. tantalio) comporta rischi attinenti la la-
vorazione. Il rischio consiste nel fatto che
– in caso di distruzione di questi componenti, si verifica improvvisamente una reazione esoter-
mica, ovvero si sviluppa calore. Indipendentemente dai valori di capacità ed a condizioni non
favorevoli, questo sviluppo di calore può causare danni ambientali
– questo effetto si può presentare sostanzialmente quando si tagliano questi componenti
Per chiarire in che misura i componenti con i quali si lavora siano interessati da queste caratteri-
stiche, vi preghiamo di rivolgervi al vostro fornitore.
Il rischio precedente menzionato può presentarsi in casi estremamente rari anche nel dispositivo
di taglio delle macchine SIPLACE ed in casi estremi portare ad una combustione senza fiamma
nei rifiuti della cinghia.
Condizioni non favorevoli sono tra l'altro:
(1) la permanenza dei componenti nella cinghia quando si controlla il passo impostato (durante
questo controllo, l’operatore può fare avanzare il caricatore senza prelevare i componenti)
(2) la permanenza dei componenti nella cinghia, p.e. se la pellicola di rivestimento è strappata
(3) la permanenza dei componenti nella cinghia se i componenti o le cinghie non sono conformi
alle specifiche e causano quindi una frequenza elevata di errori di prelievo
Vi preghiamo di osservare le seguenti indicazioni per minimizzare il rischio di montaggio dei con-
densatori a base di polvere metallica:
(1) in caso di avanzamento manuale della cinghia, l'operatore dovrà togliere i componenti rimasti
nella tasca della cinghia
(2) se la pellicola di rivestimento è strappata, l'operatore dovrà togliere i componenti rimasti nella
cinghia
Per far sì che in caso di errori di prelievo, i condensatori tantalici non causino la combustione del
materiale della cinghia in caso di taglio della cinghia, la superficie d'uso è stata allargata con l'op-
zione "In caso di errore di prelievo prelevare il componente dalla cinghia". Per questa operazione,
deve essere stata attivata questa opzione nel SIPLACE Pro. Nel dispositivo automatico di mon-
taggio, il componente non prelevato viene fatto avanzare una volta ed è poi pronto per essere pre-
Manuale per l'uso SIPLACE serie X Sicurezza d'esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Indicazioni di sicurezza per il funzionamento del dispositivo automatico
65
levato nella cinghia. La traccia è disattivata ed un messaggio d'errore ricorda all'operatore di
prelevare dalla cinghia il componente tantalico.
ISTRUZIONE 2
Il prelievo manuale dei condensatori tantalici non prelevati da parte dell'operatore è descritto
nella sezione 3.9.1.3, pagina 170.
Sicurezza d'esercizio Manuale per l'uso SIPLACE serie X
Indicazioni di sicurezza per il funzionamento del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
66
2.5.3 Indicazioni di sicurezza per lo spostamento manuale dell'asse Z nella Twin-
Star
ATTENZIONE
PERICOLO DI SCHIACCIAMENTO NELLA TWINSTAR 2
Non si può assolutamente muovere verso il basso l'asse Z con la mano nel tampone dell'unità di
ripresa. A causa della forte forza elastica del cilindro, quando il tampone ritorna sussiste pericolo
di ferite per le dita. Ciò vale anche per il settore interno della TwinStar, quando l'asta dello stan-
tuffo ritorna alla posizione di partenza.
2

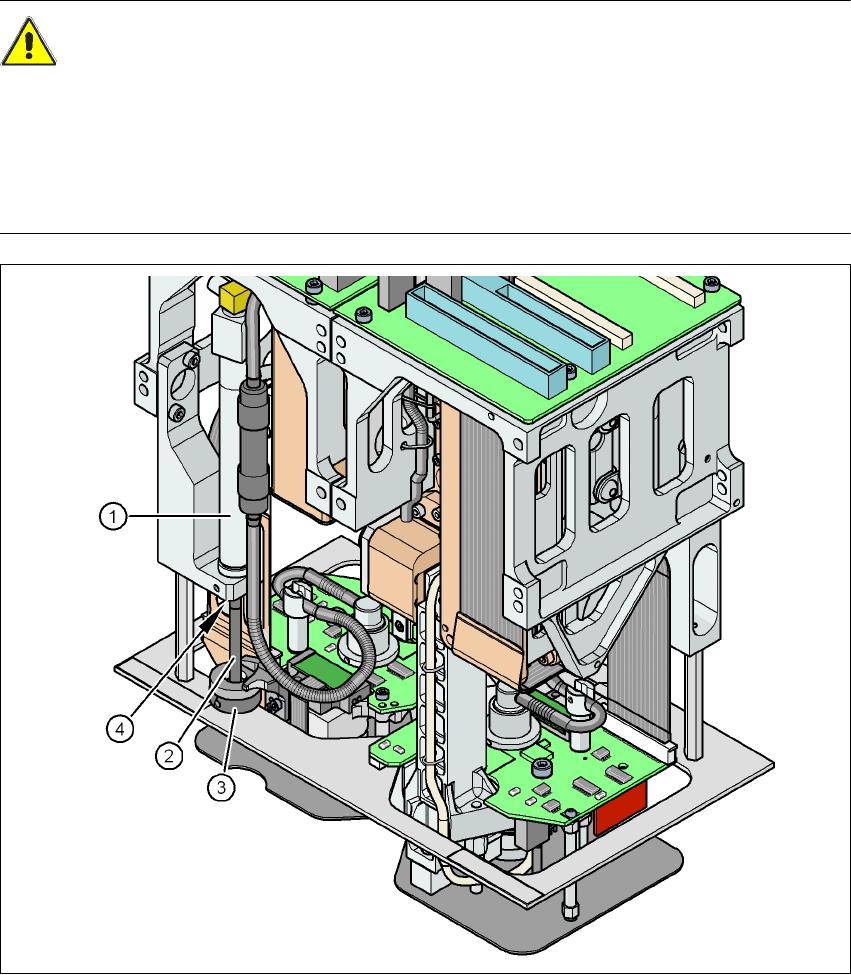

Fig. 2.5 - 2 Pericolo di schiacciamento a causa dell'unità di ripresa nella TwinStar
(1) Unità di ripresa, cilindro dell'aria compressa
(2) Asta dello stantuffo
(3) Tampone dell'unità di ripresa
(4) Punto di schiacciamento delle dita
