Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico A partire dalla versione software SR.70x.x x Edizione 01/2011 Carrello CO SIPLACE serie X 203 3 Fig. 3.10 - 7 T avolo CO, serie SIPLAC E X, v…
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Carrello CO SIPLACE serie X A partire dalla versione software SR.70x.xx Edizione 01/2011
202
3.10.6 Tavolo CO SIPLACE serie X
I caricatori vengono posizionati sul supporto d'introduzione con la guida di scorrimento anteriore
(Pos. 1 nella Fig. 3.10 - 6
). Durante l'inserimento, il caricatore scivola con le sue guide (Pos. 12 e
13 nella Fig. 3.9 - 2
, pagina 173) sul profilo guida (Pos. 2 nella Fig. 3.10 - 6) fino al listello d'arrivo
(Pos. 4 nella Fig. 3.10 - 6
). Un foro di centraggio (Pos. 5 nella Fig. 3.10 - 6) nel listello di riferimento
accetta la perno di centraggio "anteriore" (Pos. 4 nella Fig. 3.9 - 1
, pagina 172) del caricatore X.
Allo stesso tempo si innesta in posizione la maniglia di bloccaggio (Pos. 1 nella Fig. 3.10 - 7
, pa-
gina 203
) del tavolo CO nel rullo di bloccaggio (Pos. 1 nella Fig. 3.9 - 1, pagina 172) del caricatore.
La perno di centraggio "posteriore" (Pos. 12 nella Fig. 3.9 - 1
, pagina 172) nel lato superiore del
caricatore viene accettata dalla cavità del listello di centraggio (Pos. 3 nella Fig. 3.10 - 6
).
3
Fig. 3.10 - 6 Tavolo CO, serie SIPLACE X, vista retro
(1) Supporto d'inserimento
(2) Profilo guida (-profilo)
(3) Listello di centraggio per l'accettazione della perno di centraggio "posteriore" dei caricatori X
(4) Listello di arresto
(5) Fori di centraggio
(6) Linguetta di commutazione per l'interruttore di sicurezza del circuito d'ARRESTO D'EMER-
GENZA
(7) Protezione ad innesto
Manuale per l'uso SIPLACE serie X Dati tecnici del dispositivo automatico
A partire dalla versione software SR.70x.xx Edizione 01/2011 Carrello CO SIPLACE serie X
203
3
Fig. 3.10 - 7 Tavolo CO, serie SIPLACE X, vista lato anteriore
(1) Maniglie di bloccaggio
(2) Perno di centraggio del tavolo CO
(3) Innesto dell'aria compressa
(4) Perno di messa a terra
(5) Foro di centraggio del tavolo CO
Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE serie X
Carrello CO SIPLACE serie X A partire dalla versione software SR.70x.xx Edizione 01/2011
204
3.10.7 Con supporto per il rullo supplementare della cinghia
3

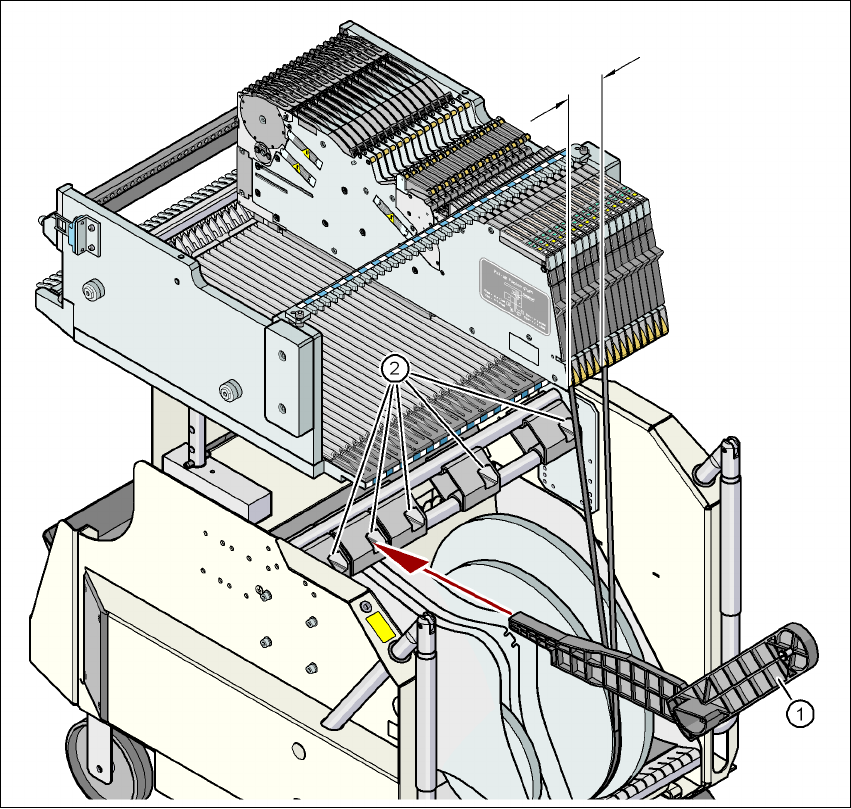

Fig. 3.10 - 8 Supporto per il rullo supplementare della cinghia (serie X)
(1) Supporto per il rullo supplementare della cinghia, articolo no. 00141217-xx
(2) Dispositivo d'accettazione per il supporto
I caricatori della serie X possono lavorare senza problemi alle cinghie se la distanza laterale tra il
caricatore ed il rullo della cinghia non supera i 60 mm. Se a causa dell'allestimento predeterminato
non ci si può attenere allo spostamento massimo autorizzato, vi consigliamo di usare il supporto
per un rullo della cinghia supplementare (Pos. 1). Inserire il supporto nel dispositivo d'accetta-
zione (Pos. 2) e spostarlo finché si rimane al di sotto dello spostamento massimo autorizzato di
60 mm. Il carrello CO ha un totale di 5 dispositivi d'accettazione. Ogni supporto della cinghia può
accettare 2 rulli della cinghia, in modo che sia possibile posizionare sopra al contenitore della cin-
ghia fino a 10 bobine da 15" (381 mm).
max. 60 mm
