LNB
3.5
实际信息表示
Page 3-50 EJM5DC-MB-03L-09
B)

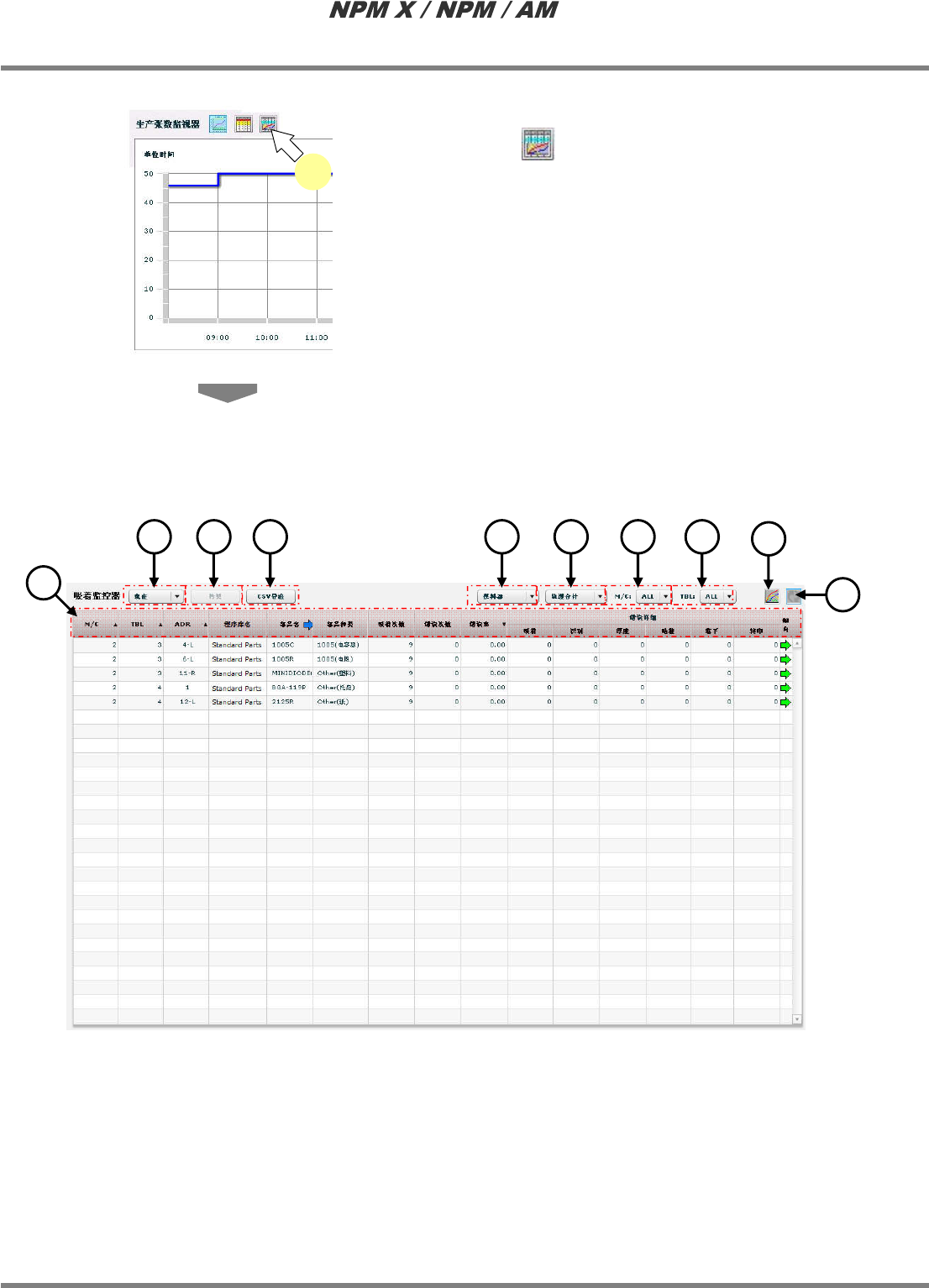

吸附监控器
1
从生产信息中选择吸附监控器图标
。
·
将显示吸附监控器画面。
关于显示内容与操作，请参照下一页之后的解
说。
3-4043
1
3-4048
10
8
7
6 5
4 3 1
11
9
LNB
3.5
实际信息表示
EJM5DC-MB-03L-09 Page 3-51
在吸附监控器中，显示下述信息。
根据选择的种类组合框，所显示的状态栏也有所不同。
分类 序号 信息 说明
操作
菜单
①
时间指定组合框
显示时间指定组合框。
项目:
‘
现在
’
、
‘
时间指定
’
②
[
设定
]
在时间指定组合框中选择
‘
时间指定
’
时，显示这个按钮。
③
[
拷贝
]
复制当前所选择的记录信息。
④
[CSV
导出
]
将当前所显示的信息以
CSV
文件格式输出。
⑤
种类组合框
显示种类组合框。请选择以下项目中的某一项。将根据所选择的项目切
换合计方法。
项目
: ‘
地址
’
、
‘
贴装头
’
、
‘
吸嘴
’
、
‘
部品
’
、
‘
部品种类
’
、
‘
供料器
’
、
‘
供料器种类
’
⑥
轨道组合框
显示轨道组合框。
请选择以下项目中的某一项。
项目
: ‘
轨道合计
’
、
‘
轨道
1’
、
‘
轨道
2’
⑦
M/C
组合框
显示机器组合框。
请选择以下项目中的某一项。
项目
: ‘ALL’
、
‘1’
、
‘2’
⑧
TBL
组合框
显示工作台组合框。
请选择以下项目中的某一项。
项目
: ‘ALL’
、
‘F’
、
‘R’
⑨
错误图表显示按钮
在弹出对话框上显示错误图表。
⑩
自动刷新按钮
显示自动刷新按钮。自动刷新间隔为
30
秒钟。
状态栏 ⑪
‘M/C’
按照从生产线打头起的顺序显示。
‘TBL’
显示工作台信息。
‘ADR’
显示地址信息。
‘
吸嘴序号
’
显示吸嘴序号。
程序库名
显示登录有这个元件的
DGS
程序库名称。
‘
部品名
’
显示元件名称。
‘
部品种类
’
显示元件种类。
‘
供料器序列
’
显示供料器序列。
‘
供料器种类
’
显示供料器种类。
‘
吸着次数
’
显示吸附试行次数。
‘
部品编辑次数
’
显示元件编辑次数。
‘
错误次数
’
显示失误的合计。
‘
错误率
’
显示错误率。
(
错误率
=
错误次数
/
吸附次数
)
‘
错误详细
’
‘
吸着
’
显示吸附失误次数。
‘
识别
’
显示识别失误次数。
‘
厚度
’
显示厚度失误次数。
‘
贴装
’
显示贴装失误次数。
‘
落下
’
显示落下失误次数。
‘
转印
’
显示转印单元的元件落下失误次数。
‘
吸着错误次数
’
显示吸附错误次数。
‘
吸着错误率
’
显示吸附错误率。
‘
识别错误次数
’
显示识别错误次数。
‘
识别错误率
’
显示识别错误率。
LNB
3.5
实际信息表示
Page 3-52 EJM5DC-MB-03L-09

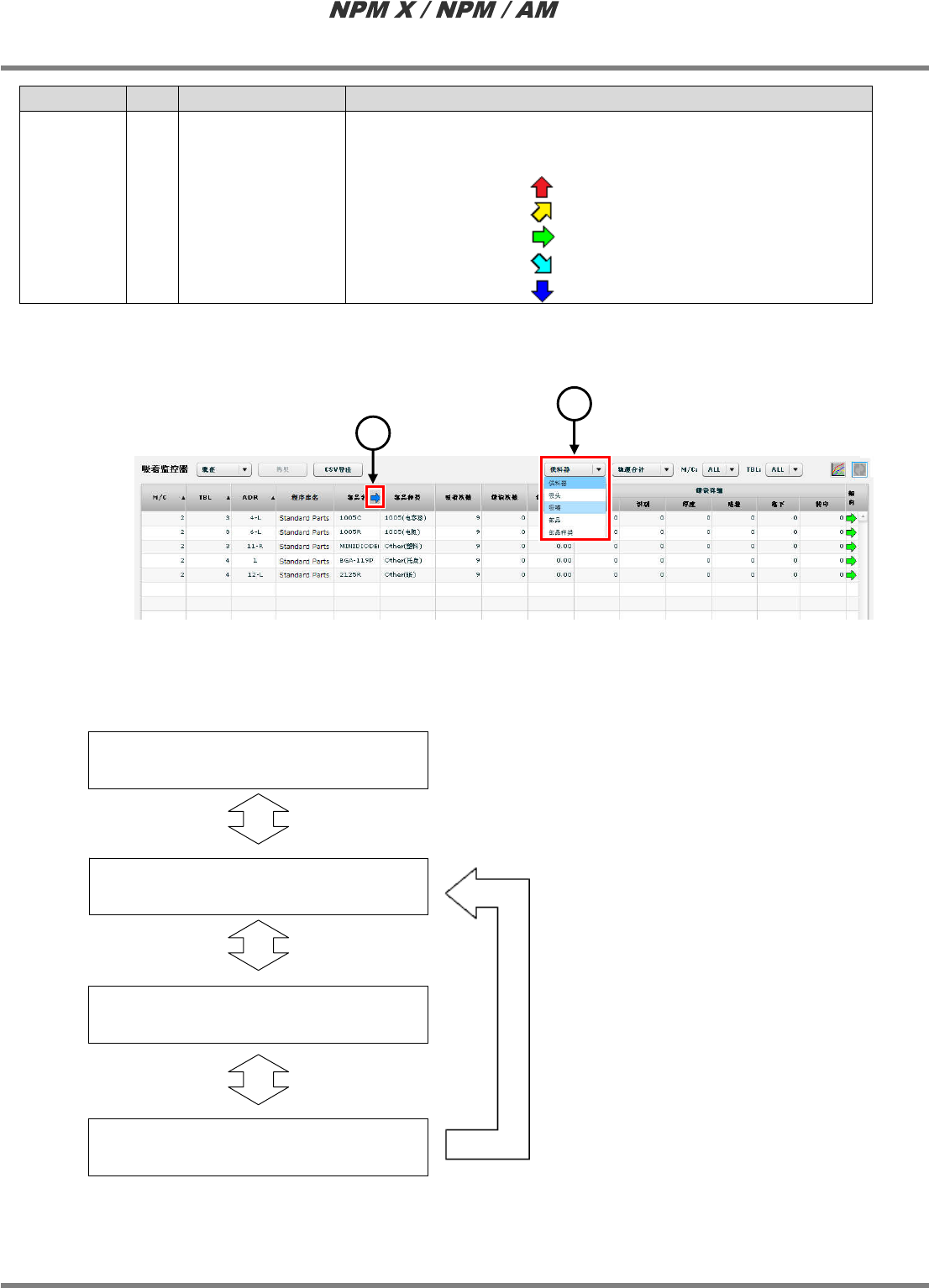

分类 序号 信息
说明
状态栏
⑪
倾向
显示表现倾向的图标。
不明
：
无显示
超上升倾向
：
(
红色
)
上升倾向
：
(
黄色
)
不变的倾向
：
(
绿色
)
下降倾向
：
(
淡蓝色
)
朝下降倾向
：
(
蓝色
)
①合计方法的变更
可通过下述方法切换合计方法。
1
选择种类组合框。
2
选择状态名称栏中的箭头。每次选择箭
头，即会显示如下所示的合计画面。
每个供料器的合计画面
(上述画面)
每个元件种类的合计画面
(记载在之后项目上)
每个元件种类的合计画面
(记载在之后项目上)
每个元件种类与详细信息的合计画面
(记载在之后项目上)
3-4055
1
2
