LNB 3.5 实际信息表示 EJM5DC-MB-03L-09 Page 3-85 5. 设定画面 设定画面分为 < 共通设定 > 画面、 < 参照用 DB 设定 > 画面、 < 品质信息查看设定 > 画面。 ① ‘ 共通设定 ’ 在 < 共通设定 > 画面，能够进行以下项目的设定。 LNB 的连接对象 , 检查盒的连接对象 1 , 检查盒的连接对象 2 , 品质信息 DB 的连接状态…
LNB
3.5
实际信息表示
Page 3-84 EJM5DC-MB-03L-09
④校正值分布的图表区域
‘
识别校正值
’ :
以一览表显示各识别校正值的平均值和标准偏差。
同时，在横轴
X
、纵轴
Y
的图表上，以颜色绘图显示各个值。
不良判定以外的数据为蓝色，不良判断的数据为红色。
‘APC
校正值
’ :
以一览表显示各
APC
校正值的平均值和标准偏差。
同时，在横轴
X
、纵轴
Y
的图表上，以颜色绘图显示各个值。
不良判定以外的数据为蓝色，不良判断的数据为红色。
⑤校正值推移的图表区域
‘
时间的坐标轴
’ :
在相同图表上显示上述数据。
横轴为贴装时间，第
1
纵轴为
X
或
Y
、第
2
纵轴为θ。
能够通过勾选各项目的复选框来切换显示或不显示数据。
LNB
3.5
实际信息表示
EJM5DC-MB-03L-09 Page 3-85

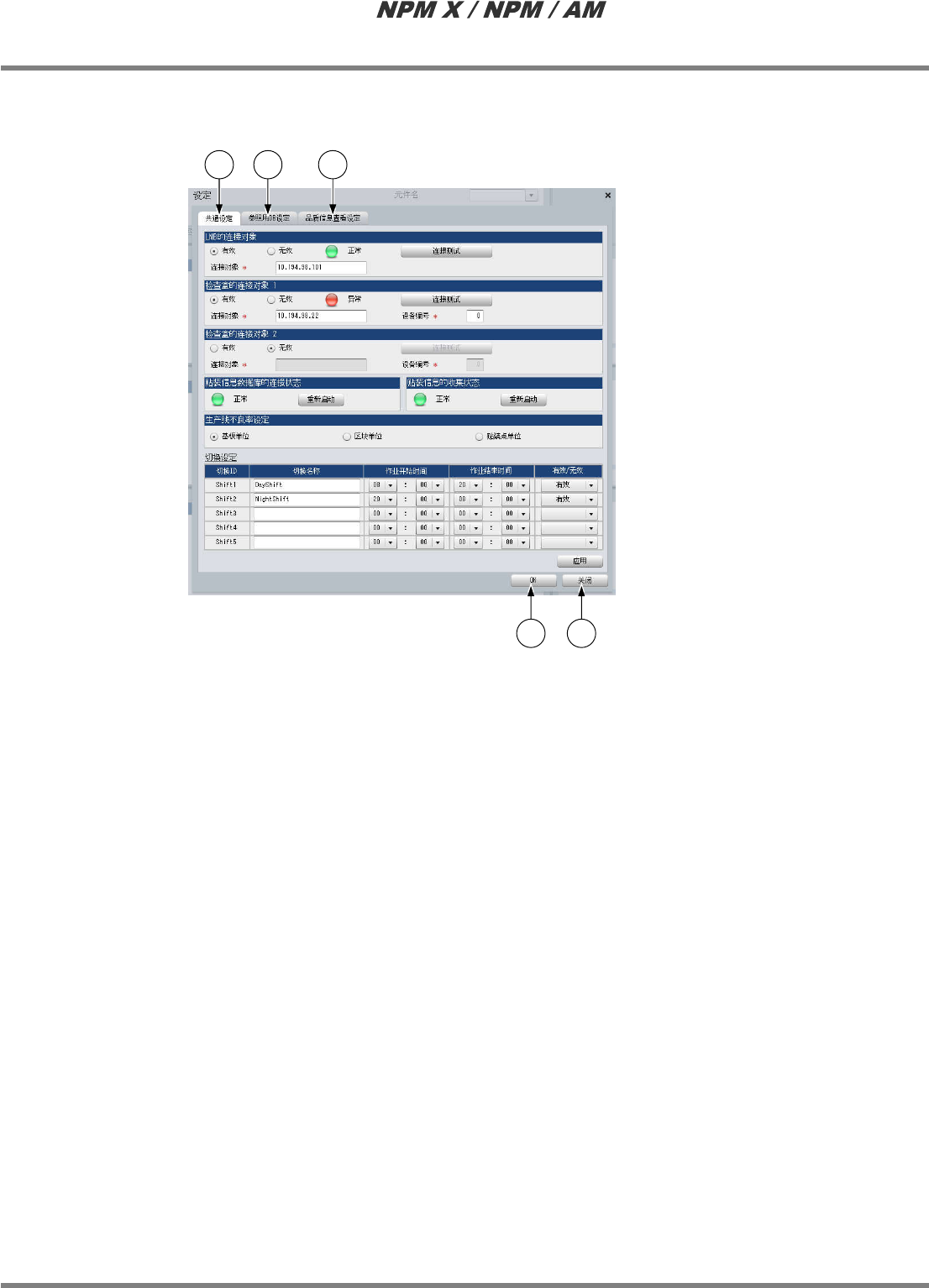

5.
设定画面
设定画面分为
<
共通设定
>
画面、
<
参照用
DB
设定
>
画面、
<
品质信息查看设定
>
画面。
①
‘
共通设定
’
在
<
共通设定
>
画面，能够进行以下项目的设定。
LNB
的连接对象
,
检查盒的连接对象
1
,
检查盒的连接对象
2
,
品质信息
DB
的连接状态
,
品质信息的收集状态
,
生产线不良率设定
,
切换设定
②
‘
参照用
DB
设定
’
在
<
参照用
DB
设定
>
画面，能够进行以下项目的设定。
备份设定
,
备份设定
③
‘
品质信息查看设定
’
在
<
品质信息查看设定
>
画面，能够进行以下项目的设定。
品质信息查看
-
查看对象设定
④
[OK]
点击
[OK]
，在所有的设定画面
(
共通设定、参照用
DB
设定、品质信息查看设定
)
上输入的设定将转
为有效。
⑤
[
关闭
]
点击
[
关闭
]
，将会结束设定画面而返回到主画面。
3-5040
1
4 5
2 3
LNB
3.5
实际信息表示
Page 3-86 EJM5DC-MB-03L-09

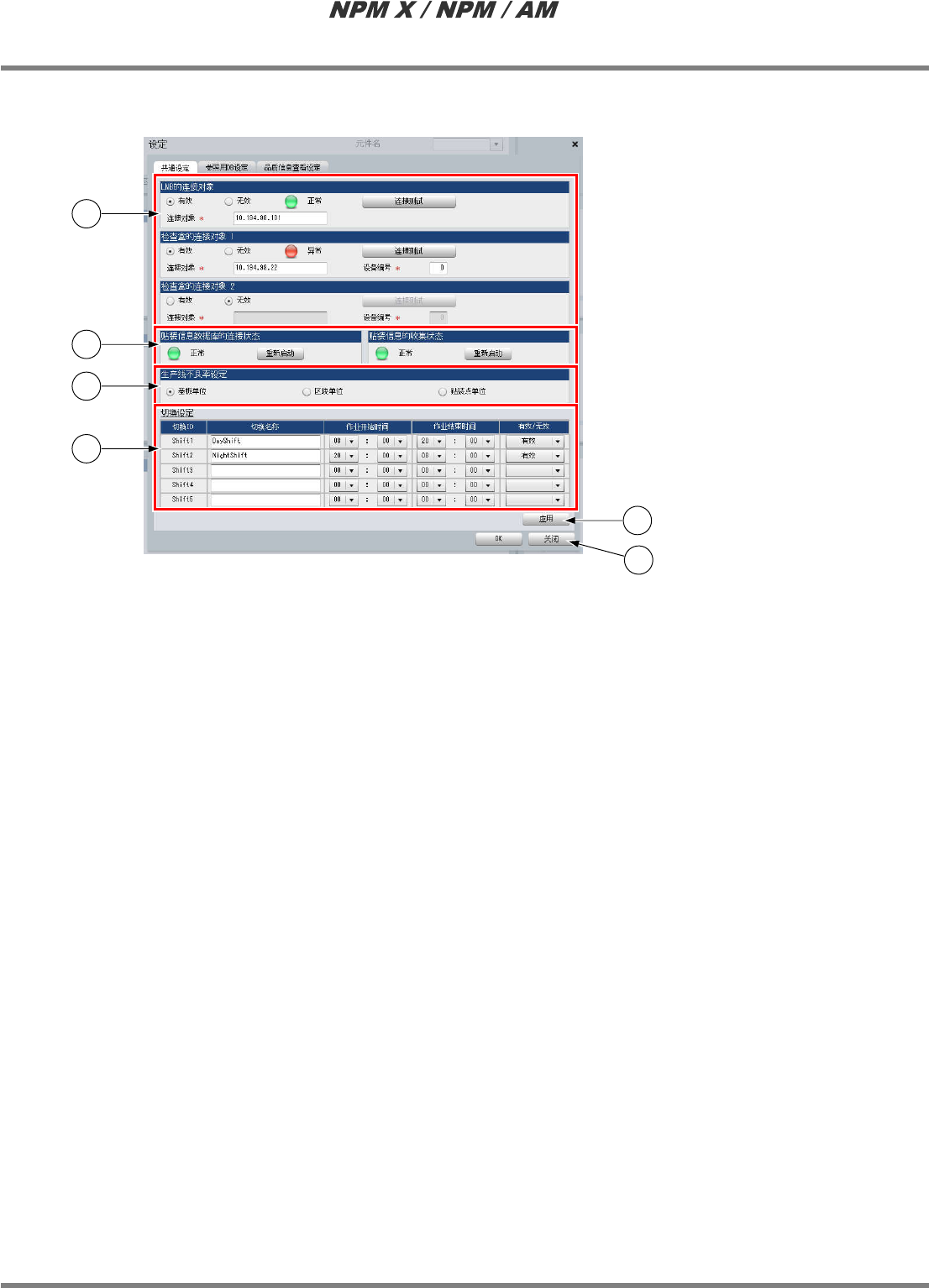

n
共通设定
点击
‘
共通设定
’
标签，将显示
<
共通设定
>
画面。
①
‘LNB
的连接对象
’ / ‘
检查盒的连接对象
’
使用
LNB
以及检查盒时，请选择
‘
有效
’
后，输入连接对象
(IP
地址
)
。
点击
[
连接对象
]
，将会执行连接确认。如果连接正常，
‘
正常
’
指示灯亮绿灯。
如果连接不正常，
‘
异常
’
指示灯亮红灯。
②
‘
贴装信息数据库的连接状态
’ / ‘
贴装信息的收集状态
’
显示品质信息数据库的连接状态和品质信息的收集状态。
如果连接正常
(
信息的收集正常
)
，
‘
正常
’
指示灯亮绿灯。
如果连接不正常
(
信息的收集不正常
)
时，
‘
异常
’
指示灯亮红灯。点击
[
重新启动
]
，能够重新确认各
个状态。
③
‘
生产线不良率设定
’
请设定计算生产线不良率之际的计算单位。
将以所指定的计算单位来求算生产线不良率。
‘
基板单位
’ :
检查为
NG
的基板数
/
检查基板数
‘
区块单位
’ :
检查为
NG
的区块数
/
检查区块数
‘
贴装点单位
’ :
检查为
NG
的贴装点数
/
检查贴装点数
(
焊料检查也以贴装点为单位而实施统计。
)
④
‘
切换设定
’
请设定用于系统的切换设定。在这里所设定的切换设定，将会设定到品质信息的搜索条件的
‘
时间
’
下拉组合框内，并能够选择。
⑤
[
应用
]
点击
[
应用
]
，所输入的设定转为有效。
⑥
[
关闭
]
点击
[
关闭
]
，将会结束设定画面而返回到主画面。
3-5040
1
3
4
5
6
2
