LNB 3.5 实际信息表示 EJM5DC-MB-03L-09 Page 3-55 ③ 错误图表的显示方法 1 点击显示在吸着监控器画面上的元件 纪录。 · 将在画面下方上显示错 误图表。 2 可通过复选框选择各图表的显示 / 非 显示。 · 将光标对准各图表，即 会显示每个时间的错误 数据以及元件变更内容 等的详细数据。 3 将光标对准各图表。 · 将通过提示框显示每个 时间的错误数据以及元 件更换内容等的详细数 据。 3-404…
LNB
3.5
实际信息表示
Page 3-54 EJM5DC-MB-03L-09
3

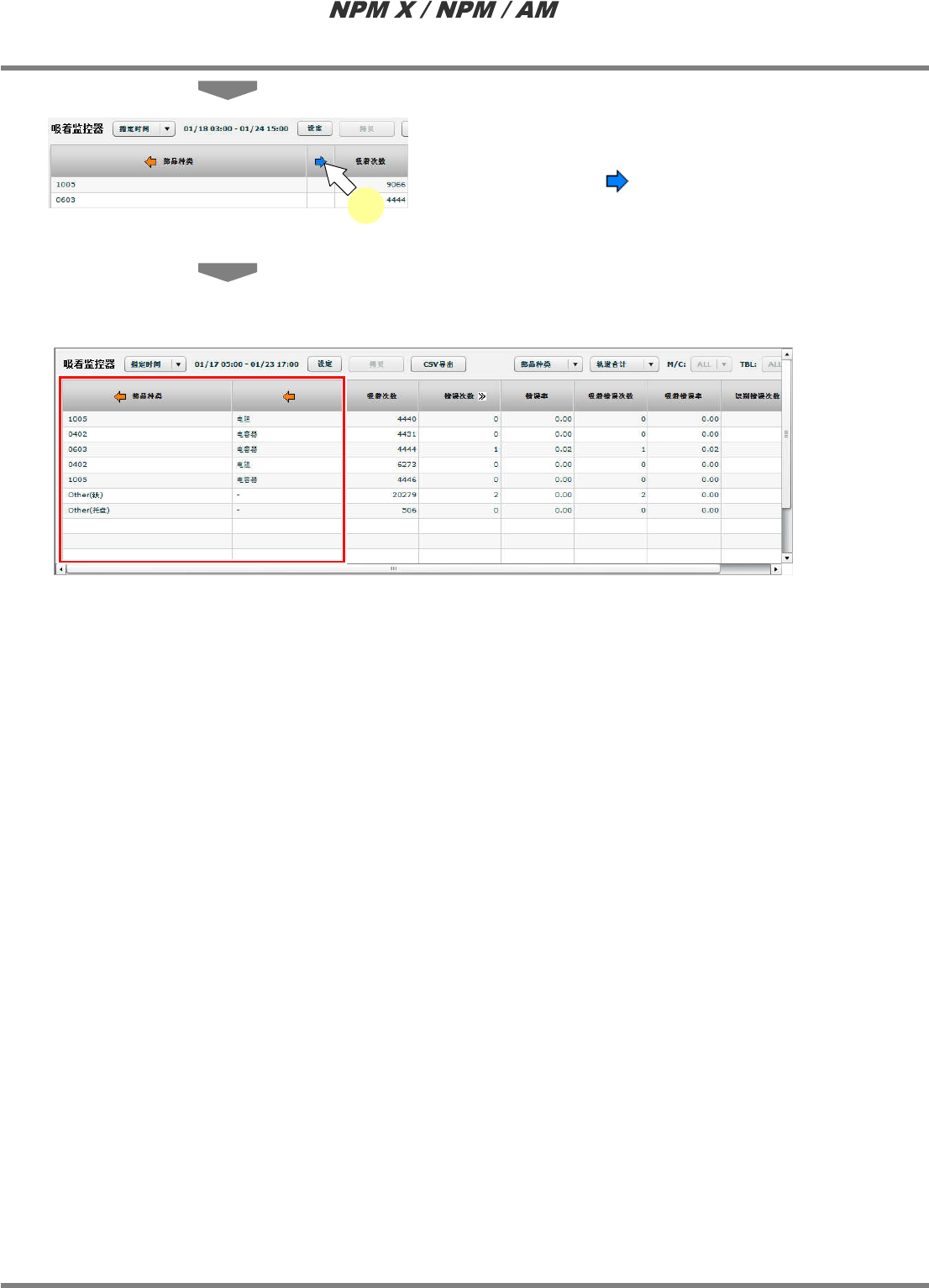

在每个元件种类的合计画面上，点击位
于状态名称栏上的
‘
部品种类
’
旁边的
指右箭头 。
·
将显示每个元件种类与详细信息的合计一览。
n
每个元件种类与详细信息的合计画面
3-4060
3
3-4061
LNB
3.5
实际信息表示
EJM5DC-MB-03L-09 Page 3-55

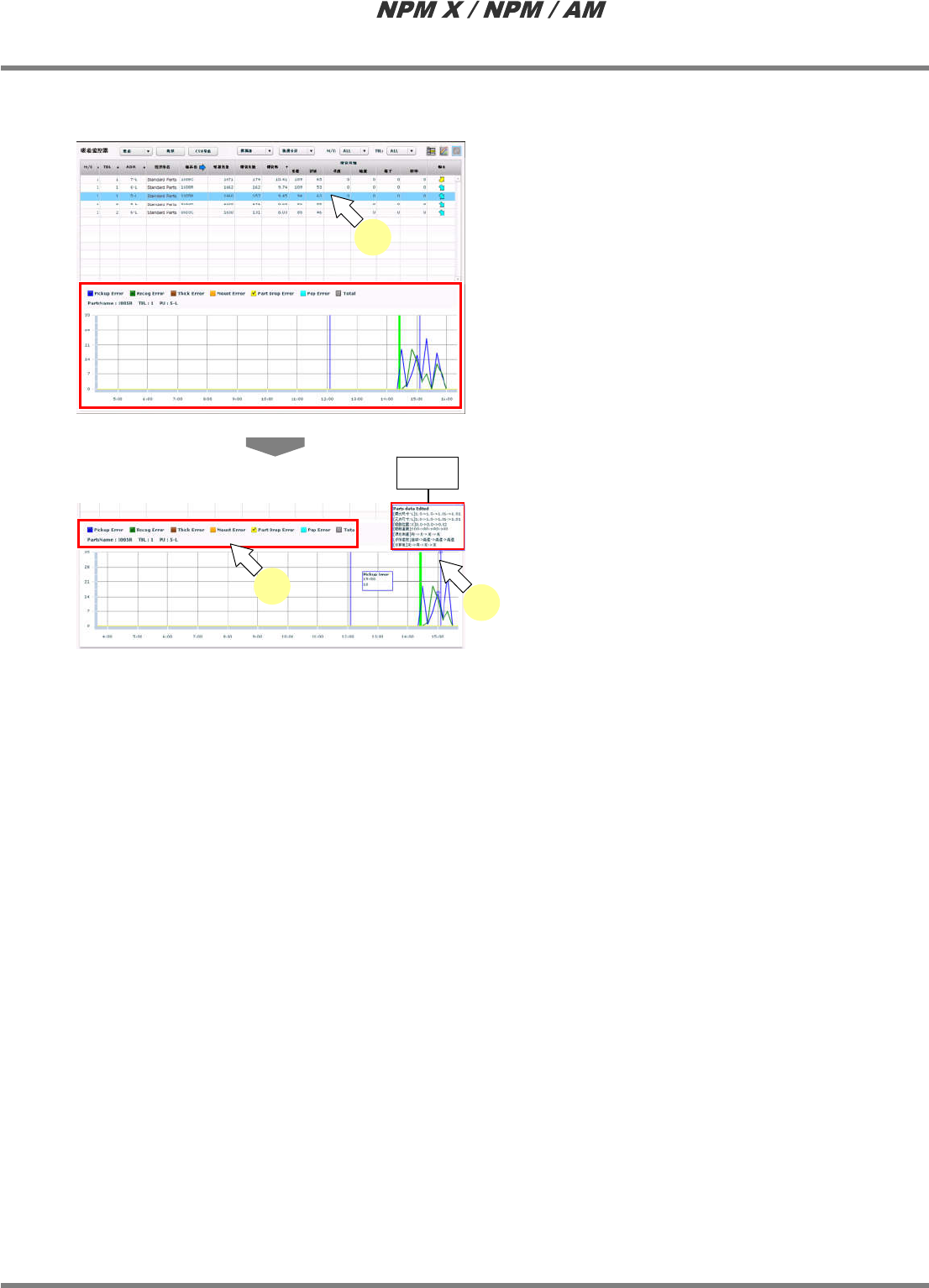

③错误图表的显示方法
1
点击显示在吸着监控器画面上的元件
纪录。
·
将在画面下方上显示错误图表。
2
可通过复选框选择各图表的显示
/
非
显示。
·
将光标对准各图表，即会显示每个时间的错误
数据以及元件变更内容等的详细数据。
3
将光标对准各图表。
·
将通过提示框显示每个时间的错误数据以及元
件更换内容等的详细数据。
3-4049
1
3-4050
2
3
提示框
LNB
3.5
实际信息表示
Page 3-56 EJM5DC-MB-03L-09
n
错误图表的详细
在错误图表中，显示下述信息。
信息
色
说明
Pickup Error
蓝色
显示吸附错误次数。为未吸附模式时，将显示
‘No
Pickup’
。
Recog Error
绿色
显示识别错误次数。
Thick Error 棕色
显示厚度错误次数。
Mount Error
橘黄色
显示贴装错误次数。
Part Drop Error
棕色
显示落下错误次数。
Pop Error
浅蓝色
显示转印单元落下错误次数。
Total
黑色
显示合计次数。在未吸附模式下，将显示
‘Error
Total’
。
信息
显示下述信息。
•
供料器时
Parts Name : “
元件名
”
TBL : “
工作台
”
PU : “PU”
•
贴装头时
无显示
•
更换器时
Nozzle Name : “
吸嘴编号
”
Tooltip
以光标对准图表，即会显示提示框
(
参照前页
)
。
在提示框中显示以下信息。
Trend data
aggregation
start
绿色
开始总计倾向数据
‘Splicing’
浅棕色
拼接
‘Part supply’
棕色
卷盘更换
‘Feeder
changed’
浅茶色
供料器交换
‘Nozzle
changed’
红色
吸嘴交换
Parts data
Edited
蓝色透过
编辑元件数据。
• [ “
项目名
” ] “
数据
1”
®
“
数据
2”
®
“
数据
3”
･･･
当点击了元件数据编辑线时，将在弹出对话框中显
示元件编辑履历。
3-4051
