LNB 3.5 实际信息表示 Page 3-60 EJM5DC-MB-03L-09 1. 时间过滤部 A) 一览信息的变更 在初期启动之际，显示批量一览。 1 选择选择方法。 * 请从选择方法的下拉菜 单中，选择显示信息。 n 选择 ‘ 批量 ’ 的情况 将显示批量一览。 n 选择 ‘ 切换 ’ 的情况 将显示切换一览。 3-4006 3-4006 3-4008 3-4007 1
LNB
3.5
实际信息表示
EJM5DC-MB-03L-09 Page 3-59
3.5.2
1
在菜单中选择
‘
实际信息表示
’
的
‘
各种报
告
’
。
·
显示出各种报告画面。
各种报告画面由
“1.
时间过滤部
”
和
“2.
生产线状
况监视器部
”
而构成。
关于各部位的显示内容、操作，请参照各章的
各部分说明。
3-1001
1
3-4005
1
2
LNB
3.5
实际信息表示
Page 3-60 EJM5DC-MB-03L-09
1.
时间过滤部
A)
一览信息的变更
在初期启动之际，显示批量一览。
1
选择选择方法。
*
请从选择方法的下拉菜单中，选择显示信息。
n
选择
‘
批量
’
的情况
将显示批量一览。
n
选择
‘
切换
’
的情况
将显示切换一览。
3-4006
3-4006
3-4008
3-4007
1
LNB
3.5
实际信息表示
EJM5DC-MB-03L-09 Page 3-61

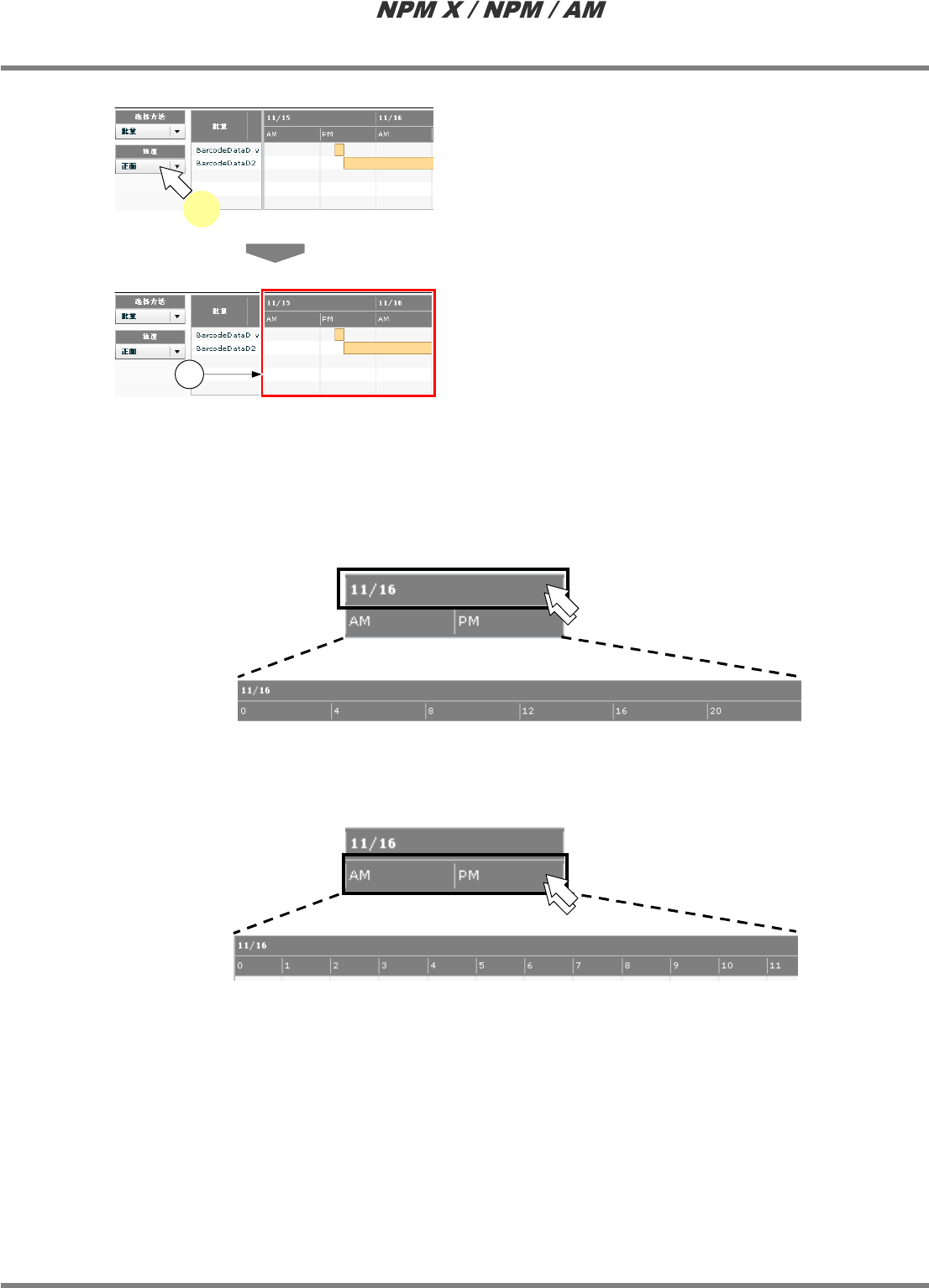

B)
一览画面的操作
1
选择分析对象轨道。
*
请从轨道下拉菜单中选择报告对象轨道。
2
选择期间。
·
①一览画面的显示期间将会发生变更。
l
如果双击日期，时间的显示则变成按
4
小时区分的
24
小时显示。
l
如果双击时间，时间的显示则变成按
1
小时区分的
24
小时显示。
3-4010
3-4011
3-4010
3-4012
3-4007
1
3-4007
1
