LNB
EJM5DC-MB-02L-10 Page 2-1

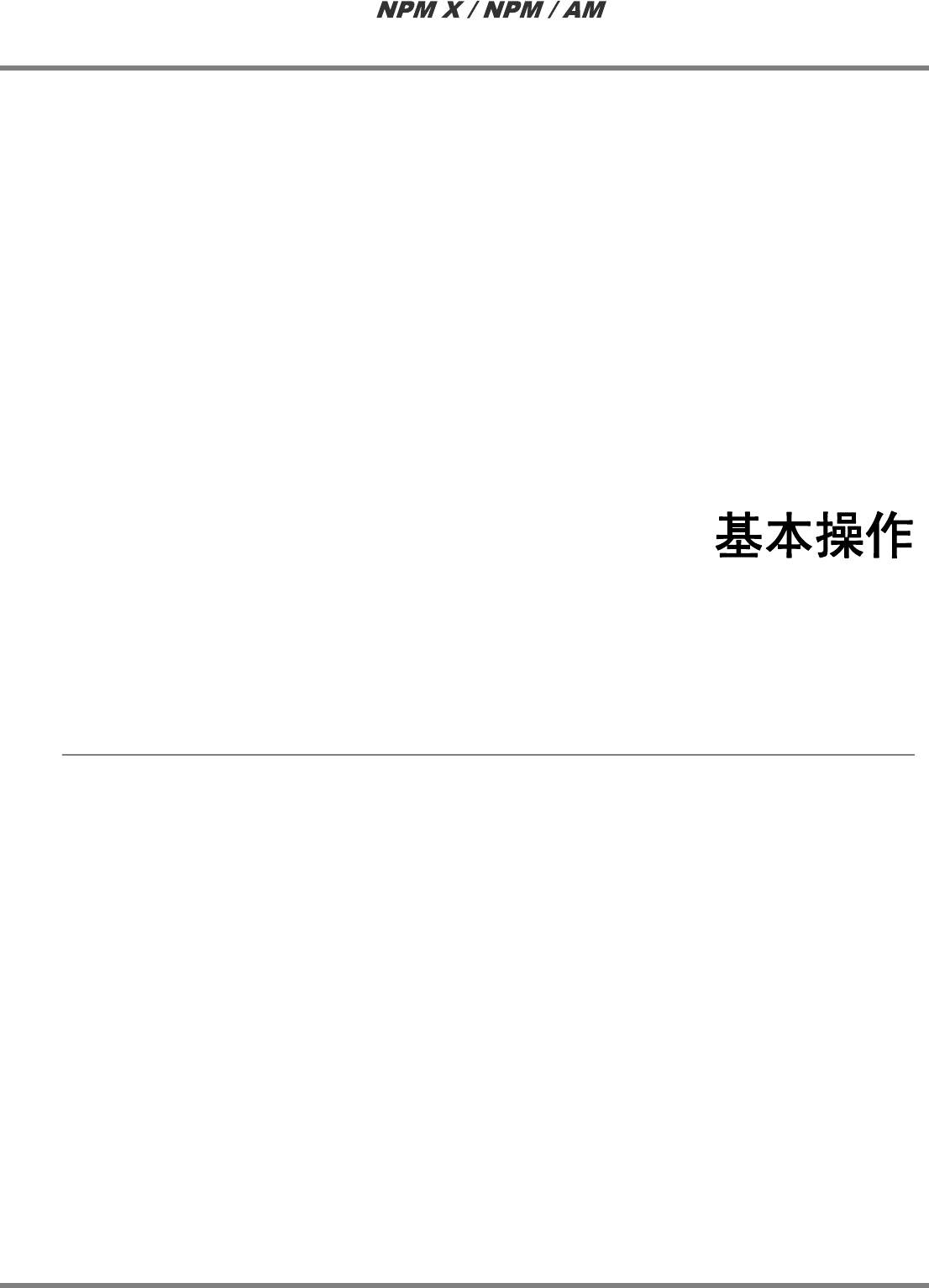

2.
在本章中,用画面流程图说明画面的全体结构,并用运用流程图说明使用频率较高的运用
项目。并且,还对运用所需的登录
/
登出步骤及初期设定进行说明。
如果没有特殊说明,在本章中使用
NPM
系列的画面、插图进行说明。

LNB
2.1
品质信息数据库的安装
Page 2-2 EJM5DC-MB-02L-10
2.1
2.1.1 LNB
在这里对
LNB
的主电源开关加以说明。
FA
计算机内置于传送带时的操作与单体设置时的操作有所
不同。
n
NPM-D
、
NPM-D2
、
NPM-D3
、
NPM-DX
时
以下为传送带
L(N-CONL)
、传送带
R(N-CONR)
的主电源开关
(
选购件
)
的说明。
传送带
L
传送带
R
整体图
传送带
L
传送带
R
背面图
主电源开关扩大图
No.
装置名称
功能
数量
1
主电源开关
(
选购件
)
对传送带
L
或传送带
R
的电源进行
ON/OFF
的控制。
与这个动作相连动,对传送带
L
内的
FA
电脑实施启动
/
关机
动作,或向
HUB
供给电源。
1
n NPM-W
、
NPM-W2
、
NPM-TT
、
NPM-TT2
、
AM100
时
在这里对
FA
计算机的主电源开关加以说明。当主电源开关为横放方式时,位于右下方的开关盖内。
FA
电脑
FA
电脑 表面图
主电源开关扩大图
No.
装置名称
功能
数量
1
主电源开关
进行
FA
计算机的启动
/
关机操作。
*
请不要长按开关。如果长按开关,将会执行强制结束,并有
可能导致数据发生破损。
1

LNB
2.1
品质信息数据库的安装
EJM5DC-MB-02L-10 Page 2-3
2.1.2
在开始生产时,请将
LNB
的主电源开关置于
ON
后将设备的主电源置于
ON
。
LNB
未处于
ON
时,在设备上显示出有关通信的异常现象。但是,这不成问题,请将
LNB
的主电
源置于
ON
。
2.1.3
在结束生产时,请将设备的主电源置于
OFF
后将
LNB
的主电源开关置于
OFF
。
如果在未关闭设备电源的状态下先将
LNB
置于
OFF
,则在设备上显示出通信异常。但是,这不成
问题,请将设备的主电源置于
OFF
。
