LNB 3.5 实际信息表示 EJM5DC-MB-03L-09 Page 3-89 6. 基板描绘画面 ① ‘ 批量名 ’ / ‘ 开始时间 ’ / ‘ 结束时间 ’ 检索对象基板的关连信息 ( 贴装点信息、 错误 / 不良信息、 所生产基板的序列号与条形码 ) 的批量 名称与时间。可在主画面的检索条件 部上指 定。 ② ‘ 设备 ’ / ‘ 工作台 ’ / ‘ 基板序列 ’ / ‘ 基板条形码 ’ ‘ 设备 ’ / ‘ 工作台…
LNB
3.5
实际信息表示
Page 3-88 EJM5DC-MB-03L-09
n
品质信息查看设定
点击
‘
品质信息查看设定
’
标签，将显示
<
品质信息查看设定
>
画面。
①
‘
品质信息查看
-
查看对象设定
’
‘
全部
’
:
将全部的品质信息数据显示在品质信息一览表时选择使用
‘
检查对象元件
’
:
只将检查对象元件的品质信息数据显示在品质信息一览表时选择使用
②
[
应用
]
点击
[
应用
]
，在
<
品质信息查看设定
>
画面输入的设定将转为有效。
③
[
关闭
]
点击
[
关闭
]
，将会结束设定画面而返回到主画面。
3-5049
2
1
LNB
3.5
实际信息表示
EJM5DC-MB-03L-09 Page 3-89

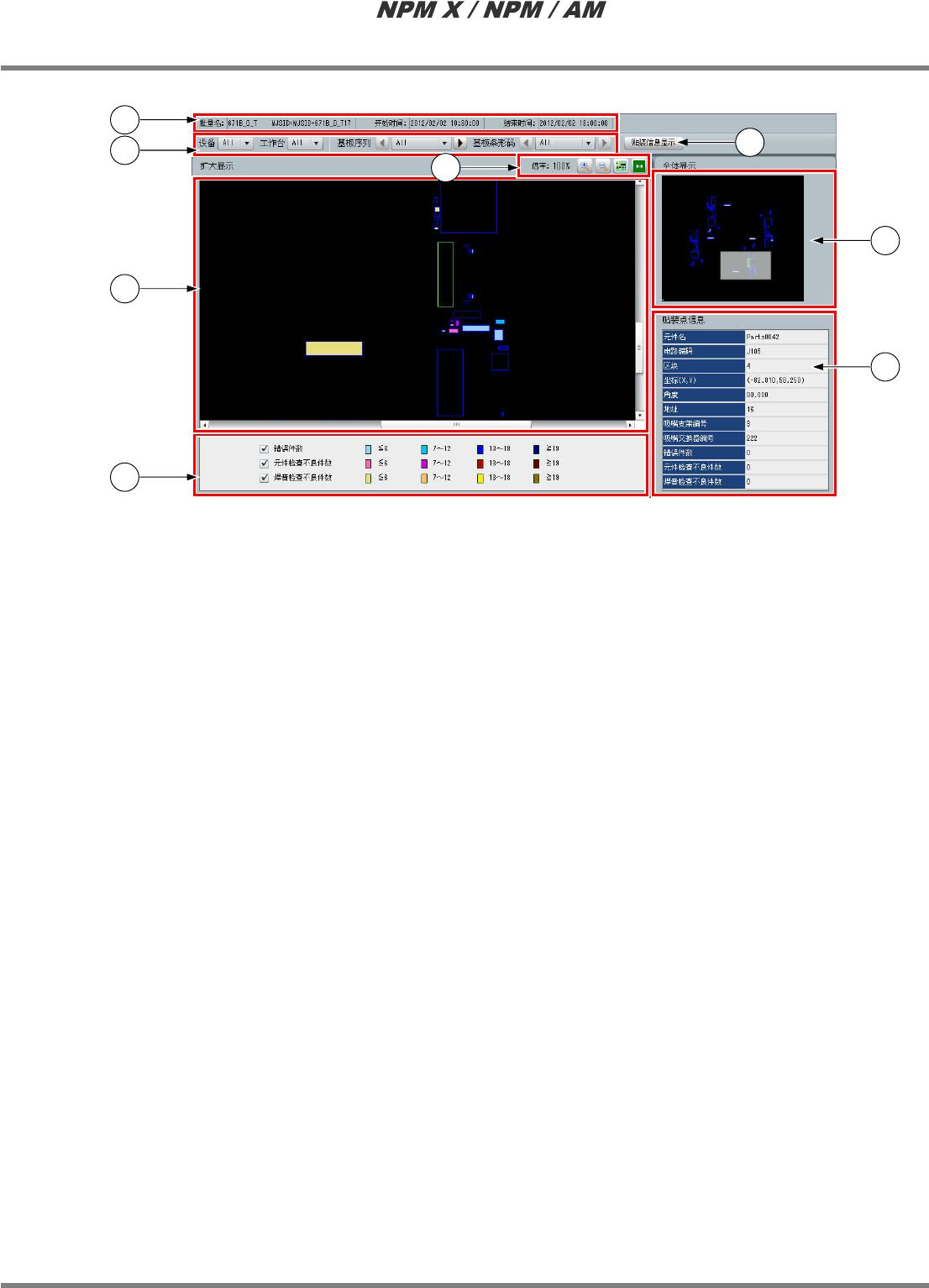

6.
基板描绘画面
①
‘
批量名
’ / ‘
开始时间
’ / ‘
结束时间
’
检索对象基板的关连信息
(
贴装点信息、错误
/
不良信息、所生产基板的序列号与条形码
)
的批量
名称与时间。可在主画面的检索条件部上指定。
②
‘
设备
’ / ‘
工作台
’ / ‘
基板序列
’ / ‘
基板条形码
’
‘
设备
’ / ‘
工作台
’ :
请从组合框中选择贴装元件的机器序号、工作台序号。可同时选择设备、
工作台。如果变更，则只在基板描绘图像上显示以所选择设备、工作台进
行贴装的贴装点。
‘
基板序列
’ / ‘
基板条形码
’ :
请从组合框中选择在指定时间内生产的对象基板的序列号、条形码。不可
同时选择序列号、条形码。如果变更，则只在基板描绘图像上显示所选择
的序列号、条形码的错误、不良信息。
③
[
贴装信息显示
]
点击，则显示按照指定搜索条件
(
批量名、时间、设备、序列号、条形码
)
显示品质信息画面。
详细内容，请参照
D)
品质信息画面。
④基板描绘整体图像
显示对象基板的整体示意图图像的区域。请拖动选择框，或者点击基板整体示意图画面来移动选择
框。移动了选择框后，对象基板的放大示意图图像的显示区域的显示内容将发生变更。
⑤基板描绘放大显示图像
在基板描绘整体示意图图像的显示区域上选择的基板描绘图像放大对象的显示区域。请通过图像的
拖动与滚动条选择所显示的图像内容。可与整体显示区域的选择框相连动。
可选择显示在放大显示图上的元件。选择后，将在贴装点信息部上显示对象元件的信息。详细内容，
请参照⑧
‘
贴装点信息
’
。
3-5041
1
5
6
3
2
7
4
8
LNB
3.5
实际信息表示
Page 3-90 EJM5DC-MB-03L-09
⑥基板图放大显示的凡例
显示在基板描绘图像上的错误元件、不良元件的颜色凡例。
错误元件以蓝色显示。
元件检查为不良的元件以红色显示。
焊膏检查为不良的元件以黄色显示。
另外，可根据错误、不良件数的不同，调整颜色的浓度。
请通过
‘
错误件数
’ / ‘
元件检查不良件数
’ / ‘
焊膏检查不良件数
’
复选框的选择，选择显示在基板描绘图
像上的错误、不良元件的颜色。同时选择时，将按照
元件检查不良＞焊膏检查不良＞错误
的顺序
决定所显示元件的颜色。
⑦
‘
倍率
’ / / / /
‘
倍率
’ :
显示在放大显示区域内图像的放大率。
:
对显示在放大显示区域内的图像进行放大显示的按钮。点击后，将放大显示中的图像。另外，
将鼠标移动到放大显示区域内后双击，则可再次放大显示中的图像。
:
对显示在放大显示区域内的图像进行缩小的按钮。点击后，将缩小显示中的图像。另外，将
鼠标移动到放大显示区域内后双击，则可再次缩小显示中的图像。
:
使显示在放大显示区域内的图像返回到初始显示状态的按钮。点击后，显示中的图像将会返
回到
100%
的显示倍率。
:
点击后，将显示贴装点搜索信息画面。详细内容，请参考
G)
贴装点信息搜索。
⑧
‘
贴装点信息
’
显示在基板描绘图像放大显示区域所选择的贴装点信息。
n
显示项目一览
项目
说明
元件名
贴装在所选择贴装点上的元件的名称。
电路编号
使用所选择贴装点的电路编号。
区块
使用所选择贴装点的区块编号。
坐标
(X,Y)
所选择贴装点的贴装坐标。
角度
所选择贴装点的贴装角度。
地址
贴装所选择贴装点的元件的供料器地址
(
托盘编号
)
。
吸嘴支架编号
贴装所选择贴装点的元件的吸嘴支架地址。
交换器编号
贴装所选择贴装点的元件的吸嘴交换器地址。
错误件数
在所选择贴装点上发生的错误件数。
元件检查不良件数
在所选择贴装点上发生的元件检查不良件数。
焊膏检查不良件数
在所选择贴装点上发生的焊膏检查不良件数。
