1.

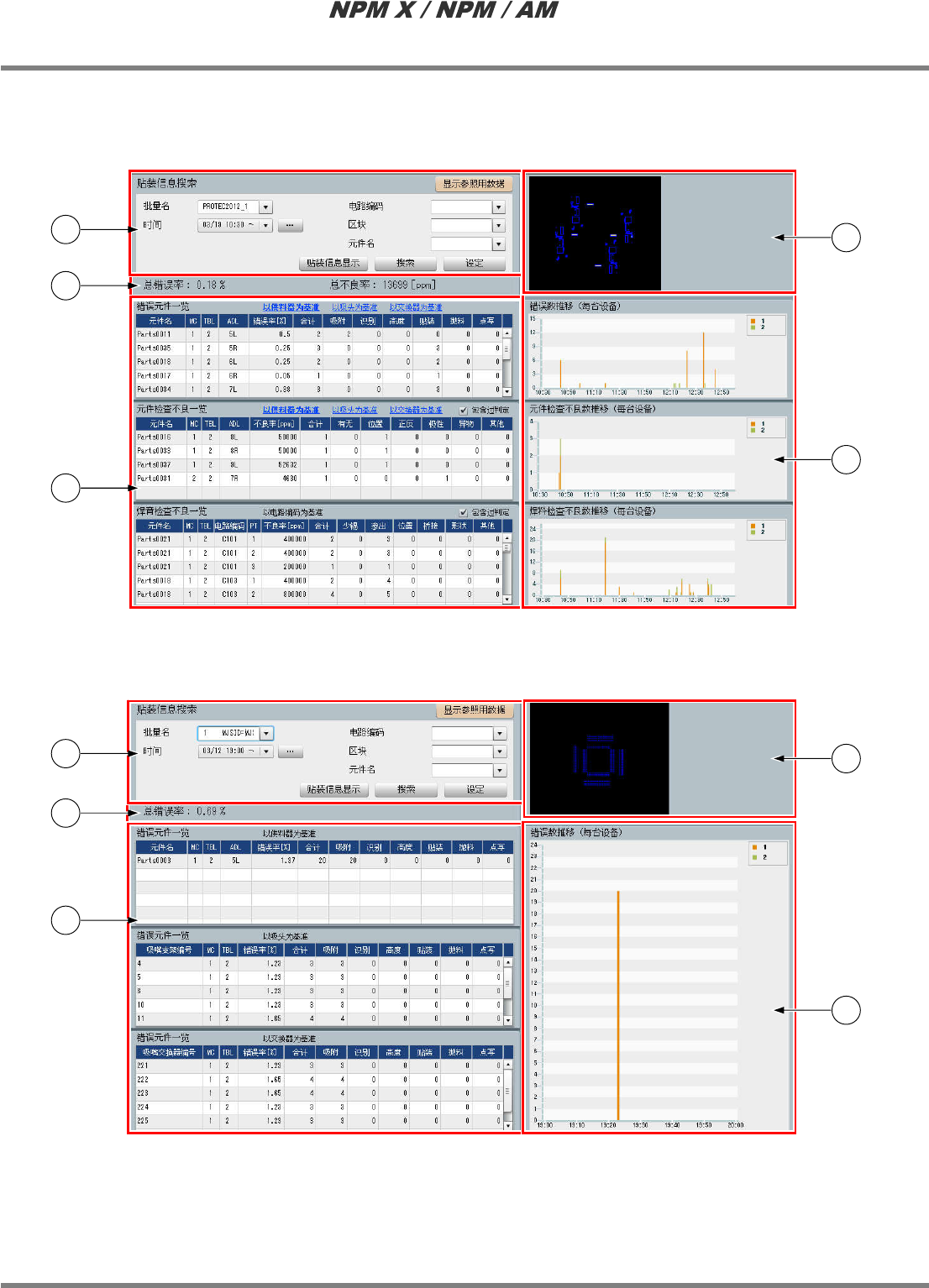

主画面
主画面的构成因是否存在检查头而会有所不同。
n
存在检查头时
n
不存在检查头时
3-5028
1
2
4
3
5
3-5029
1
2
4
3
5
LNB
3.5
实际信息表示
EJM5DC-MB-03L-09 Page 3-75
①品质信息搜索
能够指定搜索条件后搜索品质信息。将会在画面上显示搜索结果。
初期启动之际，显示目前生产中的信息。如果目前生产中的信息属于多个信息，将会以名称进行分
类，并显示第一个信息。
[
显示参照用数据
]
*1)
：点击后，将切换至
[
显示参照用数据
]
画面。
[
显示收集中数据
]
*1)
：点击后，将切换至
[
显示收集中数据
]
画面。
*1
：显示其中一方的按钮。
‘
批量名
’ / ‘
时间
’ / ‘
电路编码
’ / ‘
区块
’ / ‘
元件名
’ :
请从下拉菜单中选择搜索条件。还能够选择多个条件。
但是，不能只指定区块这一搜索条件来执行搜索。请务必指定电路编码或元件名后执行搜索。
至作业当天为止的前一周所生产的全部信息都将会设定到
‘
批量名
’
、
‘
时间
’
、
‘
电路编码
’
、
‘
区块
’
、
‘
元
件名
’
的下拉组合框中。
*
参照用数据被显示时，从参照用
DB
的最新生产日期开始追溯到一周之前的生产信息都将被
设定。
按
‘
时间
’
旁边的
[
･･･
]
，能够通过日历选择搜索期间。
[
搜索
] :
点击，即会以所指定的搜索条件进行搜索。
[
设定
] :
点击，即会显示设定画面。请参阅后述的
E)
设定画面。
[
贴装信息显示
] :
点击，即会显示以所指定搜索条件搜索的品质信息显示画面。详细内容，请参照后
述的
D)
品质信息画面。
②生产线信息
‘
总错误率
’ :
所显示批量、期间内的总错误率
(
全部错误次数
/
全部吸附试行次数
)
。
‘
总不良率
’ :
检查结果的总不良率。计算方法，请参照设定画面。
(
只在存在检查头的情形下，显示
‘
总不良率
’
。
)
③基板示意图
显示基板和贴装元件的示意图。
蓝色绘图
:
发生错误元件的预计贴装部位
红色绘图
:
在元件检查下，被判定为不良元件的预计贴装部位
黄色绘图
:
在焊料检查下，被判定为不良元件的预计贴装部位
另外，从鼠标单击右键菜单中选择
‘
扩大显示
’
，将会在其他窗口上显示基板示意图的扩大图。请参
照后述的
F)
基板描绘画面。
LNB
3.5
实际信息表示
Page 3-76 EJM5DC-MB-03L-09
④错误
/
不良一览表
n
存在检查头时
‘
错误元件一览
’ / ‘
元件检查不良一览
’ / ‘
焊膏检查不良一览
’
显示各个项目的一览表。所显示项目的详细内容，请参照后述的记载。
在某一个一览表中选择了一行
(
元件
)
时，其他两个表中的关连行的背景会发生变化。
在各表上，从鼠标单击右键菜单中选择
‘HTML
保存
’
、
‘
文件保存
’
、
‘
剪贴板
’
中的某一项，即能够以
相应的形式保存数据。
n
不存在检查头时
‘
错误元件一览
’ (‘
以供料器为基准
’ / ‘
以吸头为基准
’ / ‘
以交换器为基准
’)
按照各个显示方式显示错误元件的一览表。所显示项目的详细内容，请参照后述的记载。
在某一个一览表中选择了一行
(
元件
)
时，将会扩大显示这个一览表。
在各表上，从鼠标单击右键菜单中选择
‘HTML
保存
’
、
‘
文件保存
’
、
‘
剪贴板
’
中的某一项，即能够以
相应的形式保存数据。
⑤错误
/
不良推移图表
n
存在检查头时
‘
错误推移
’ / ‘
元件检查不良推移
’ / ‘
焊料检查不良推移
’
以图表显示各个推移状况。
n
不存在检查头时
‘
错误推移
’
以图表显示错误推移状况。
