6.1.1 SIPLACE Speedstar C&P20 P / C&P20 P2 노즐 체인저
6.1.1.1 매거진이 6 개인 C&P20 P / C&P20 P2 용 노즐 체인저
품목 번호 03103514-xx, CP/all 노즐 체인저 긴 어셈블리 - 장형
품목 번호 03101503-xx 노즐 매거진 60xx/40xx( 수납고 20 개 )
6
그림 6.1 - 1 매거진이 6 개인 SIPLACE SpeedStar C&P20 P / C&P20 P2 용 노즐 체인저
6
주의
6
SpeedStar 와 함께만 노즐 체인저를 사용하십시오 .
사용 설명서 SIPLACE X 시리즈 S 6 스테이션 확장
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 6.1 노즐 체인저
285
6.1.1.2 매거진이 4 개인 C&P20 P / C&P20 P2 용 노즐 체인저
품목 번호 03103649-xx 노즐 체인저 기본 어셈블리 CP/ 정식 - 약식
품목 번호 03101503-xx 노즐 매거진 60xx/40xx( 수납고 20 개 )
6
그림 6.1 - 2 매거진이 4 개인 SIPLACE SpeedStar C&P20 P / C&P20 P2 용 노즐 체인저
6.1.1.3 기술 데이터
6
SIPLACE SpeedStar(C&P20 P / C&P20 P2) 용 노즐 체인저
매거진 개수
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a 노즐 체인저의 전체 매거진을 구성해야 합니다 .
6
4
노즐 홀더 개수
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
표준 구성
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 매거진 , 120 노즐 수납고 장착
4 매거진 , 80 노즐 수납고 장착
옵션 : "2 열 " 노즐 체인저 4 매거진 , 80 노즐 수납고 장착
노즐 유형 60xx/40xx
6 스테이션 확장 사용 설명서 SIPLACE X 시리즈 S
6.1 노즐 체인저 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
286
6.1.1.4 구성 예 : SIPLACE X4i S 용 Speedstar - 내측 테이블 위치
로케이션 1, 2, 3 및 4 에는 각각 하나의 SpeedStar 노즐 체인저가 수용되어 있습니다 ( 항목 1, 그림
6.1 - 3
(286 페이지 ) 참조 ).
6

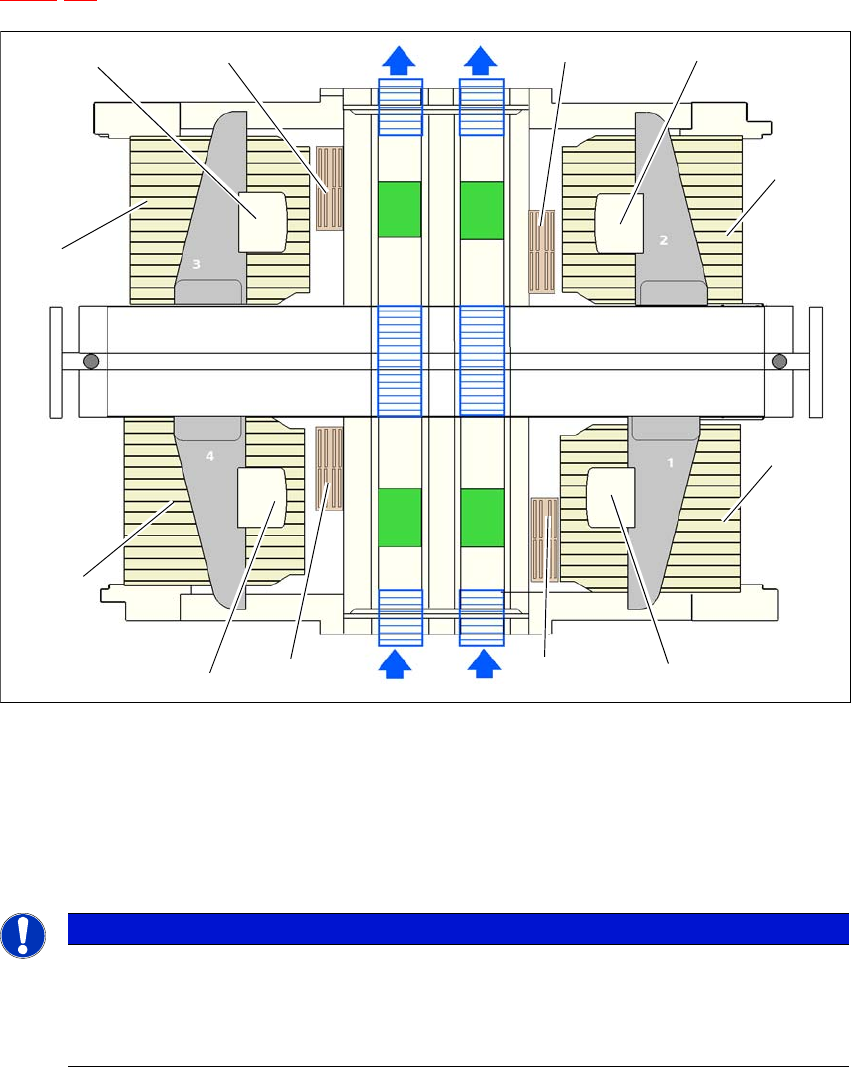

그림 6.1 - 3 SIPLACE SpeedStar 장비용 노즐 체인저의 위치 - 구성 예 (SIPLACE X4i S)
6
6
6
(1) 노즐 체인저
(2) SIPLACE SpeedStar
(3) " 안쪽 " 테이블 위치
참고
매거진이 없을 경우 실장기 작동 중단
매거진이 없거나 매거진의 위치가 올바르지 않은 경우 , 안전 회로가 실장기를 중지시킬
것입니다 .
매거진의 모든 장소를 사용하십시오 .
