사용 설명서 SIPLACE X 시리즈 S 2 작동상의 안전
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 2.5 작동에 대한 안전 지침
69
(3) 컴포넌트가 테이프 위에 남아 있고 컴포넌트 또는 테이프가 규격에 맞지 않아 픽업 오류율이
높아지는 경우
분말 금속 소재 콘덴서 실장 시 위험을 최소화하기 위해 아래의 지침을 따르기 바랍니다 .
(1) 만약 컴포넌트 테이프가 수동으로 순환하고 있다면 작업자는 테이프 포켓에 남아있는 모든
컴포넌트를 제거해야 합니다 .
(2) 만약 덮개 호일에 균열이 있는 경우 작업자는 테이프 위에 남아있는 모든 컴포넌트를 제거해야
합니다 .
픽업되지 않은 탄탈룸 콘덴서가 테이프가 잘릴 때 테이프 재질을 연소시키지 않도록 하기 위해
" 픽업 오류 시 즉시 중지 " 옵션을 포함하도록 사용자 인터페이스가 확장되었습니다 . SIPLACE
Pro 에서 이 옵션을 선택해야 합니다 . 실장기에서 픽업되지 않은 컴포넌트는 컴포넌트 테이프에서
분리할 수 있을 때까지 반복해서 앞으로 이동됩니다 . 트랙이 비활성화되고 작업자에게 오류
메시지를 보내 테이프에서 탄탈룸 컴포넌트를 픽업하도록 알립니다 .
2
2.5.4 ESD 안전
전도성 노즐만 사용하십시오 . 그래야만 실장기의 ESD 안전에 관한 요구 사항을 만족시킬 수
있습니다 .
2.5.5 리젝트 빈의 올바른 장착을 위한 안전 지침
다음 지침을 준수하여 실장 헤드와 컴포넌트 또는 노즐 리젝트 빈 간의 충돌 발생 위험을
방지하십시오 .
리젝트 빈이 장착부에 올바로 안착되었는지 확인합니다 .
리젝트 빈이 장착부 위로 튀어나오지 않았는지 확인합니다 .
2
참고
픽업되지 않은 탄탈룸 콘덴서의 수동 제거
픽업되지 않은 탄탈룸 콘덴서를 작업자가 수동으로 제거하는 작업 방법은 단원
3.8.1.2
(150 페이지 ) 에 수록되어 있습니다 .
참고
리젝트 빈의 올바른 위치를 나타내는 센서 ( 단원 6.8
(326 페이지 )) 는 각 리젝트 빈을 위해
개장할 수 있습니다 .
2 작동상의 안전 사용 설명서 SIPLACE X 시리즈 S
2.5 작동에 대한 안전 지침 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
70
2.5.6 노즐 체인저 사용에 대한 안전 지침
다음 지침을 준수하여 실장 헤드와 노즐 체인저 간의 충돌 위험을 방지하십시오 .
2
2
경고
혼합된 컴포넌트와 헤드의 충돌 위험 !
혼합된 컴포넌트와 헤드가 충돌할 수 있습니다 .
개별 실장 헤드를 위한 노즐 매거진과 함께 각 실장 헤드와 관련된 노즐 체인저만
설치하십시오 .
경고
돌출한 레버와 헤드의 충돌 위험 !
매거진 위로 돌출한 레버는 실장 헤드의 충돌을 유발할 수 있습니다 .
그러므로 매거진에서 레버가 튀어나오지 않도록 해야 합니다 .
사용 설명서 SIPLACE X 시리즈 S 2 작동상의 안전
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 2.5 작동에 대한 안전 지침
71
2.5.7 연속 작동 중 X 피더 모듈에서의 고온
2

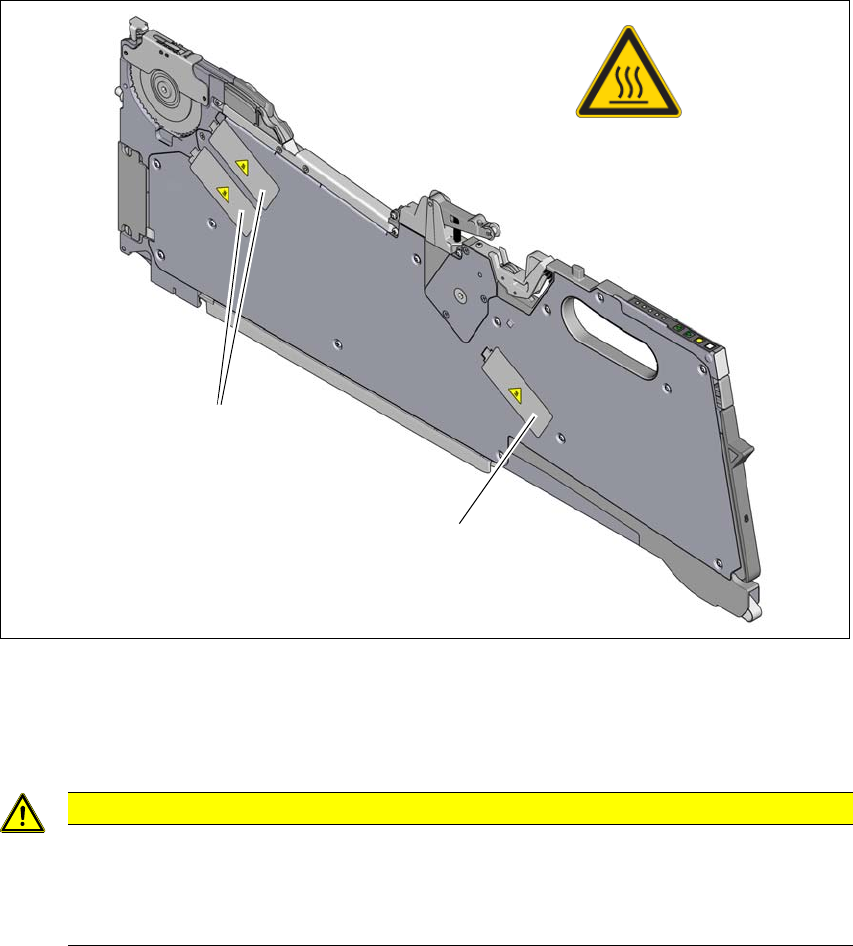

그림 2.5 - 2 연속 작동 중 X 피더 모듈에서의 고온
(1) 온도 라벨 , 품목 번호 03031926-01
(2) 스테핑 모터
2
주의
고온으로 인한 화상 위험 !
스테핑 모터는 연속 작동 중에 22 °C 를 초과하는 주변 온도에서 매우 매우 뜨거워질 수
있습니다 .
모터를 만질 때 주의하십시오 .
(1)
(2)
(2)
