2 작동상의 안전 사용 설명서 SIPLACE X 시리즈 S
2.6 안전 기능 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
80
2

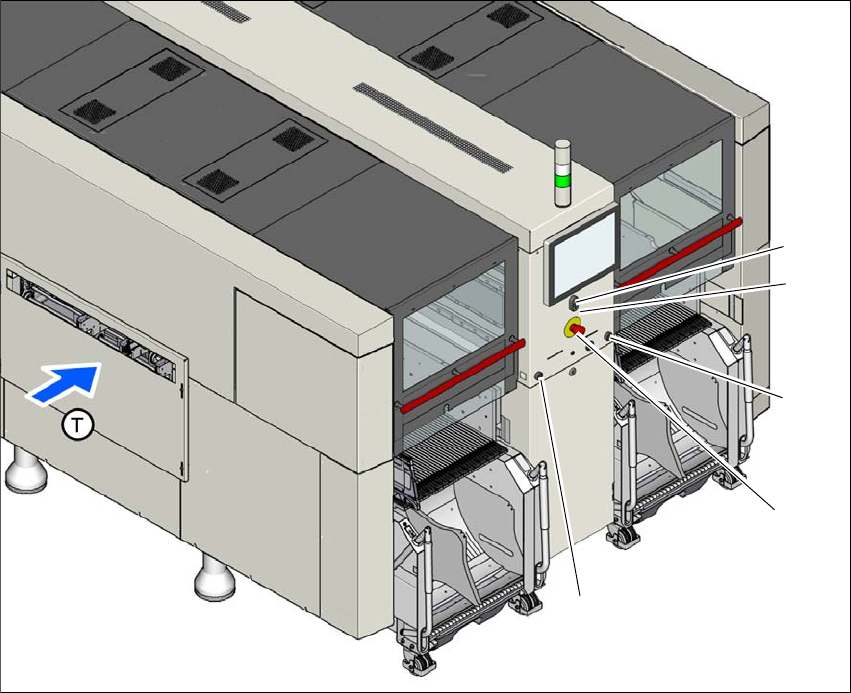

그림 2.6 - 6 버튼 및 스위치의 위치 - PCB 의 입력부측 보기 (SIPLACE X2 S / X3 S / X4 S 의 예 표시 )
(1) 시작 버튼 ( 백색 )
(2) 정지 버튼 ( 검은색 )
(3) 비상 정지 버튼
(4) 각 로케이션에서 컴포넌트 트롤리 결합 및 분리를 위한 버튼
(T) PCB 이송 방향
(3)
(1)
(4)
(2)
(4)
사용 설명서 SIPLACE X 시리즈 S 2 작동상의 안전
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 2.6 안전 기능
81
2.6.3.2 실장기에 장착된 보호 스위치의 위치
2
그림 2.6 - 7 실장기에 장착된 보호 스위치의 위치 ( 예시 : SIPLACE X4i S 도시 )
(1) 보호 덮개 스위치 , 로케이션 1
(2) 보호 덮개 스위치 , 로케이션 2
(3) 보호 덮개 스위치 , 로케이션 3
(4) 보호 덮개 스위치 , 로케이션 4
(5) 로케이션 2 에 보호 덮개 스위치를 포함한 서비스 플랩의 예 ( 모든 로케이션에서 옵션 )
(T) PCB 이송 방향
(2)
(3)
(1)
(4)
(5)
2 작동상의 안전 사용 설명서 SIPLACE X 시리즈 S
2.6 안전 기능 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
82
2.6.3.3 기능 설명
OFF 위치의 메인 스위치 ( 항목 1, 그림
2.6 - 5(79 페이지 ) 2
주전원 스위치를 끄면 전원 공급장치와의 3 단계 연결 L1, L2, L3 가 분리됩니다 .
2
2
ON 위치의 메인 스위치 2
메인 스위치가 ON 으로 전환되면 주전원의 전압이 연결되고 모든 AC/DC 컨버터가 이에
반응합니다 .
제어 컴퓨터가 시작되고 전원장치의 모든 전력을 내부에서 이용할 수 있을 것입니다 . 갠트리
축용의 중간 회로 (300V-)스타 축용의 중간 회로 전압(160V-)컨베이어 드라이브용 전원
공급장치 전압도 안전을 위해 시작 버튼을 통해 연결되어 있습니다 .
시작 버튼 , 백색 ( 항목 1, 그림 2.6 - 5, 79 페이지 및 그림 2.6 - 6, 80 페이지 ) 2
주전원 스위치를 켜고 나면 실장 작업을 위해 실장기를 시작할 수 있도록 시작 버튼을 누르라는
메시지가 나타날 것입니다 . 보호 덮개를 열거나 비상 정지 버튼을 누른 경우에도 같은 메시지가
나타납니다 .
최소한 200ms, 최대 1500ms 동안 시작 버튼을 누른 다음 버튼에서 손을 떼십시오 . 그
버튼에서 손을 떼면 실장기가 켜집니다 .
위험
따라서 실장기를 올바르지 않은 방법으로 취급하면 사망이나 심각한 부상 또는 장비의
심각한 손상이 발생할 수 있습니다 .
다음 컴포넌트들은 주전원 스위치가 꺼져 있는 동안에도 치명적인 전압이 흐를 수
있습니다 .
S1 주전원 스위치의 케이블 연결 단자 L1, L2, 및 L3
주전원 입력 단자 X94
주전원 스위치가 꺼져있는 경우에도 전기가 흐를 있는 모든 개별 와이어의 색상은
주황색입니다 .
DIN ( EN 60204, 1 IEC 60204, 1 )
해당 국가의 적용 가능 규정을 항상 준수하십시오 .
전원 공급장치 위의 안전 도어는 교육을 받고 적절한 자격을 갖춘 직원만 열 수
있도록 해야 합니다 .
위험
전원 공급장치에서 에너지 저장 장치를 사용함으로 인해 , 메인 스위치를 끄고 주전원
공급장치에서 분리된 후에도 전원 공급장치의 부품에 높은 전압이 5 분 동안 계속 걸려
있습니다 .
