사용 설명서 SIPLACE X 시리즈 S 2 작동상의 안전
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 2.6 안전 기능
81
2.6.3.2 실장기에 장착된 보호 스위치의 위치
2

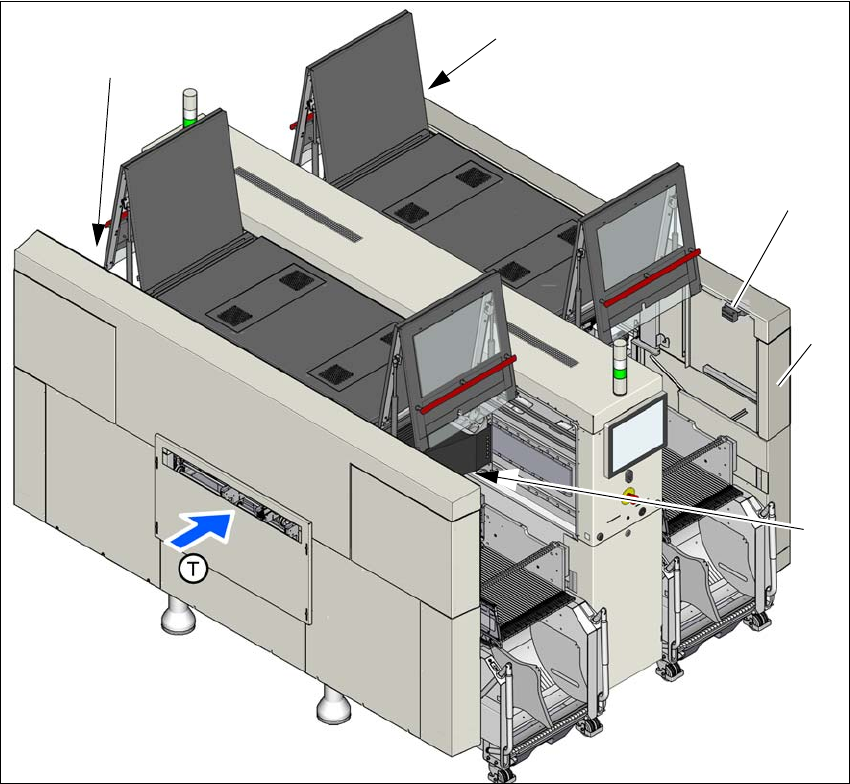

그림 2.6 - 7 실장기에 장착된 보호 스위치의 위치 ( 예시 : SIPLACE X4i S 도시 )
(1) 보호 덮개 스위치 , 로케이션 1
(2) 보호 덮개 스위치 , 로케이션 2
(3) 보호 덮개 스위치 , 로케이션 3
(4) 보호 덮개 스위치 , 로케이션 4
(5) 로케이션 2 에 보호 덮개 스위치를 포함한 서비스 플랩의 예 ( 모든 로케이션에서 옵션 )
(T) PCB 이송 방향
(2)
(3)
(1)
(4)
(5)
2 작동상의 안전 사용 설명서 SIPLACE X 시리즈 S
2.6 안전 기능 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
82
2.6.3.3 기능 설명
OFF 위치의 메인 스위치 ( 항목 1, 그림
2.6 - 5(79 페이지 ) 2
주전원 스위치를 끄면 전원 공급장치와의 3 단계 연결 L1, L2, L3 가 분리됩니다 .
2
2
ON 위치의 메인 스위치 2
메인 스위치가 ON 으로 전환되면 주전원의 전압이 연결되고 모든 AC/DC 컨버터가 이에
반응합니다 .
제어 컴퓨터가 시작되고 전원장치의 모든 전력을 내부에서 이용할 수 있을 것입니다 . 갠트리
축용의 중간 회로 전압(300V-)과 스타 축용의 중간 회로 전압(160V-)및 컨베이어 드라이브용 전원
공급장치 전압도 안전을 위해 시작 버튼을 통해 연결되어 있습니다 .
시작 버튼 , 백색 ( 항목 1, 그림 2.6 - 5, 79 페이지 및 그림 2.6 - 6, 80 페이지 ) 2
주전원 스위치를 켜고 나면 실장 작업을 위해 실장기를 시작할 수 있도록 시작 버튼을 누르라는
메시지가 나타날 것입니다 . 보호 덮개를 열거나 비상 정지 버튼을 누른 경우에도 같은 메시지가
나타납니다 .
최소한 200ms, 최대 1500ms 동안 시작 버튼을 누른 다음 버튼에서 손을 떼십시오 . 그
버튼에서 손을 떼면 실장기가 켜집니다 .
위험
따라서 이 실장기를 올바르지 않은 방법으로 취급하면 사망이나 심각한 부상 또는 장비의
심각한 손상이 발생할 수 있습니다 .
다음 컴포넌트들은 주전원 스위치가 꺼져 있는 동안에도 치명적인 전압이 흐를 수
있습니다 .
– S1 주전원 스위치의 케이블 연결 단자 L1, L2, 및 L3
– 주전원 입력 단자 X94
– 주전원 스위치가 꺼져있는 경우에도 전기가 흐를 수 있는 모든 개별 와이어의 색상은
주황색입니다 .
적용 가능한 사고 예방법과 DIN 규정 ( 특히 EN 60204, 1 부 또는 IEC 60204, 1 부 ) 및
해당 국가의 적용 가능 규정을 항상 준수하십시오 .
전원 공급장치 위의 안전 도어는 교육을 받고 적절한 자격을 갖춘 직원만 열 수
있도록 해야 합니다 .
위험
전원 공급장치에서 에너지 저장 장치를 사용함으로 인해 , 메인 스위치를 끄고 주전원
공급장치에서 분리된 후에도 전원 공급장치의 부품에 높은 전압이 약 5 분 동안 계속 걸려
있습니다 .
사용 설명서 SIPLACE X 시리즈 S 2 작동상의 안전
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 2.6 안전 기능
83
정지 버튼 , 흑색 ( 항목 2, 그림 2.6 - 5, 79 페이지 및 그림 2.6 - 6, 80 페이지 ) 2
이 버튼은 실장기를 정지시킬 때 사용합니다 .
컴포넌트 카운터 2
실장된 컴포넌트의 수 ( 컴포넌트 카운터 ) 는 스테이션 소프트웨어에서 읽을 수 있습니다 . 자세한
내용은 온라인 도움말을 참조하십시오 .
강제 잠금 기능이 있는 비상 정지 버튼 ( 항목 3, 그림 2.6 - 5, 79 페이지 및 그림 2.6 - 6, 80 페이지 ) 2
EMERGENCY STOP 버튼은 빨간색이며 이 버튼을 누르면 전원 버튼이 ON 상태에서 시스템을
정지시킵니다 . EMERGENCY STOP( 비상정지 ) 버튼을 누르면 EMERGENCY STOP 회로의
스위칭 접점이 개방되고 안전 차단기 (CBS) 가 작동합니다 . 갠트리 축용 중간 회로 전압 (300V
DC) 과 스타 축용 중간 회로 전압 (160V DC) 및 PCB 컨베이어용 드라이브 전압이 차단됩니다 . DP
축 및 Z 축의 서보 앰프에는 계속해서 42V DC가 공급되므로, 제자리를 유지합니다. EMERGENCY
STOP( 비상 정지 ) 버튼의 시그널링 접점이 열리고 "EMERGENCY STOP pressed" 메시지가
화면에 나타납니다 . 다음 모듈이 비활성화됩니다 .
– PCB 컨베이어
– PCB 클램핑
–폭 조절
– PCB 스토퍼
– 빈 테이프 커터용 압축공기 공급장치
2
보호 덮개 스위치 1 ~ 4( 항목 1 ~ 4, 그림 2.6 - 7(81 페이지 ) 2
이 스위치는 보호 덮개가 닫혀있는지를 확인하는 데 사용합니다. 이 덮개가 닫히면, EMERGENCY
STOP 접점과 시그널링 접점 및 EMERGENCY STOP 회로도 닫힙니다 . 덮개 중 하나가 열려
있으면 EMERGENCY STOP 접점과 시그널링 접점이 개방될 것입니다 . 개별적 컴포넌트를
비활성화하든지 또는 계속 활성화 상태로 둘 수 있습니다 ( 그림 2.6 - 9
(86 페이지 ) 참조 ).
서비스 플랩용 보호 덮개 스위치 ( 옵션 ) 2
이 스위치로 서비스 플랩이 닫혀 있는지 점검합니다 . 닫혀 있으면 비상 정지 접점과 시그널링
접점이 닫힙니다 . 서비스 플랩이 열려 있으면 비상 정지 접점과 시그널링 접점이 개방됩니다 .
개별적 컴포넌트를 비활성화하든지 또는 계속 활성화 상태로 둘 수 있습니다 ( 그림 2.6 -
9(86 페이지) 참조).
참고
실장 작업이 중단될 것이며 , 실장기가 다시 올바르게 작동하면 그 작업을 계속하거나
취소할 수 있습니다 .
