2 작동상의 안전 사용 설명서 SIPLACE X 시리즈 S
2.1 안전 지침 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
36
2
2.1.3.3 공장 및 장비의 안전
아무리 경미한 사항이라도 그것이 시스템의 전체 기능에 미칠 영향을 완전히 알지 못하는
경우에는 변경하지 마십시오 .
스테이션은 항상 적절한 훈련을 받은 직원이 셋업 , 재정비 및 관리해야 합니다 .
안전 장비를 개조하지 마십시오 . 특히 회로 차단기를 우회시키거나 안전 장치를 제거하는
일이 없도록 하십시오 .
2.1.4 레이저 장치에 대한 안전 지침
다음과 같은 경우 레이저로 분류된 컴포넌트의 작동 허가는 취소됩니다 .
– 장치에서 기계적 손상을 확인한 경우 또는
– 장치의 기계 부분 또는 전기 부분에 대한 작업을 완료한 경우 덮개 판, 스냅 집게, 전위차계
조정 ) 의 스크류 잠금 페인트를 손상 또는 손실시키는 것도 작업으로 간주됩니다 .
– ASM Assembly Systems GmbH&Co.KG 의 서비스 엔지니어 또는 ASM 에서 교육을
이수한 장비 소유자의 서비스 엔지니어만이 레이저 컴포넌트를 교체할 수 있습니다 .
– 레이저 어셈블리에 대한 수리는 공장에서 ASM Assembly Systems GmbH&Co.KG 에
의해서만 수행될 수 있습니다 .
경고
위험한 전압 수준 !
실장기는 전기로 작동합니다 . 어떤 부품에는 주전원의 플러그가 연결되어 있지 않아도
전류가 흐릅니다 . 주전원을 끄고 다시 켜지지 않도록 고정한 다음 주전원의 플러그를
분리한 후 5 분 정도 기다립니다 .
이 지시를 따르지 않으면 사망 , 심한 부상 및 / 또는 장비의 심각한 손상이 발생할 우려가
있습니다 .
전류가 흐르는 컴포넌트에서 작업을 수행하기에 앞서 메인 스위치를 끄고 실장기와
전원 공급장치의 연결을 분리합니다 .
잔류한 전압이 있는지를 점검하기 위해 테스트합니다 . 절차는 서비스 매뉴얼의
설명을 참조하십시오 .
2.9 단원 (94 페이지 ) 에 설명된 대로 실장기를 잠급니다 .
사용 설명서 SIPLACE X 시리즈 S 2 작동상의 안전
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 2.1 안전 지침
37
2.1.5 영구 자석에 관한 안전 지침
X 축과 Y 축의 선형 모터에는 강력한 영구 자석이 사용됩니다 .
2
2
2
위험
실장기 내부 영구 자석의 강력한 자기장에 의해 발생할 수 있는 생명의 위험 !
실장기 내부에서 보호 덮개를 연 경우 다음의 패시브 또는 액티브 임플란트가 있는
작업자의 생명이 위험해집니다 :
– 박동 조율기
– 세동 제거기
– 인슐린 펌프 등
위험성이 있는 사람이 실장기와 인접한 장소에 서 있어서는 안 됩니다 .
경고
압착 위험 !
수동 임플란트 ( 예 : 금속판 , 나사 ) 를 사용하는 사람에게 압착 위험이 있습니다 .
보호 덮개가 열렸을 때에는 실장기의 내부에 접근하거나 실장기 쪽으로 몸을
기울이지 마십시오 .
이 위험 영역 안에 금속 물체가 들어가지 않도록 하십시오 .
주의
강력한 자기장에 의한 데이터 손상 !
강력한 자기장이 데이터 매체나 신용 카드 및 체크 카드에 저장된 데이터를 손상시킬 수
있습니다 .
데이터 캐리어와 체크 카드를 실장기 근처에 두지 마십시오 .
2 작동상의 안전 사용 설명서 SIPLACE X 시리즈 S
2.1 안전 지침 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
38

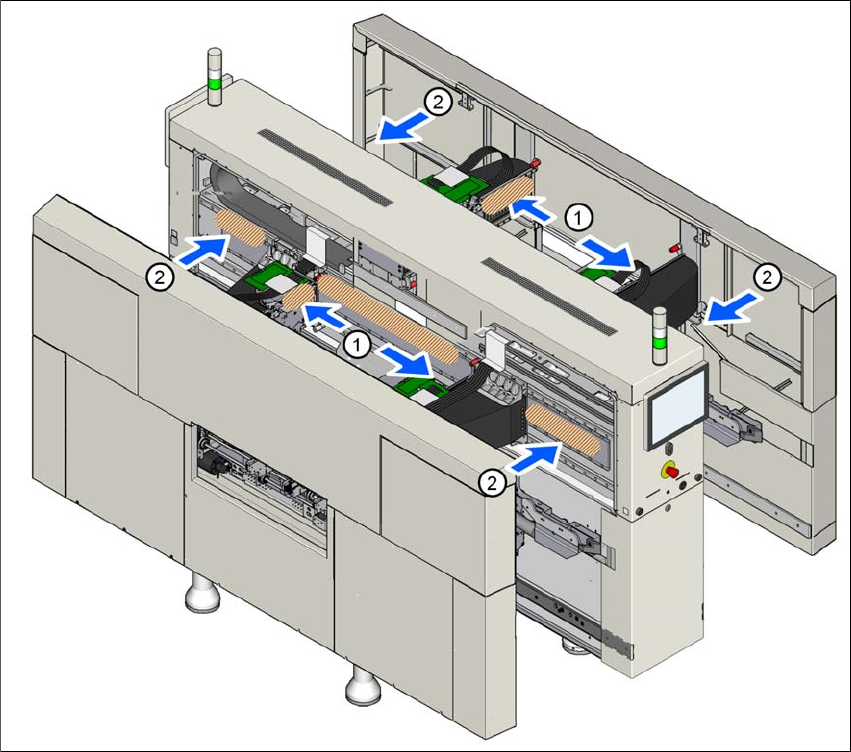

그림 2.1 - 1 선형 드라이브용 영구 자석의 위치 (SIPLACE X4i S 의 예가 표시됨 )
(1) X 선형 모터의 영구 자석
(2) Y 선형 모터용 영구 자석
영구 자석에서 작업 시 다음 사항을 참고하십시오 .
액티브 임플란트(예: 심장 박동 조절기) 또는 기타 철자성 보철물을 사용하는 사람들이 이러한
장치에서 작업하거나 그 근처에 접근하는 것은 명백히 금지됩니다 . 항상 선형 모터로부터
안전 거리를 유지하십시오 .
인력의 강력한 자기력은 자기 트랙의 바로 가까이에 있거나 주요 부품 이동 시 각별한 주의가
필요함을 의미합니다 . 강철 또는 철로 된 무겁거나 넓은 물체를 자기 트랙 가까이에 이동하지
마십시오. 인력의 자기력은 보이지 않으므로 자기 트랙의 가까이에서의 그 영향은 일반적으로
과소평가되어 있습니다 . 자기 인력은 갑자기 시작되어 자기 트랙과 비슷한 크기의 철자성
물체 ( 강철 또는 철 ) 의 가까이에서 수천 뉴튼에 이를 수 있습니다 .
자기 트랙을 다룰 때는 항상 적합한 작업 용구 및 보호복 ( 예 : 안전장갑 및 안전화 등 ) 을
착용하십시오 .
