사용 설명서 SIPLACE X 시리즈 S 2 작동상의 안전 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 2.2 경고 라벨 43 2.2.2 실장기에 부착되어 있는 경고 라벨 ( 기본 라벨 ) 그림 2.2 - 3 실장기에 부착된 경고 라벨 ( 예시 : SIPLACE X4i S 도시 ) 기본 라벨 부착 품목 W 024, 품목 번호 03155346-0 1 품목 W 006, 품목 …
2 작동상의 안전 사용 설명서 SIPLACE X 시리즈 S
2.2 경고 라벨 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
42

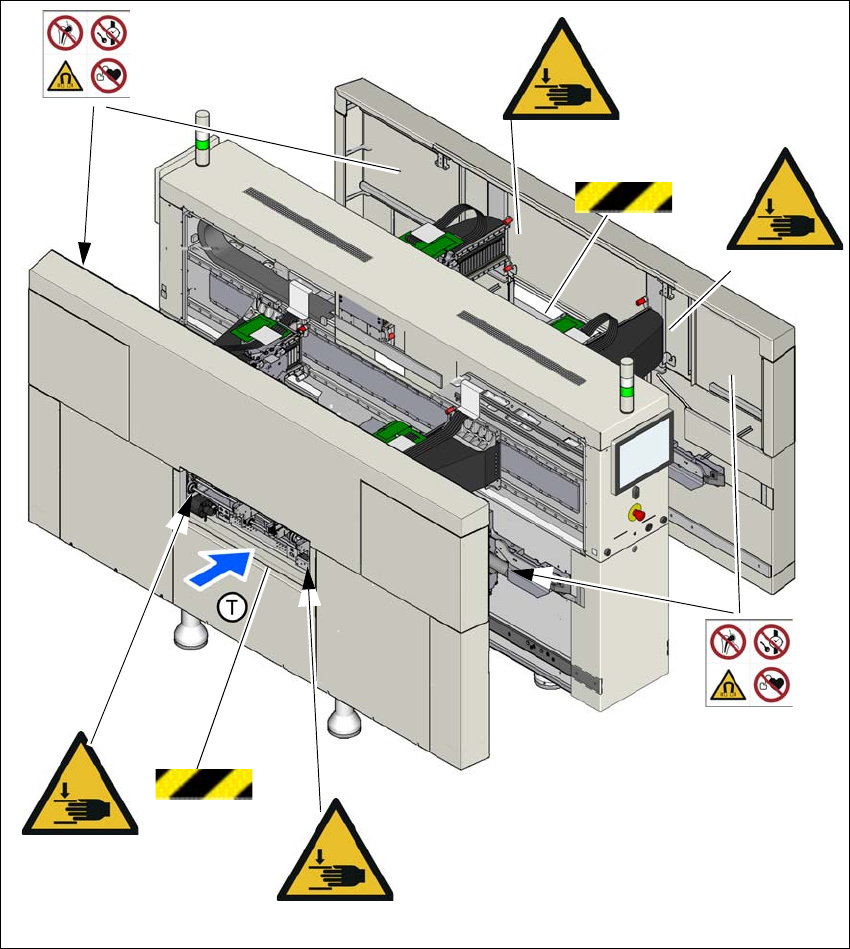

그림 2.2 - 2 실장기에 부착된 경고 라벨 2 부 ( 예시 : 핸드 가드가 장착된 SIPLACE X4 S) 기본 라벨 부착
품목 W 024, 품목 번호 03155346-01
품목 W 210, 품목 번호 03009350-01
(1) 경고 표시 , 4 개 보호 후드 아래
(T) PCB 이송 방향
W 210
1
1
W 024
W 024
W 024
사용 설명서 SIPLACE X 시리즈 S 2 작동상의 안전
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 2.2 경고 라벨
43
2.2.2 실장기에 부착되어 있는 경고 라벨 ( 기본 라벨 )

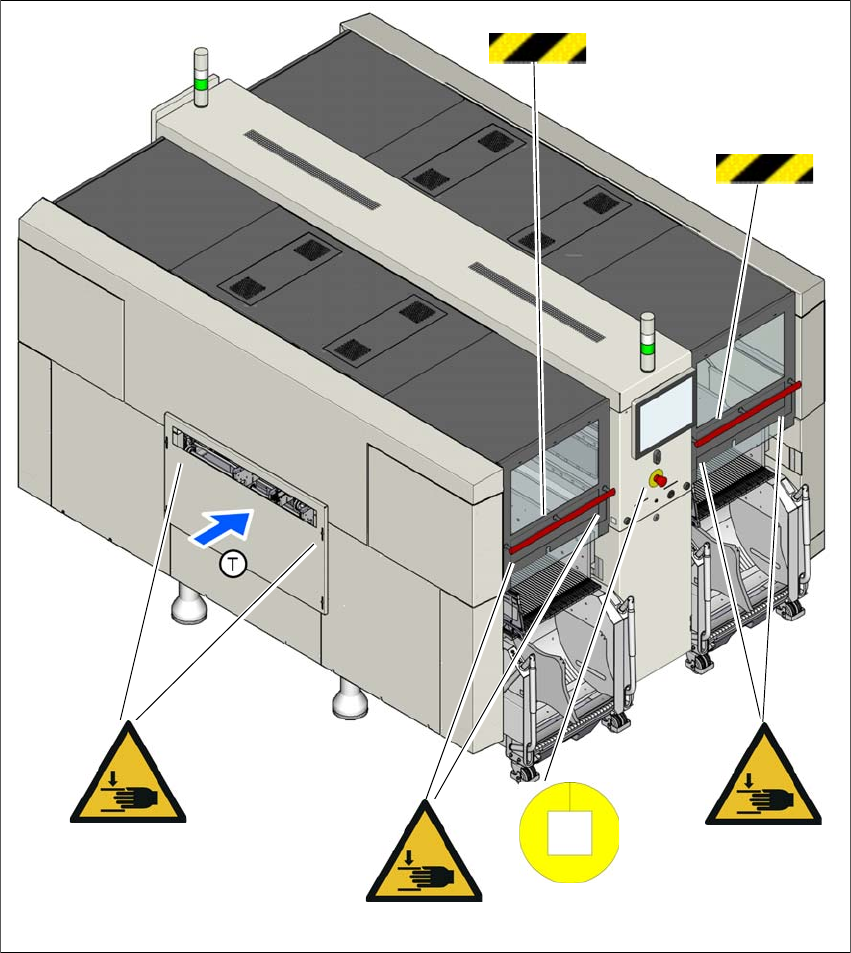

그림 2.2 - 3 실장기에 부착된 경고 라벨 ( 예시 : SIPLACE X4i S 도시 ) 기본 라벨 부착
품목 W 024, 품목 번호 03155346-01
품목 W 006, 품목 번호 03155812-01
(1) 경고 표시
(T) 이동 방향
경고 라벨은 금속 커버 패널의 안쪽면에 부착되어 있습니다 .
1
1
W 024
W 024
W 024
W 024
W 006
W 006
2 작동상의 안전 사용 설명서 SIPLACE X 시리즈 S
2.2 경고 라벨 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
44
2.2.3 경고 라벨의 의미 및 설명 ( 기본 라벨 부착 )
2.2.3.1 정보 표시 M002
2
품목 M 002, 그림 2.2 - 1(41 페이지 ), 품목 번호 3155798-01 또는
품목 M 002, 그림 2.2 - 4
(48 페이지 ), 품목 번호 3155798-01
( 실장기 한 대당 수량 : 1)
2.2.3.2 경고 라벨 레이저 등급 2
2
품목 W 레이저 등급 2, 그림 2.2 - 1(41 페이지 ), 품목 번호 03155298-01
( 실장기 한 대당 수량 : 1)
2.2.3.3 경고 라벨 W 024
2
W 024, 그림 2.2 - 1(41 페이지 ) 및 그림 2.2 - 2(42 페이지 ), 품목 번호 03155346-01
( 실장기 한 대당 수량 : 16)
2
2
2
2
2
2
2
2
실장기의 안전 작동
실장기의 안전 작동은 전적으로 사용 설명서와 안전 지침을
숙지하고 이를 실행에 옮기는 작업자에게 달려있습니다 .
2
2
2
레이저 방사
레이저 등급 2
IEC 60825-1:2014 에 의거
빔을 들여다보지 마십시오 !
2
2
2
손 부상 경고
여기에 손을 대면 팔이나 손에 부상을 입을 수 있습니다 .
실장기 작동 중에는 실장기 안에 손을 넣지 마십시오 .
인접한 실장기 안쪽으로 손을 넣지 마십시오 .
