Q A 表 ＮＯ． 2 ＮＯ． 2 (2/3) 机种 确认方法 通过规定马达托架表面至轴套前端 ( 接触部 ) 的距离来确保行程 规格值：设定为 189.5mm ～ 190.0mm 确保有效行程 规格值：设定为 189.5mm ～ 190.0mm CDE CDE CDE CDE CDE No. CDE ① ② No. 担当人 ③ 0 佐藤 ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 新制订 40243497 马达托架 (L) 单侧 变更履历 40243…
Q
A
表
ＮＯ．
1
ＮＯ．
1 (1/3)
机种
确认方法
通过规定支架板表面到螺母前端的距离来确保行程
规格值：设定为9.0mm～9.5mm
确保有效行程
规格值：设定为9.0mm～9.5mm
CDE
CDE
CDE
CDE
CDE
No. CDE
①
②
No.
担当人
③
0
佐藤
④
⑤
⑥
⑦
⑧
⑨
⑩
故障发生履历
RX-8
装置名称 基板传送 确认方法及调整方法（故障处理方法）
機能名

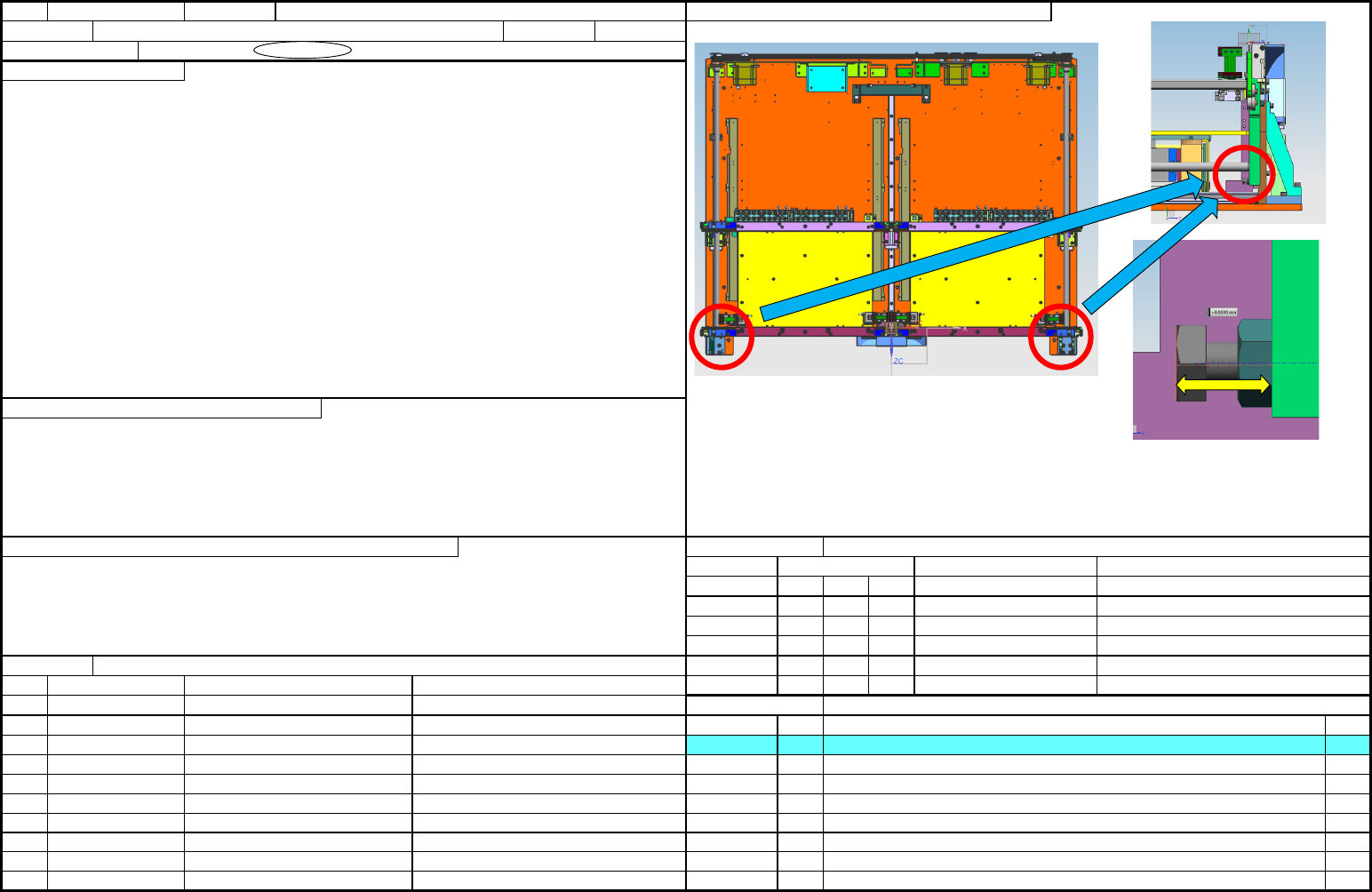

宽度调整机械限位器的调整1 (Single)
制作日
2021/5/14
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
日期 发生时期 内容 处理
对象元件
货号 品名 有关质量特性
40215211
轨道支架板(1)
变更履历
40215212
轨道支架板(2)
日期 内容
SM904**03SD
六角螺栓 M4X0.7 L=**
2021/5/14
新制订
NM6040001SC
六角 螺母 M4X×0.7 1种
3-1
Q
A
表
ＮＯ．
2
ＮＯ．
2 (2/3)
机种
确认方法
通过规定马达托架表面至轴套前端(接触部)的距离来确保行程
规格值：设定为189.5mm～190.0mm
确保有效行程
规格值：设定为189.5mm～190.0mm
CDE
CDE
CDE
CDE
CDE
No. CDE
①
②
No.
担当人
③
0
佐藤
④
⑤
⑥
⑦
⑧
⑨
⑩
新制订
40243497
马达托架 (L) 单侧
变更履历
40243496
马达托架 (R) 单侧
日期 内容
40201640
分开式轴套(SCSS1215C)
2021/5/14
对象元件
货号 品名 有关质量特性
故障发生履历
日期 发生时期 内容 处理
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-8
装置名称 基板传送 确认方法及调整方法（故障处理方法）
機能名
宽度调整机械限位器的调整2 (Single)
制作日
2021/5/14
3-2
Q
A
表
ＮＯ．
1
ＮＯ．
1 (3/3)
机种
确认方法
在装置装配时就确保贴片高度的平面度
平面度：调整到0.1mm以内。
贴片高度的调整
调整规格：将贴片高度调整到0.1mm以内
记载检查结果：测定、记载8处，留下记录
Lane1：Unit1 L/R、Unit2 L/R
Lane2：Unit1 L/R、Unit2 L/R
贴片高度过大或过小导致的质量问题
CDE
CDE
CDE
CDE
CDE
No. CDE
①
②
No.
担当人
③
0
佐藤
④
⑤
⑥
⑦
⑧
⑨
⑩
新制订
40200906
基板导轨 变更履历
日期 内容
2021/5/14
对象元件
货号 品名 有关质量特性
故障发生履历
日期 发生时期 内容 处理
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-8
装置名称 基板传送 确认方法及调整方法（故障处理方法）
機能名
贴片高度调整 (Single)
制作日
2021/5/14
3-3
