Q A 表 ＮＯ． 2 ＮＯ． 2 (3/3) 机种 確認方法 ・ 目视确认 ・ 伺服调整工序中的磁极检侧应正常结束 ・ 使标尺的计数方向和电动机的动作朝向一致 ・ 动作方向不一样导致 X 轴不动作 CDE CDE CDE CDE CDE ＮＯ CDE ① ② NO. 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 货号 品名 内容 变更履历 40254765 X_FRAM E_L_ASSY X 轴磁极检出 ( UNIT2) 日期 402547…
Q
A
表
ＮＯ．
1
ＮＯ．
1 (2/3)
机种
确认方法
・目视确认
・伺服调整工序中的磁极检侧应正常结束
・使标尺的计数方向和电动机的动作朝向一致
・动作方向不一样导致Y轴不动作
CDE
CDE
CDE
CDE
CDE
ＮＯ
CDE
①
②
NO.
担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
变更履历
日期
40254761 G1_ASM
Y轴磁极检出(UNIT1/UNIT2)
对象元件
40159281
货号 品名 有关质量特性
日期 发生时期 内容 处理
故障发生履历

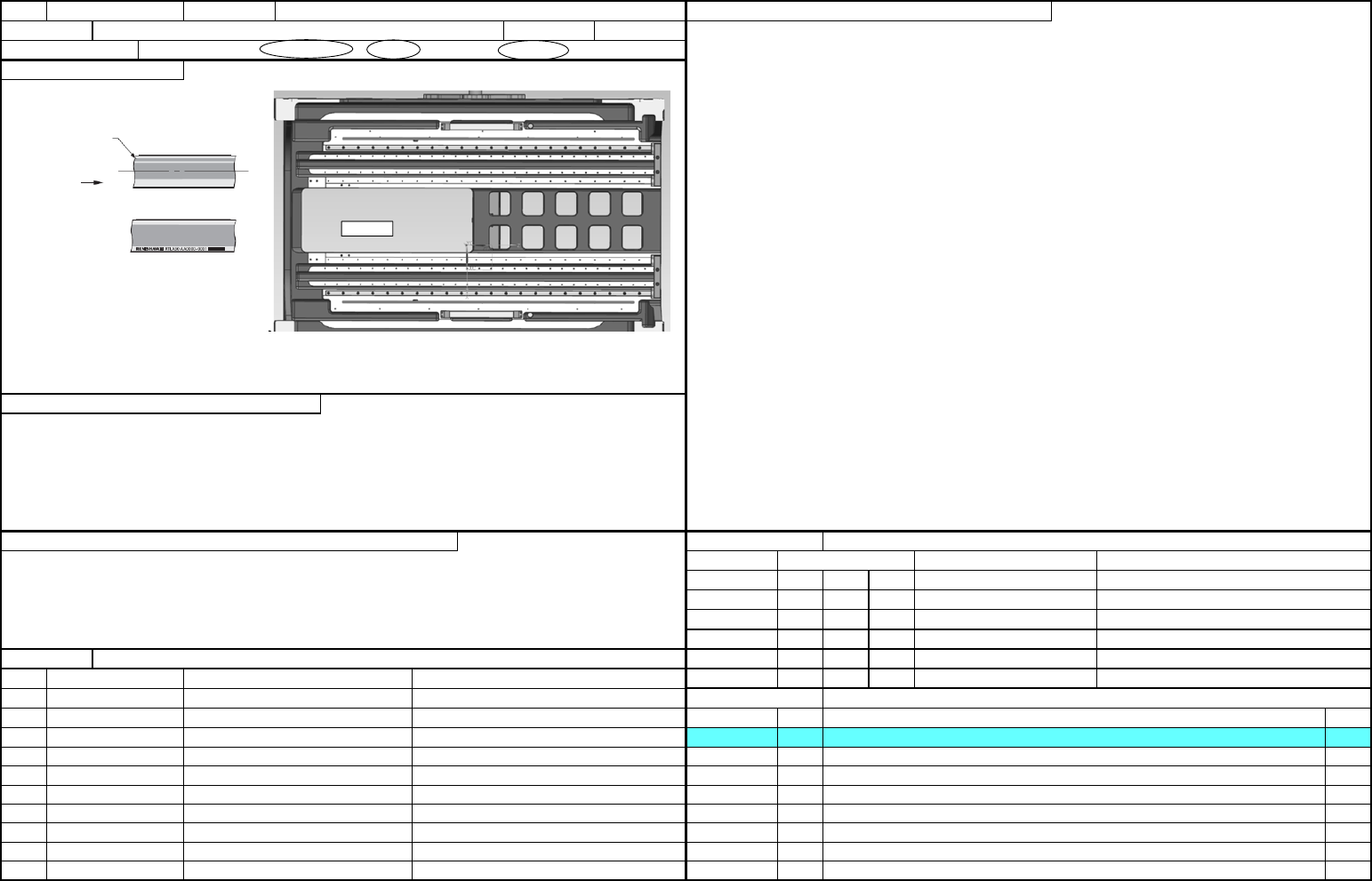

左图中的标尺安装朝向为下图所示
RX-8
装置名称
X/Y
确认方法及调整方法（故障处理方法）
功能名称
Y轴标尺安装
制作日
2018.03.20
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
※UNIT1、2均是相同的朝向。
OR
显示计数方向
计数的増加方向
从LM导轨安装面看MAIN_FRAME
1-2
Q
A
表
ＮＯ．
2
ＮＯ．
2 (3/3)
机种
確認方法
・目视确认
・伺服调整工序中的磁极检侧应正常结束
・使标尺的计数方向和电动机的动作朝向一致
・动作方向不一样导致X轴不动作
CDE
CDE
CDE
CDE
CDE
ＮＯ
CDE
①
②
NO.
担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
货号 品名
内容
变更履历
40254765 X_FRAME_L_ASSY
X轴磁极检出(UNIT2)
日期
40254762 X_FRAME_R_ASSY
X轴磁极检出(UNIT1)
有关质量特性
对象元件
40159280
日期 发生时期 内容 处理
故障发生履历
RX-8
装置名称
X/Y
确认方法及调整方法（故障处理方法）
功能名称
Y轴标尺安装
制作日
2018.03.20
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）

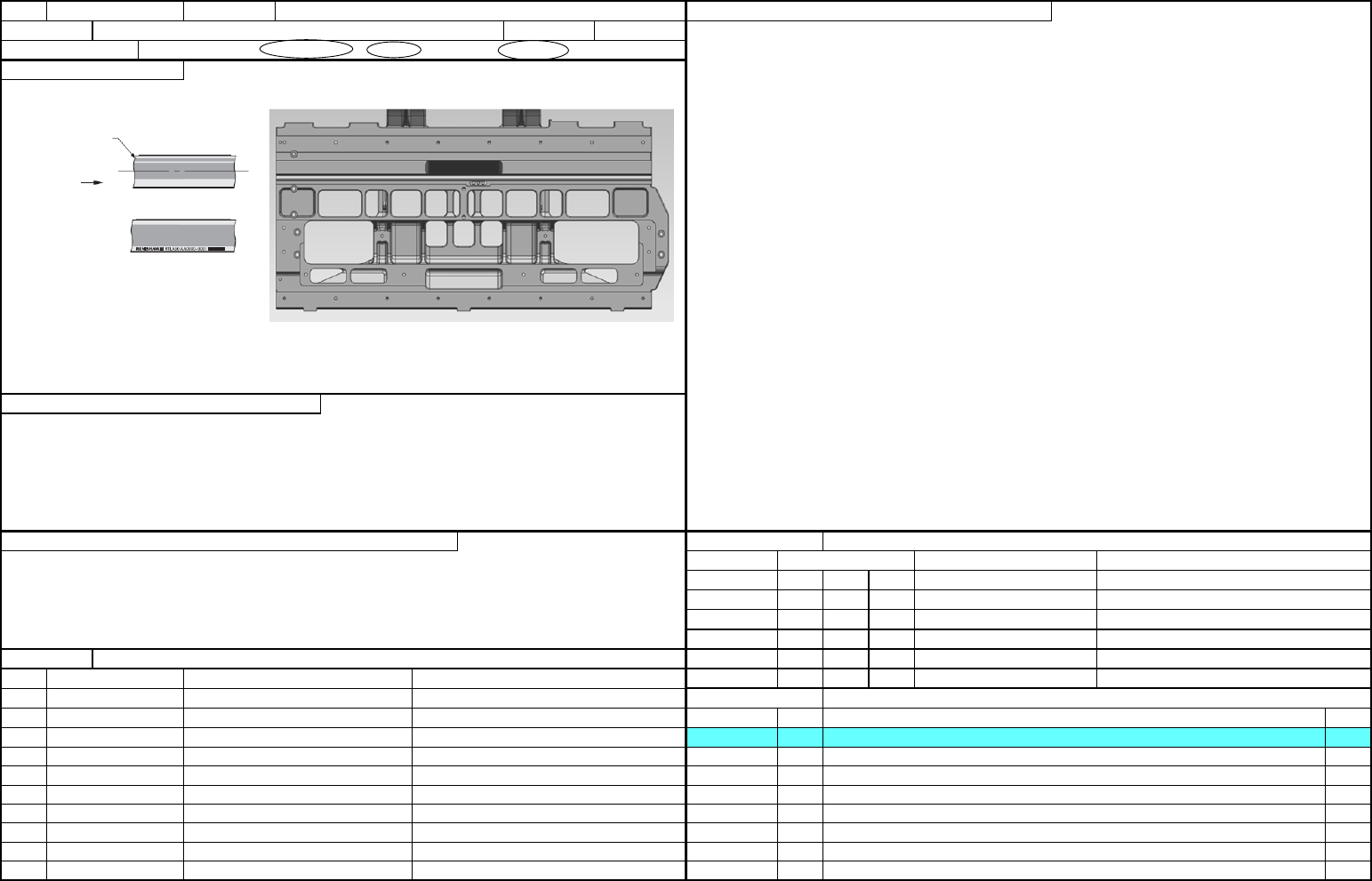

左图中的标尺安装朝向为下图所示
※UNIT1、2均是相同的朝向。
从装置正面看，右侧是计数増加方向
OR
显示计数方向
计数的増加方向
从LM导轨安装面看X_FRAME
1-3
Q
A
表
ＮＯ．
1
ＮＯ．
1 (1/6)
机种
确认方法
本调整方法是为了确保获得吸嘴齿轮的弹簧弹力。
有导致贴片θ方向精度劣化的危险。
CDE
CDE
CDE
CDE
CDE
No. CDE
①
②
No.
担当人
③
1
仲河
④
⑤
⑥
⑦
⑧
⑨
⑩
40237226 RN_NOZZLE_SCISSORS_GEAR
40241283 SHAFT(S051A) 2021/3/12
新制作
40237225 RN_NOZZLE_GEAR_2
40237224 RN_NOZZLE_GEAR_1
40241057 SPRING_NZ GEAR
变更履历
40241062 RETAINING C RING_SHAFT
日期 内容
对象元件
货号 品名 有关质量特性
日期 发生时期 内容 处理

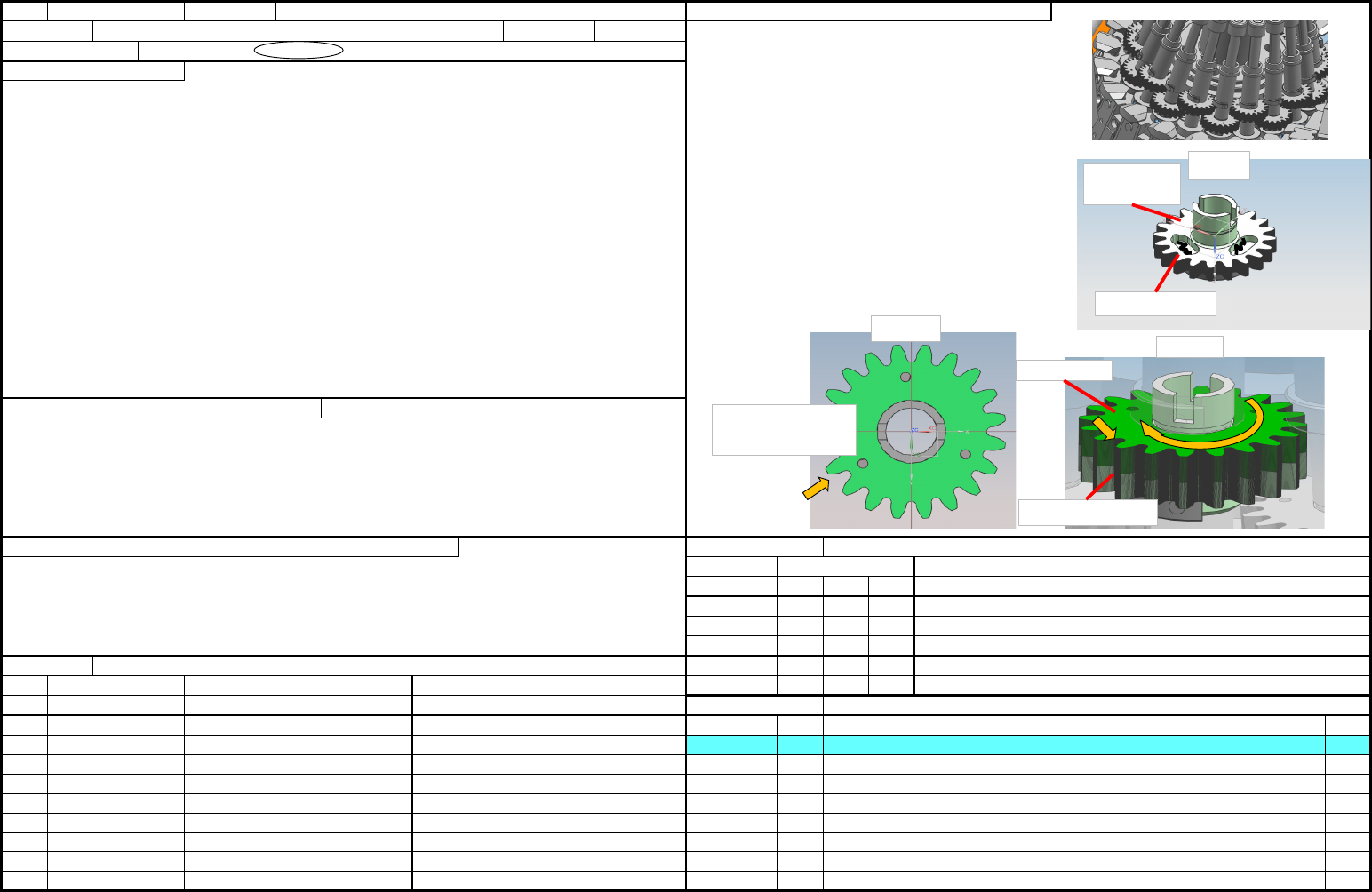

使吸嘴齿轮接触到针，放入弹簧部分完成连接。
故障发生履历
RX-8
装置名称
贴装头 (P20)
确认方法及调整方法（故障处理方法）
功能名称
RN剪刀齿轮部分的连接方法
制作日
2021.03.12
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
从弹簧压力最大处开始缓慢朝松弛方向旋转，在与吸嘴齿轮相位最早啮合的位置滑动插入剪刀齿轮。
吸嘴齿轮1
(or2)
吸嘴齿轮弹簧
吸嘴齿轮1(or2)
剪刀齿轮
图3
图１
图2
使剪刀齿轮左下方的
针与齿底部齐平。
1. 使吸嘴齿轮接触到针，注意朝向，向中间放入吸嘴齿轮弹簧(图1)
2. 使剪刀齿轮也接触到针，穿过吸嘴齿轮的轴套好。
注意针的位置(图2)套好齿轮，固定C形环。
3. 注意不要旋转吸嘴齿轮，顺时针旋转剪刀齿轮直至转不动。
4. 从尽头再向逆时针方向旋转，在与吸嘴齿轮相位最早啮合的位置
上向下滑动以插入吸嘴齿轮 (图3)
2-1
