QA表
ＮＯ．
机种

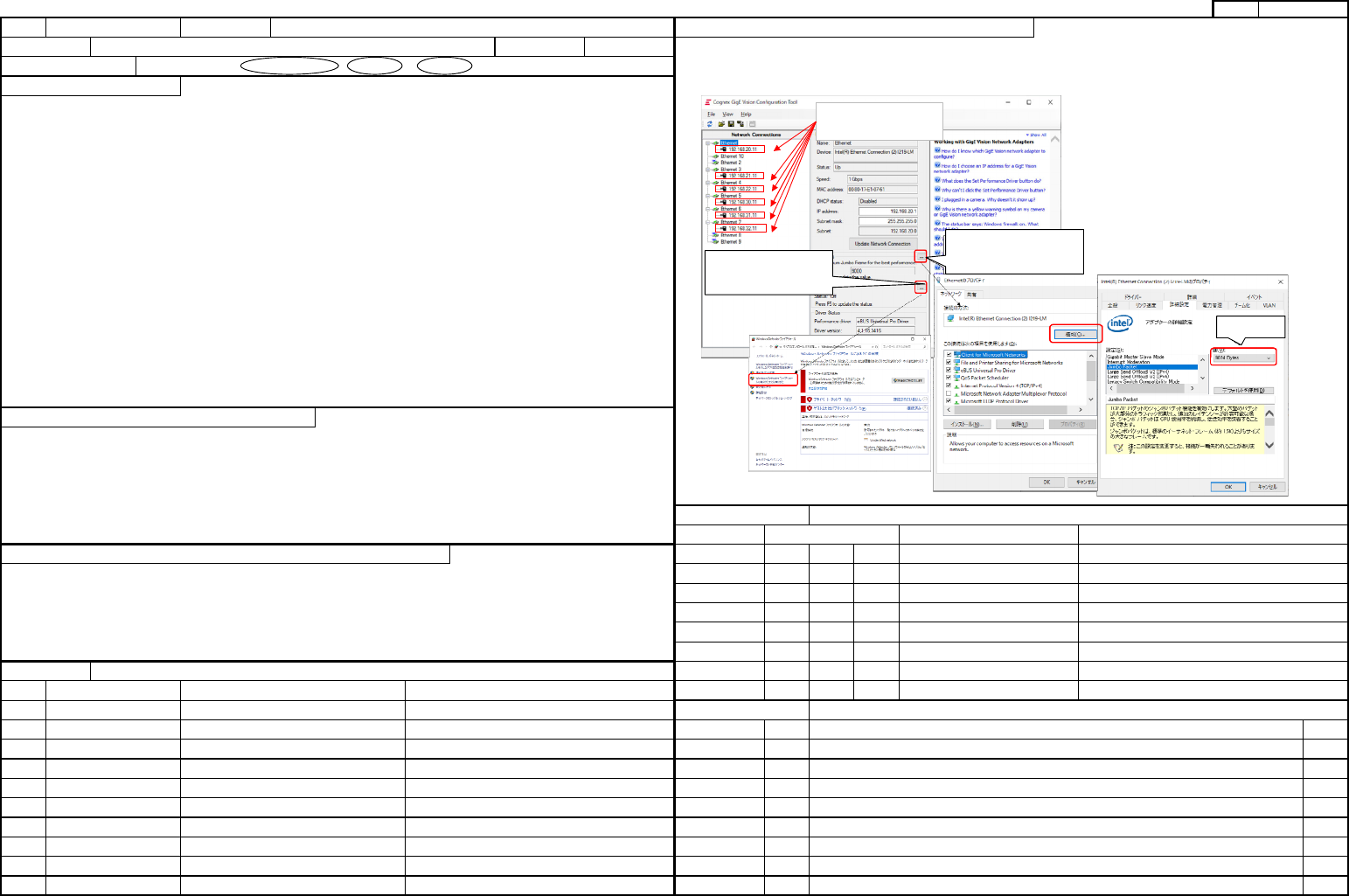

确认屏幕分辨率、防火墙无效、摄像机的连接台数。
未设置屏幕分辨率、防火墙无效时，请按照下述进行设置。
摄像机的连接台数没有6台时，请确认缆线的连接情况。
GIGE 摄像机设置2(确认摄像机和设置)
CDE
CDE
CDE
CDE
CDE
CDE
CDE
No. CDE
①
②
No.
担当人
③ 近藤
④
⑤
⑥
⑦
⑧
⑨
⑩
新制订
变更履历
日期 内容
2021/5/17
货号 品名 有关质量特性
对象元件
内容 处理
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值）
功能作用（规格调整值的意义）
故障发生履历
日期 发生时期
功能名称
GIGE摄像机初始设置
制作日
2021/5/17
质量保证类别
功能・安全性　/　可靠性　/　安全性　/　商品特点
2
RX-8
装置名称 电气 确认方法及调整方法（故障处理方法）
显示所连接的摄像机
① 确认屏幕分辨率
带！标记时，进行通信设置。
② 确认防火墙无效为On时，
防火墙设为无效。
设置为最大值
6-25
QA表
ＮＯ．
机种

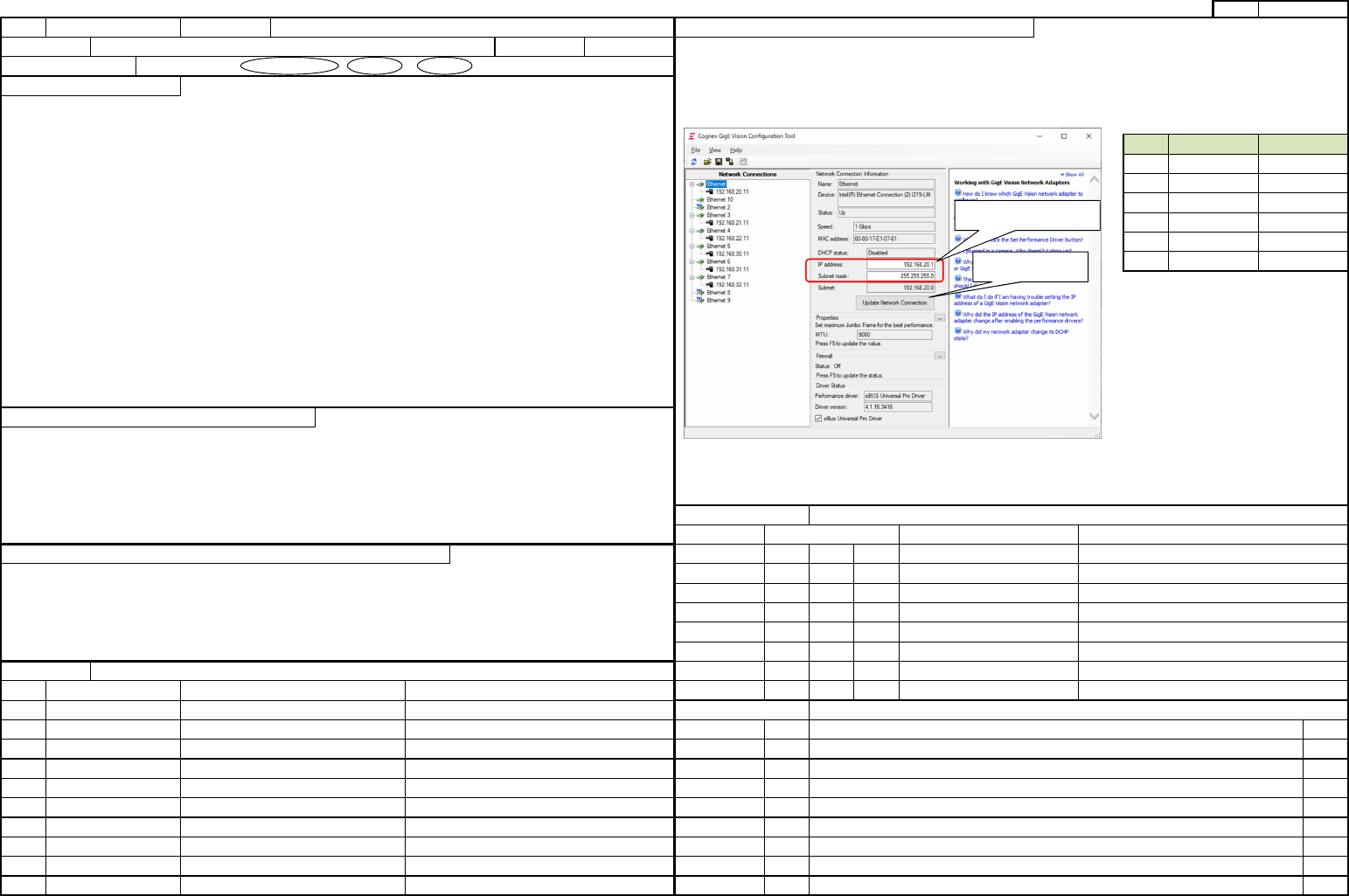

执行NIC设置。
选择Ethernet，在设置IP address和Subnet mask后按下更新按钮。设置值请参照下表。
同样进行Ethernet3～7的设置。
GIGE 摄像机设置3(NIC设置)
Net work
Ethernet
Ethernet 3
Ethernet 4
Ethernet 5
Ethernet 6
Ethernet 7
CDE
CDE
CDE
CDE
CDE
CDE
CDE
No. CDE
①
②
No.
担当人
③ 近藤
④
⑤
⑥
⑦
⑧
⑨
⑩
192.168.32.1 255.255.255.0
192.168.22.1 255.255.255.0
192.168.30.1 255.255.255.0
192.168.31.1 255.255.255.0
新制订
变更履历
日期 内容
2021/5/17
货号 品名 有关质量特性
对象元件
内容 处理
预想故障（应规格调整值不良而发生的故障）
3
RX-8
装置名称 电气 确认方法及调整方法（故障处理方法）
质量特性(规格调整值）
功能作用（规格调整值的意义）
故障发生履历
日期 发生时期
功能名称
GIGE摄像机初始设置
制作日
2021/5/17
质量保证类别
功能・安全性　/　可靠性　/　安全性　/　商品特点
NIC 设置地址 Subnet mask设置
192.168.20.1 255.255.255.0
192.168.21.1 255.255.255.0
③ 设置IP地址与子网掩码。
④ 按下更新按钮。
6-26
QA表
ＮＯ．
机种

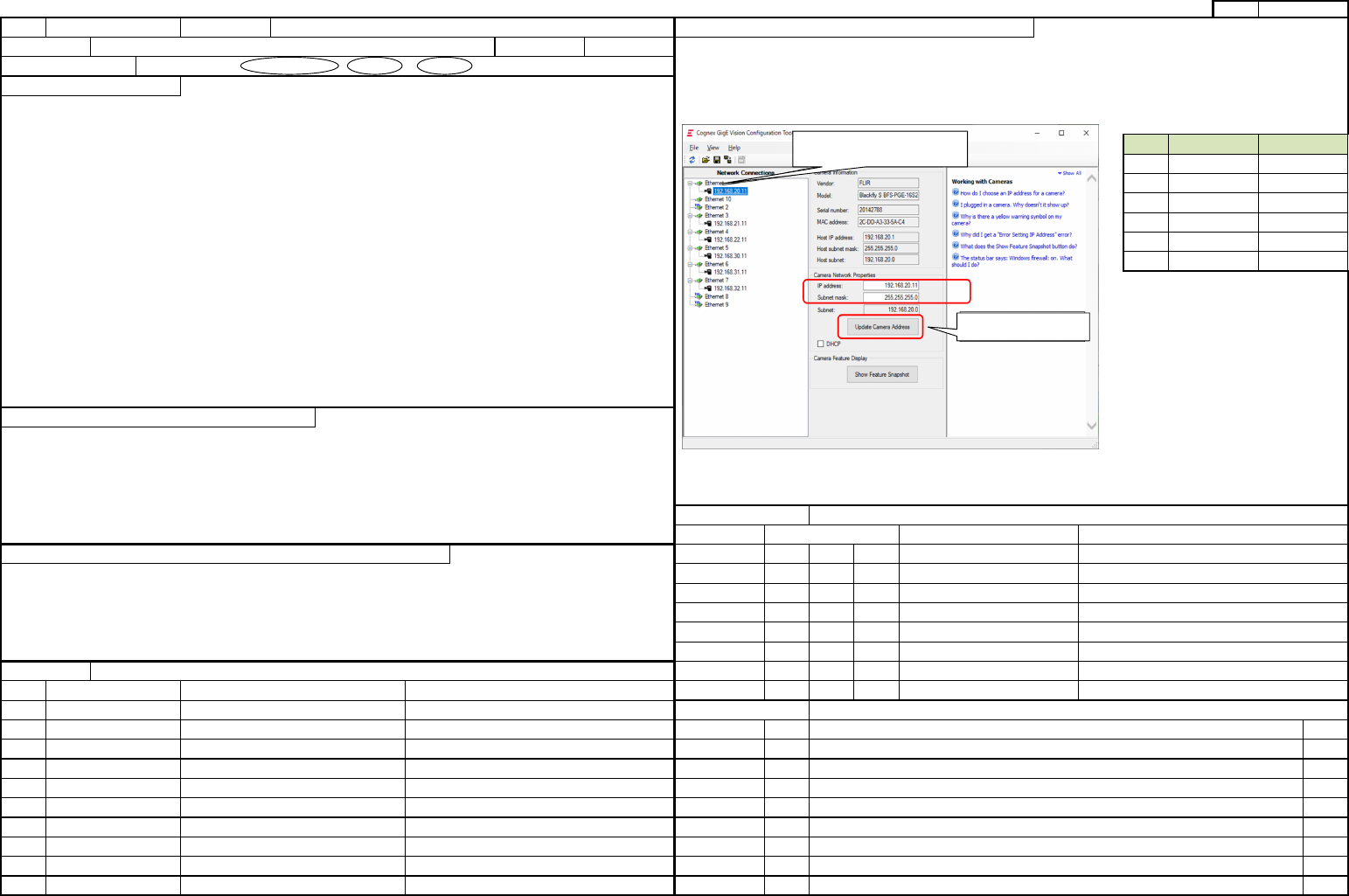

执行摄像机IP设置。
选择Ethernet下的摄像机图标，设置IP address和Subnet mask后，按下更新按钮。
同样进行Ethernet3～7的设置。
GIGE 摄像机设置4(设置摄像机 IP)
Net work
Ethernet
Ethernet 3
Ethernet 4
Ethernet 5
Ethernet 6
Ethernet 7
CDE
CDE
CDE
CDE
CDE
CDE
CDE
No. CDE
①
②
No.
担当人
③ 近藤
④
⑤
⑥
⑦
⑧
⑨
⑩
4
RX-8
装置名称 电气 确认方法及调整方法（故障处理方法）
质量特性(规格调整值）
功能作用（规格调整值的意义）
故障发生履历
日期 发生时期
功能名称
GIGE摄像机初始设置
制作日
2021/5/17
质量保证类别
功能・安全性　/　可靠性　/　安全性　/　商品特点
摄像机侧地址
Subnet mask 设置
192.168.20.11 255.255.255.0
192.168.21.11 255.255.255.0
内容 处理
预想故障（应规格调整值不良而发生的故障）
对象元件
新制订
变更履历
日期 内容
2021/5/17
货号 品名 有关质量特性
192.168.32.11 255.255.255.0
192.168.22.11 255.255.255.0
192.168.30.11 255.255.255.0
192.168.31.11 255.255.255.0
设置IP后按下更新按钮。
选择要设置的Ethernet的摄像机图标，分
别进行设置
6-27
