QA 表 ＮＯ． 机种 No. 1 2 ・ 測定 PS1 、 2 输出电压时，通过各部的 OUTPUT 端子进行。 调整是为了保证电气回路全部正常动作 对于 PS1 ，考虑到供料器台架（满载时）的电压下降，设定得高一点 CDE CDE ・ 电气回路的误动作 CDE ・ 电气回路的故障 CDE CDE CDE CDE No. CDE ① ② No. 担当人 ③ 冈村 ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ RX-8 装置名称 电气 确认方法及调整方法…
Q
A
表
ＮＯ．
1
ＮＯ．
1 (1/1)
机种
确认方法

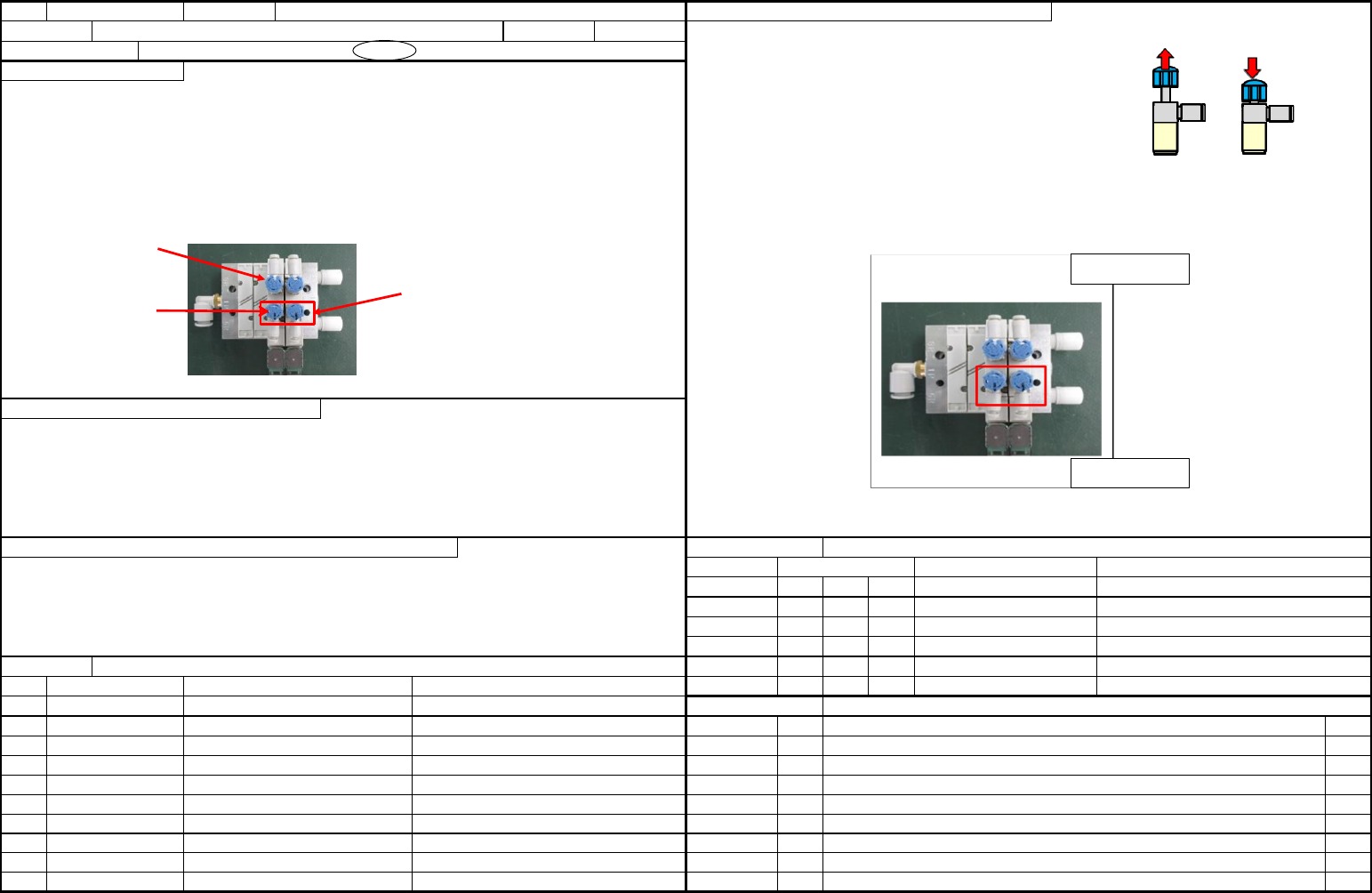

变更速度控制器设定的方法
1. 向上拉电磁阀的蓝色旋钮，可以进行调整。
对调整限动器动作的速度控制器进行规定，将限动器上所加负载控制在设计值之内。
2. 向下压电磁阀的蓝色旋钮，可以使之固定锁紧。
规格值：
调整方法
将白色标记侧的速度控制器，设定为从全开旋转7圈拧紧
将白色标记侧的速度控制器，设定为从全开旋转7圈拧紧。 1.调整时 2.锁紧
将黑色标记侧红框的速度控制器，设定为从全开旋转7圈拧紧
将黑色标记侧红框的速度控制器，设定为从全开旋转7圈拧紧。
将黑色标记 红框之外的，设定为从全开旋转5圈拧紧
将黑色标记 红框之外的，设定为从全开旋转5圈拧紧。
白色标记
红框
黑色标记
确保部件的可靠性
限动器破损
CDE
CDE
CDE
CDE
CDE
No. CDE
①
②
No.
担当人
③
0
森本
④
⑤
⑥
⑦
⑧
⑨
⑩
新制订
变更履历
日期 内容
2021/5/6
对象元件
货号 品名 有关质量特性
故障发生履历
日期 发生时期 内容 处理
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-8
装置名称
STOPPER
确认方法及调整方法（故障处理方法）
功能名称 速度控制器的调整 制作日
2021/5/6
速度控制器位置
单侧传送时
红框内的速度控制器
装置前侧
装置后侧
5-1
QA表
ＮＯ．
机种
No.
1
2
・測定PS1、2输出电压时，通过各部的OUTPUT端子进行。
调整是为了保证电气回路全部正常动作
对于PS1，考虑到供料器台架（满载时）的电压下降，设定得高一点
CDE
CDE
・电气回路的误动作
CDE
・电气回路的故障
CDE
CDE
CDE
CDE
No. CDE
①
②
No.
担当人
③ 冈村
④
⑤
⑥
⑦
⑧
⑨
⑩
RX-8
装置名称 电气 确认方法及调整方法（故障处理方法）
功能名称
DC电源输出电压的调整
制作日
2021/3/24
电源记号
电气设备部MONITOR测定端子 (CN2)
注1.以旋钮调整时，注意不要使电压值超过规格调整值。
・当开关式电源的输出电压不符合规格调整值时，转动各开关式电源内的输出电压可变旋钮进行调整。质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
测定电压值
+26.1V±0.1V
+48.1V±0.1V
PS1
PS2
PS1的电压输出端子+V(＋24V) 和 -V(G24)
PS2的电压输出端子+V(＋48V) 和 -V(G48）
故障发生履历
日期 发生时期 内容 处理
预想故障（应规格调整值不良而发生的故障）
对象元件
40252179 ELECTRICAL_BOX_RX-8_ASSY
变更履历
货号 品名 有关质量特性
内容
2021/3/24
新制订
日期
1
6-1
QA表
ＮＯ．
机种

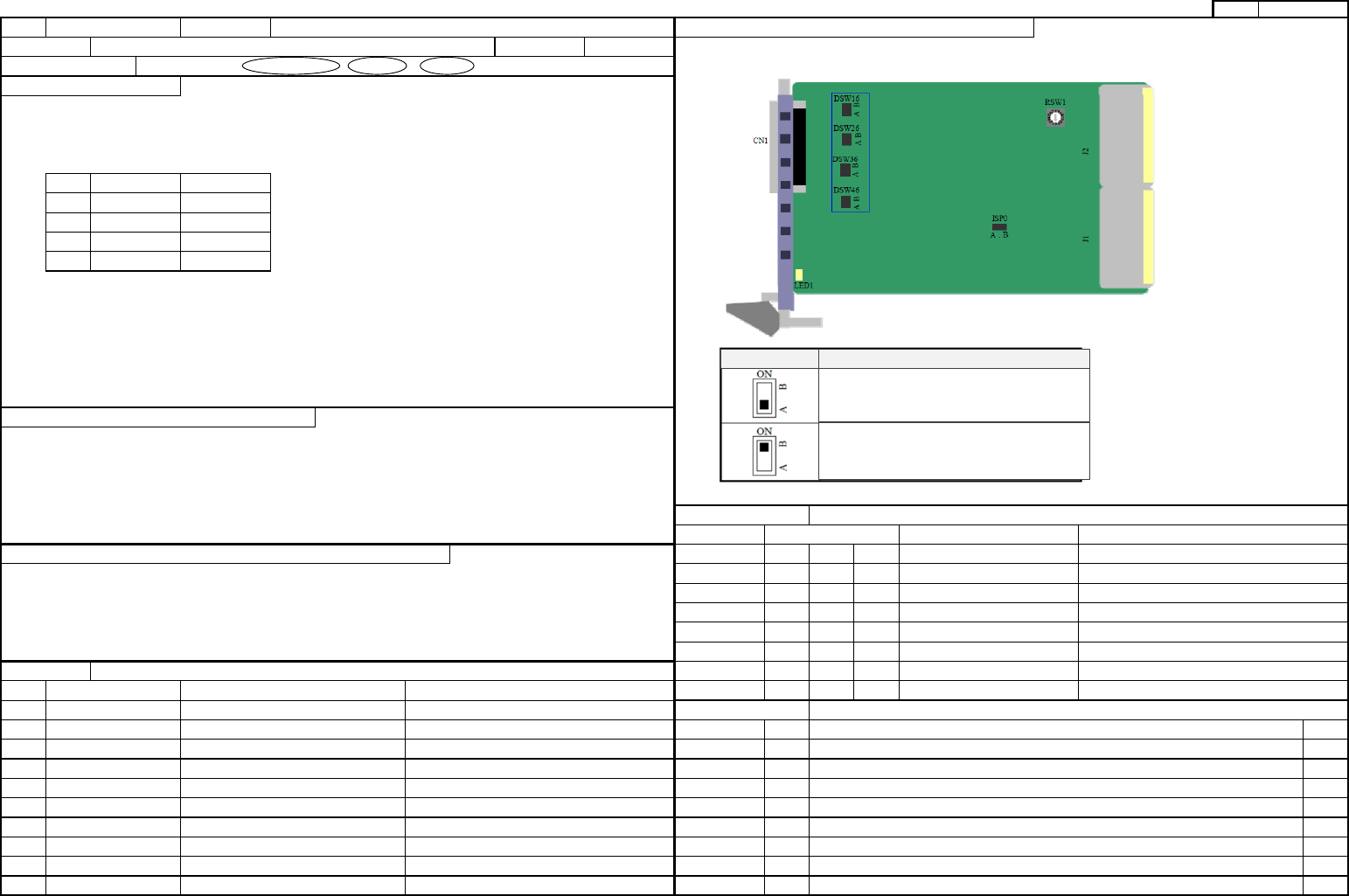

DIP SW 设置
控制装置供料器的CAN基板。
设置终端电阻
CH
1
2
3
4
CDE
CDE
CDE
CDE
CDE
CDE
CDE
No. CDE
①
②
No.
担当人
③ 冈村
④
⑤
⑥
⑦
⑧
⑨
⑩
2021/3/24
新制订
40247747 4CH CAN BOARD
变更履历
日期 内容
对象元件
货号 品名 有关质量特性
预想故障（应规格调整值不良而发生的故障）
功能作用（规格调整值的意义）
故障发生履历
日期 发生时期
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
内容 处理
SW编号
DSW16
DSW26
DSW36
DSW46
终端电阻
有
有
有
有
1
RX-8
装置名称 电气 确认方法及调整方法（故障处理方法）
功能名称
4CH CAN BOARD 设置
制作日
2021/3/24
设置
说明
A侧：无终端电阻(出厂时设置)
B侧：有终端电阻
6-2
