RX-8_QA表.pdf - 第17页
Q A 表 ＮＯ． 1 ＮＯ． 1 (2/2) 机种 确认方法 规定 ATC 的开闭门动作速度，使动作稳定。 调整规格：左旋全部打开后，再右旋 6 圈拧紧。 各单元配备 1 个（标准） ATC 墨盒时的调整方法 确保开闭门动作的稳定 吸嘴弹出问题 CDE CDE CDE CDE CDE No. CDE ① ② No. 担当人 ③ 0 佐藤 ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ RX-8 装置名称 ATC 确认方法及调整方法（故障处理方法） 功能名…
Q
A
表
ＮＯ．
1
ＮＯ．
1 (1/2)
机种
确认方法
对工具交换支架板安装面到限动器螺栓前端的距离进行规定，以此来确保行程
调整规格：设定为13.5mm～13.8mm
【目标值：13.5mm时】 调整规格：设定为13.5mm～13.8mm
确保有效行程
吸嘴的安装拆卸出问题
CDE
CDE
CDE
CDE
CDE
No. CDE
①
②
No.
担当人
③
0
佐藤
④
⑤
⑥
⑦
⑧
⑨
⑩
RX-8
装置名称
ATC
确认方法及调整方法（故障处理方法）
功能名称 机械限动器的调整 制作日
2021/5/14
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障） 故障发生履历
日期 发生时期 内容 处理
对象元件
货号 品名 有关质量特性
新制订
40201196
工具交换支架板 变更履历
EZ445454601
限动器螺栓 (SUB-M4X20)
日期 内容
2021/5/14
限动器螺栓 (SUB-4MX20)
工具交换支架板
4-1
Q
A
表
ＮＯ．
1
ＮＯ．
1 (2/2)
机种
确认方法
规定ATC的开闭门动作速度，使动作稳定。
调整规格：左旋全部打开后，再右旋6圈拧紧。
各单元配备1个（标准）ATC墨盒时的调整方法
确保开闭门动作的稳定
吸嘴弹出问题
CDE
CDE
CDE
CDE
CDE
No. CDE
①
②
No.
担当人
③
0
佐藤
④
⑤
⑥
⑦
⑧
⑨
⑩
RX-8
装置名称
ATC
确认方法及调整方法（故障处理方法）
功能名称 电磁阀速度控制器的调整 制作日
2021/5/14
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障） 故障发生履历
日期 发生时期 内容 处理
对象元件
货号 品名 有关质量特性
新制订
40207031 RELAY (M4GA180R-M5-D-8-3)
单侧传送・ATC开闭门的开关速度
变更履历
日期 内容
2021/5/14
CHG MV1
CHG MV2
<1> □ 部を引っ張り
ロ ックを解除する
<2 > □ 部を左廻しで
全開にする
<3 > □ 部～□部に掛かる様
マーキングをする
<4> マーキングを目印として
□部を右廻しする
<5 > □ 部を押し込み
ロックする
ATC開閉
右廻し量 :
6回転
ﾏｰｷﾝｸﾞ : 無し
装置前侧
装置后侧
ATC开关
右旋转量: 6圈
标记:无
<1>向上提头部解除
锁紧
<2> 向左旋转头部全
部打开
<3> 从头部～底部做标记 <4> 将标记作为记号向右
旋转头部
<5> 按下头部锁紧
4-2
Q
A
表
ＮＯ．
1
ＮＯ．
1 (1/1)
机种
确认方法

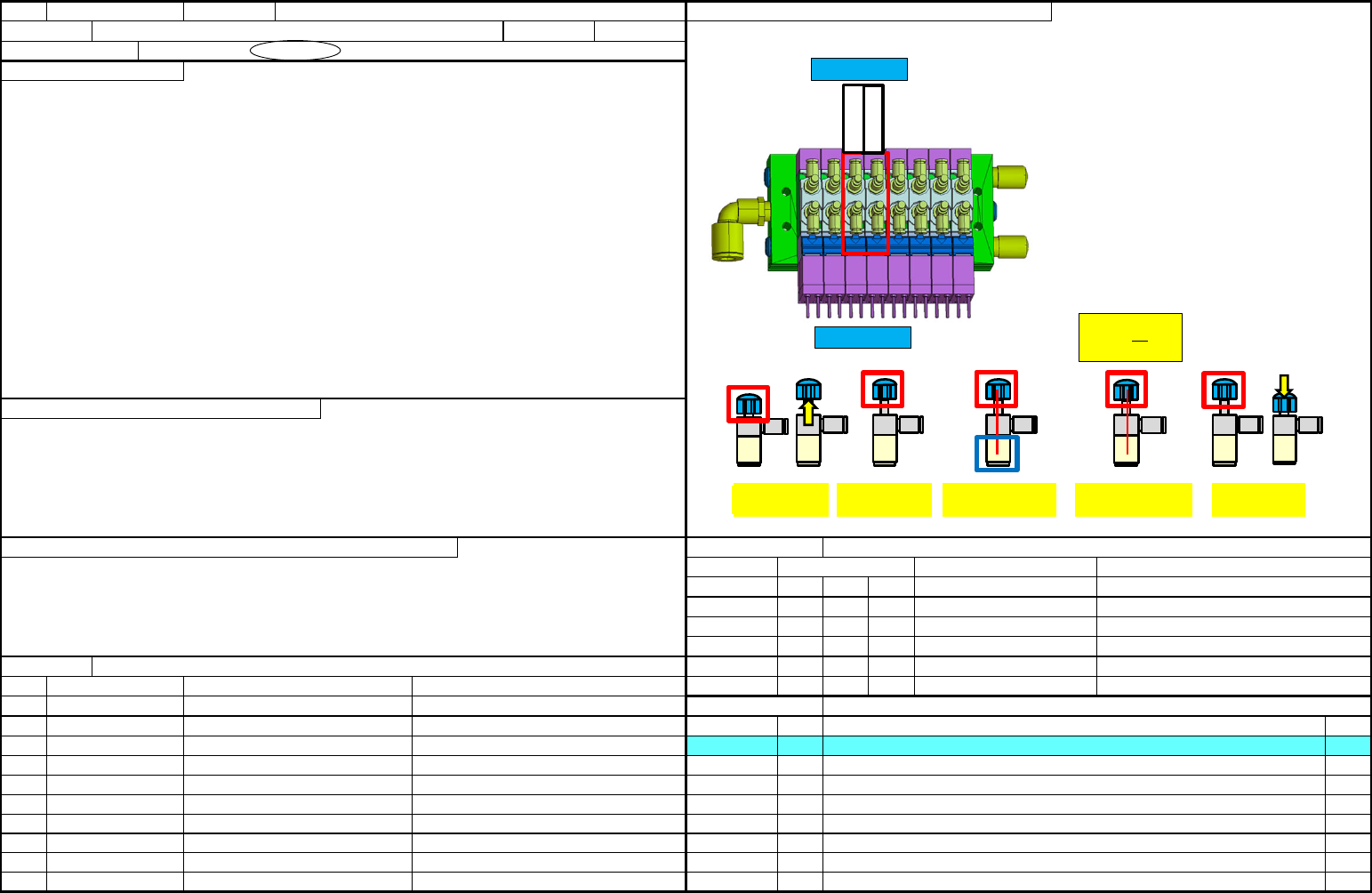

变更速度控制器设定的方法
1. 向上拉电磁阀的蓝色旋钮，可以进行调整。
对调整限动器动作的速度控制器进行规定，将限动器上所加负载控制在设计值之内。
2. 向下压电磁阀的蓝色旋钮，可以使之固定锁紧。
规格值：
调整方法
将白色标记侧的速度控制器，设定为从全开旋转7圈拧紧
将白色标记侧的速度控制器，设定为从全开旋转7圈拧紧。 1.调整时 2.锁紧
将黑色标记侧红框的速度控制器，设定为从全开旋转7圈拧紧
将黑色标记侧红框的速度控制器，设定为从全开旋转7圈拧紧。
将黑色标记 红框之外的，设定为从全开旋转5圈拧紧
将黑色标记 红框之外的，设定为从全开旋转5圈拧紧。
白色标记
红框
黑色标记
确保部件的可靠性
限动器破损
CDE
CDE
CDE
CDE
CDE
No. CDE
①
②
No.
担当人
③
0
森本
④
⑤
⑥
⑦
⑧
⑨
⑩
新制订
变更履历
日期 内容
2021/5/6
对象元件
货号 品名 有关质量特性
故障发生履历
日期 发生时期 内容 处理
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-8
装置名称
STOPPER
确认方法及调整方法（故障处理方法）
功能名称 速度控制器的调整 制作日
2021/5/6
速度控制器位置
单侧传送时
红框内的速度控制器
装置前侧
装置后侧
5-1
