QA 表ＮＯ．机种・确认连接 CP1 ～ CP9 的缆线标签，并确认螺钉的固定状态・确认连接 CR2 ～ CR15 的缆线标签并固定，同时确认继电器未翘起目视确认：接线头确认 ( 各基板、继电器、 CP 等 ) 、接触确认（转接头插入不良、插入针缺失、继电器翘起等 ) ・确认没有未连接的接头及按压端子、电线，并确认没有遗忘切断的捆束带和遗忘固定的位置确认是否有电线的异常，以及捆束线固定及遗忘切断的情况・确认连接到 …

QA表

ＮＯ．

机种

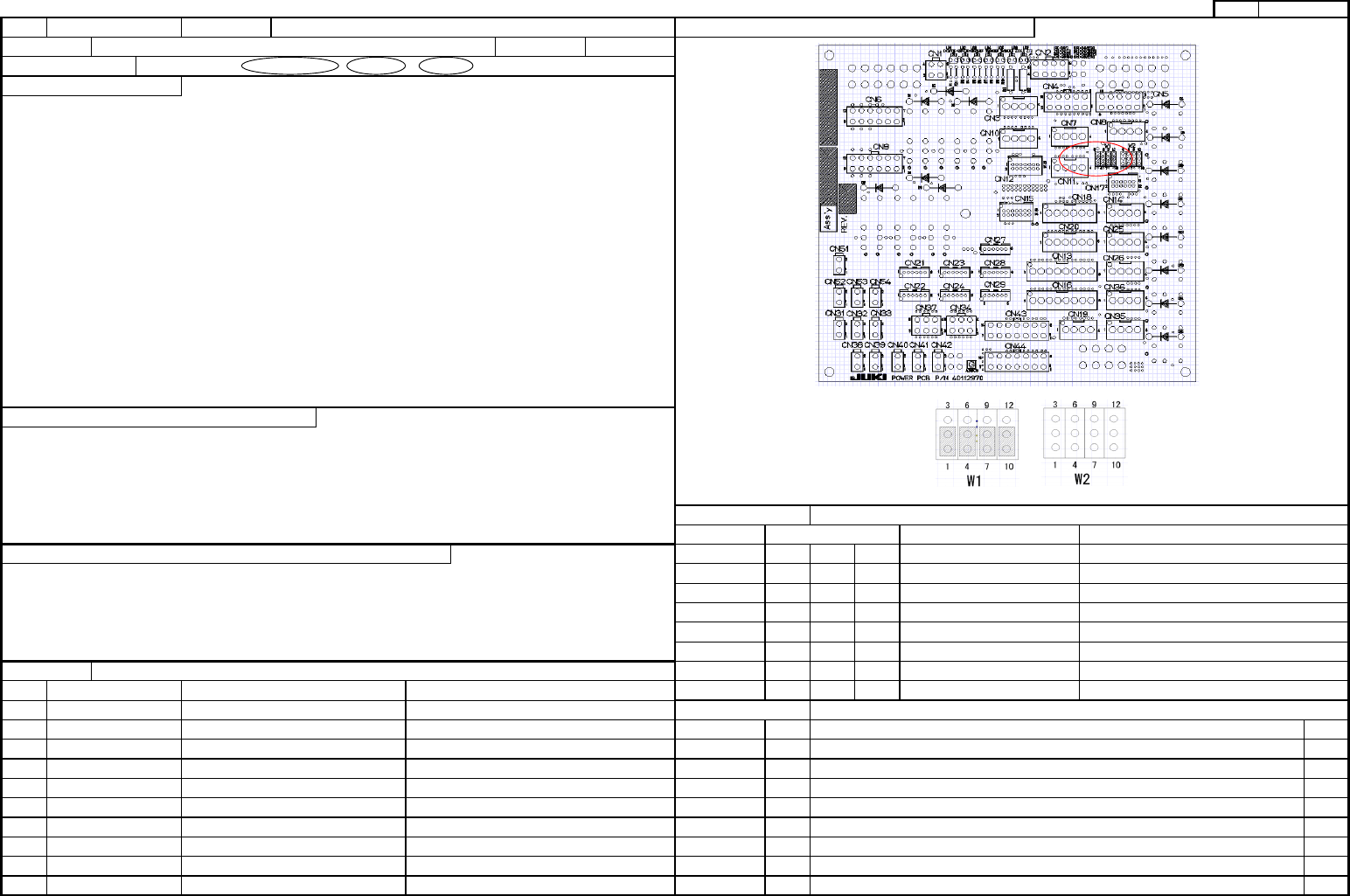

POWER PCB ASM的JP设置

CDE

No. CDE

①

②

No.

担当人

③ 冈村

④

⑤

⑥

⑦

⑧

⑨

⑩

新制订

40128877 POWER PCB ASM

变更履历

日期内容

2021/3/24

货号品名有关质量特性

对象元件

内容处理

预想故障（应规格调整值不良而发生的故障）

质量特性(规格调整值）

功能作用（规格调整值的意义）

故障发生履历

日期发生时期

功能名称

POWER PCB ASM 设置

制作日

2021/3/24

质量保证类别

功能・安全性　/　可靠性　/　安全性　/　商品特点

RX-8

装置名称电气确认方法及调整方法（故障处理方法）

6-5

QA表

ＮＯ．

机种

・确认连接CP1～CP9的缆线标签，并确认螺钉的固定状态

・确认连接CR2～CR15的缆线标签并固定，同时确认继电器未翘起

目视确认：接线头确认(各基板、继电器、CP等)、接触确认（转接头插入不良、插入针缺失、继电器翘起等)

・确认没有未连接的接头及按压端子、电线，并确认没有遗忘切断的捆束带和遗忘固定的位置

确认是否有电线的异常，以及捆束线固定及遗忘切断的情况

・确认连接到POWER PCB,SAFETY PCB,E BANK RELAY PCB,HEAD MAIN PCB的缆线，确认针缺失的情况

固定确认：基板、CP、伺服放大器等是否用螺钉固定好

　和确认螺钉固定的情况

・确认IO CONTROL基板的连接缆线

实施确认：对电气控制BOX相关的QA表(电压调整、基板的JP及SW设置、MR的SW设置)实施确认・确认CONTROL UNIT的螺钉固定状态

・确认实施了开关电源的电压调整操作(测试器检查也OK）

・确认是否设置了CAN CONTROL 基板的DIP SW

・确认已经设置了热敏继电器的开关

・确认已经设置了SAFETY PCB的JP

・确认已经设置了POWER PCB的JP

・确认端子台的短路棒连接在适当的位置

为了保证电路全部正常动作的确认

CDE

・电气回路的误动作

CDE

・电气回路的故障

CDE

No. CDE

①

②

No.

担当人

③ 冈村

④

⑤

⑥

⑦

⑧

⑨

⑩

新制订

40252179 ELECTRICAL_BOX_RX-8_ASSY

变更履历

日期内容

2021/3/24

货号品名有关质量特性

对象元件

内容处理

预想故障（应规格调整值不良而发生的故障）

质量特性(规格调整值）

功能作用（规格调整值的意义）

故障发生履历

日期发生时期

功能名称

电气控制BOX检查

制作日

2021/3/31

质量保证类别

功能・安全性　/　可靠性　/　安全性　/　商品特点

RX-8

装置名称电气确认方法及调整方法（故障处理方法）

6-6

QA表

ＮＯ．

机种

用测试器检查确认以下项目

短路检查

・确认TB5-1与TB5-3间没有短路

操作开始前通过测试器检查确认导通和连接对象

・TB5-1与电气控制BOX框架间没有短路

・TB5-1与CP7－LINE1间没有短路

・TB5-1与BOX CN1A 第3针间没有短路

　(或者TB5-1与POWER PCB CN49的第5针间没有短路)

・CP7 LINE１与BOX CN1A的第3针间没有短路

　(或者POWER PCB CN47的第5针与POWER PCB CN49的第5针间没有短路)

・TB5-3与CP7 LINE1间没有短路

・CP3的LINE1-LINE2、LNE1-LINE3，LINE2-LINE3相互间没有短路

・CP3的LINE1与电气控制BOX框架（FG)、LINE2与电气控制BOX框架、LINE3与电气控制BOX框架间没有短路

・CP9为ON状态下LINE1和LINE2间没有短路

・CP9为ON状态下CP9的LINE1与TB5-3 间没有短路

导通检查

・TB5-1与CP9 LINE１间导通

・TB5-1与BOX-CN3的第1针间导通

・TB5-3与CP9 LINE2间导通

调整是为了保证电气回路全部正常动作

・CR15-5与BOX CN1A的第2针间导通

CDE

・电气回路的误动作

CDE

・电气回路的故障

CDE

No. CDE

①

②

No.

担当人

③ 冈村

④

⑤

⑥

⑦

⑧

⑨

⑩

新制订

40252179 ELECTRICAL_BOX_RX-8_ASSY

变更履历

日期内容

2021/3/24

货号品名有关质量特性

对象元件

内容处理

预想故障（应规格调整值不良而发生的故障）

质量特性(规格调整值）

功能作用（规格调整值的意义）

故障发生履历

日期发生时期

功能名称

电气控制BOX检查

制作日

2021/3/31

质量保证类别

功能・安全性　/　可靠性　/　安全性　/　商品特点

RX-8

装置名称电气确认方法及调整方法（故障处理方法）

6-7
