NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 EJS9AC-MB-13P-24 Page 13-47 VM101/VM102 可配置领域，是指支撑销中心的范围 。 当基板输送方向相反时，配置区域即 为左右反转。 单轨传送带 3249 33 6 21 基板外形 不可配置销的范围 可配置区域 基准
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-46 EJS9AC-MB-13P-24
NPM-WX
NPM-WXS
AM100

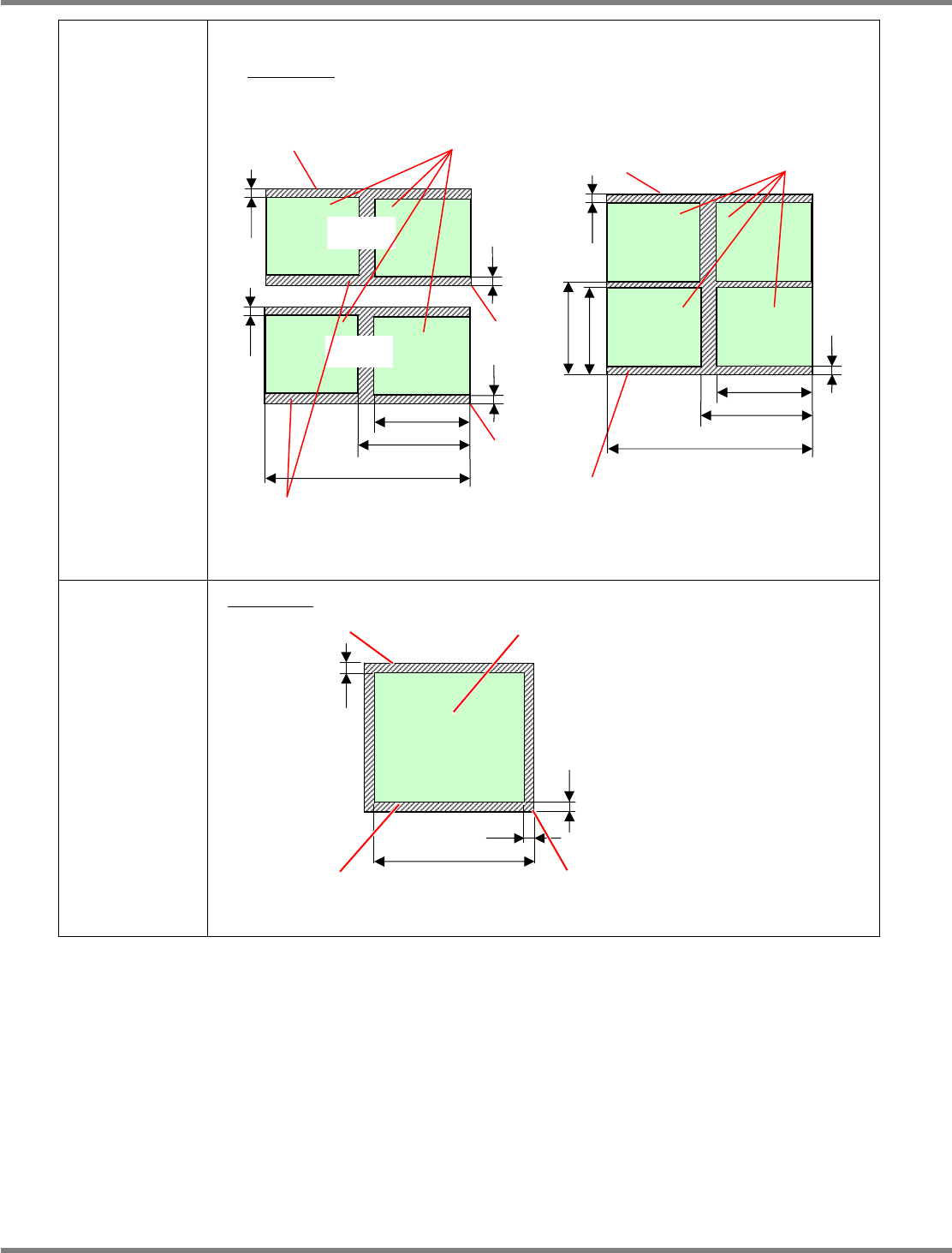

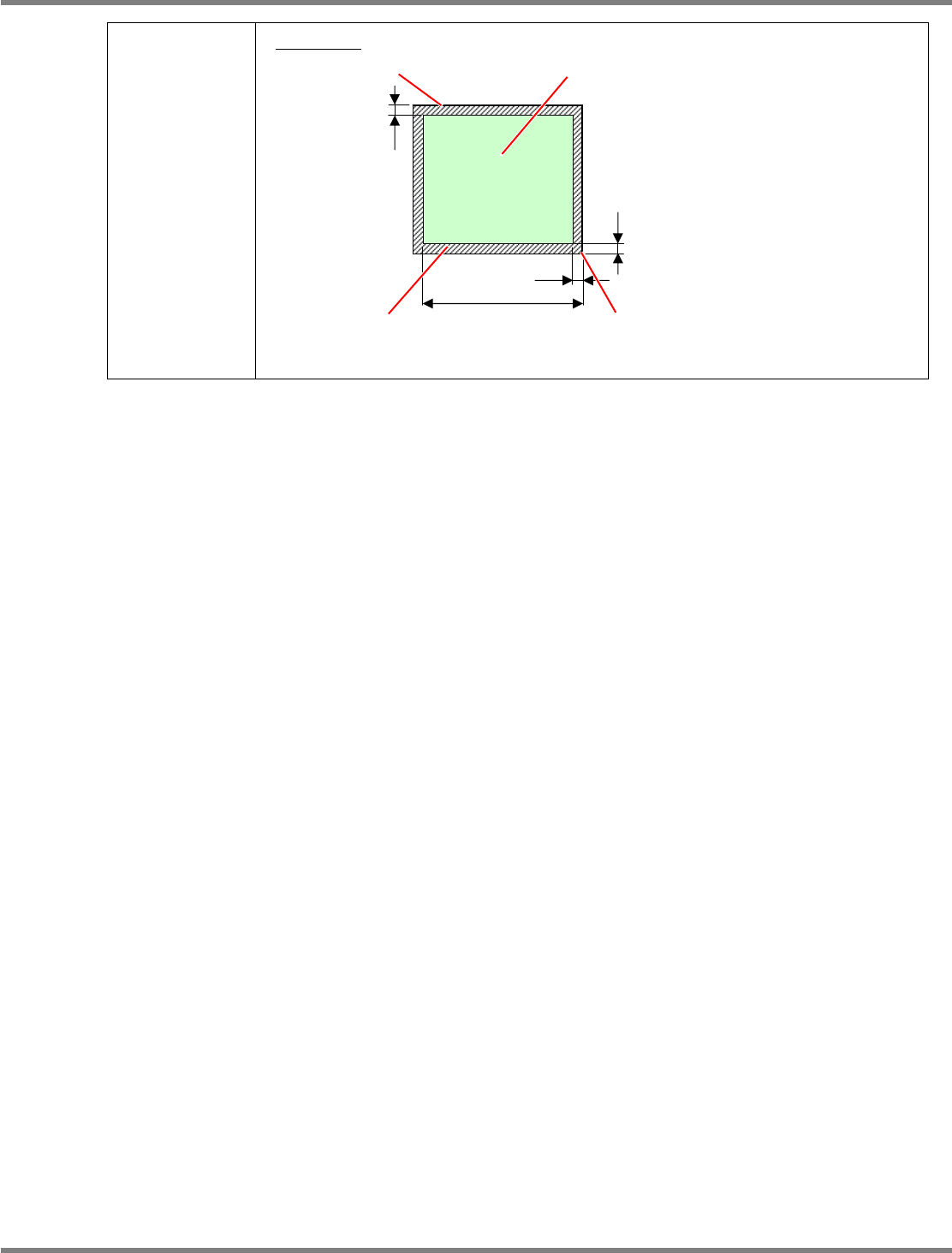

可配置领域，是指支撑销中心的范围。
当基板输送方向相反时，配置区域即为左右反转。
M
尺寸双轨
单轨模式时
削除
可配置区域
基板外形
基准
不可配置销的范围
21
21
350
400
750
268.5
248.5
双轨模式时
轨道
2
轨道
1
不可配置销的范围
可配置区域
基板外形
基准
基准
21
21
21
21
350
400
750
单轨传送带
509
33
6
21
基板外形
不可配置销的范围
可配置区域
基准
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-24 Page 13-47
VM101/VM102
可配置领域，是指支撑销中心的范围。
当基板输送方向相反时，配置区域即为左右反转。
单轨传送带
3249
33
6
21
基板外形
不可配置销的范围
可配置区域
基准
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-48 EJS9AC-MB-13P-24
支撑销的配置条件

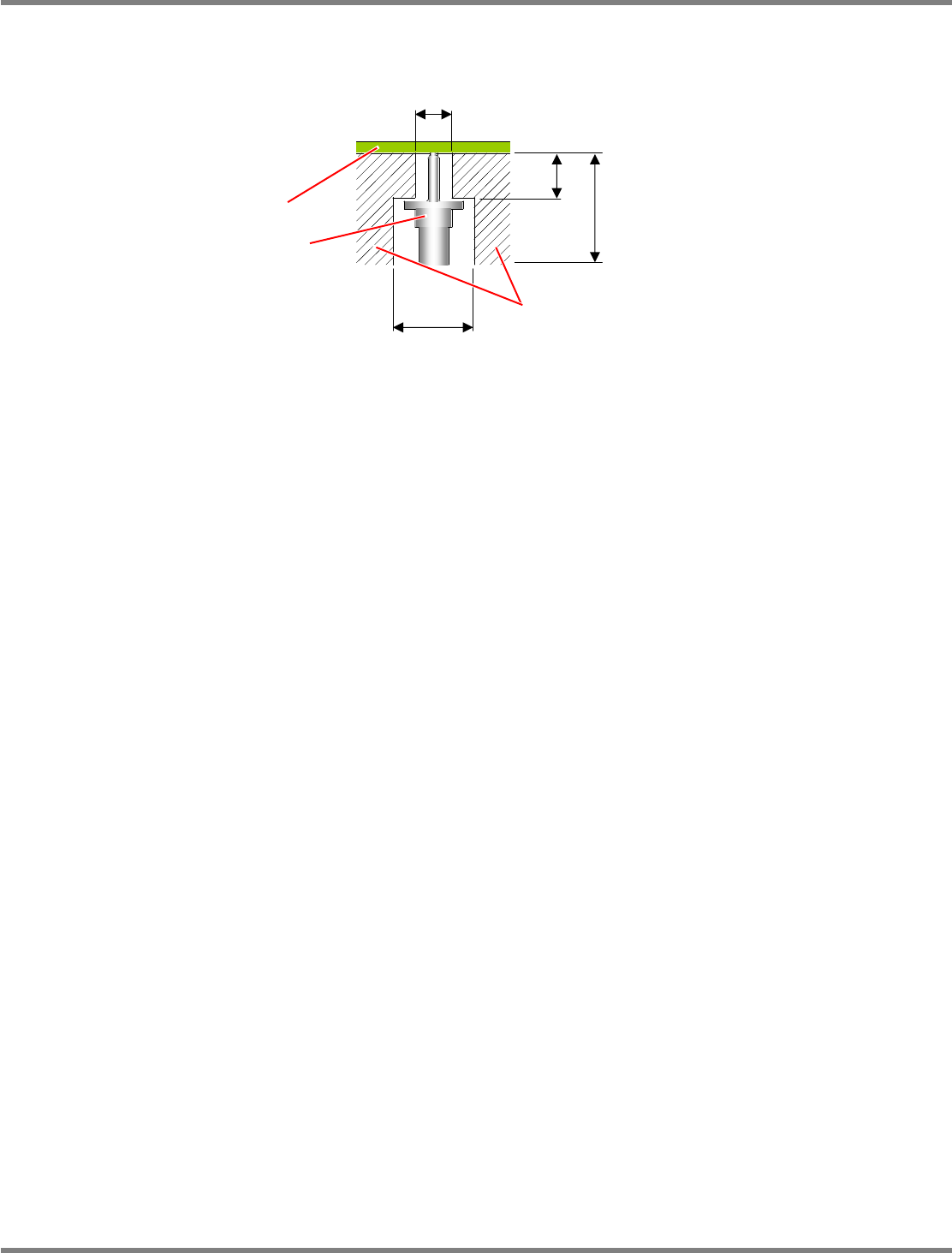

支撑销与元件之间的缝隙需要满足下述尺寸。
(
单位
: mm )
基板
支撑销
φ
15
28
φ
8 (
基板上需无缝隙
)
6
可以存在元件的区域
