NPM-DGS 程序手册 13.11 试作基板数据的生成 EJS9AC-MB-13P-24 Page 13-133 13 将显示更改履历画面， 确认内容后点击 [ 确定 ] 。 更改履历将显示输出到更改履历文件 夹中的更 改履历文件中的内容。 关于更改履历的各个项目内容，请参 照下一页 之后的 ■关于更改履历文件。 将追加生成的试作基板数据。 Howto131107S-0 7C00 Howto131107S-0 6C00 1…
NPM-DGS
程序手册
13.11
试作基板数据的生成

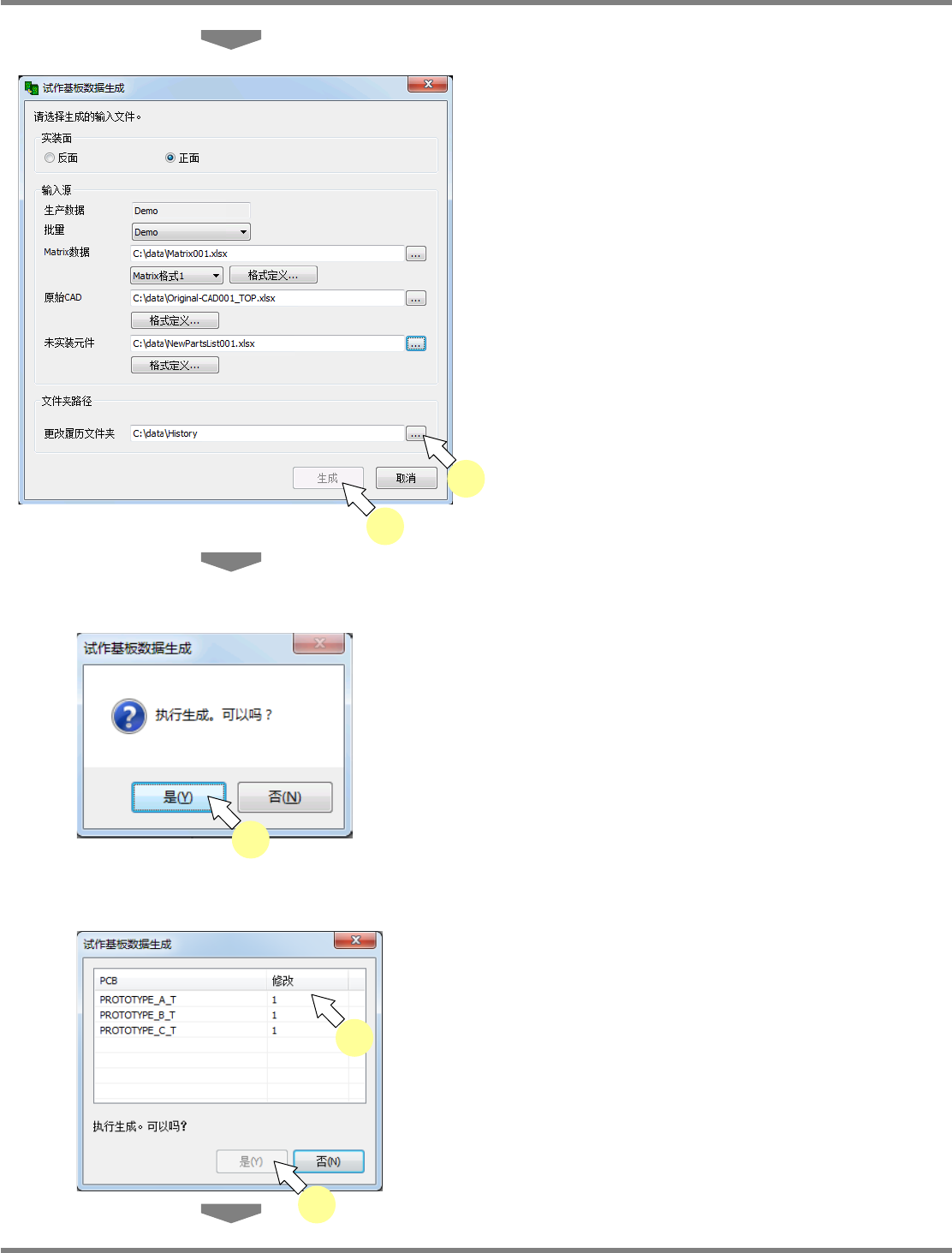

Page 13-132 EJS9AC-MB-13P-24
8
指定更改履历文件夹。
9
点击
[
生成
]
。
将根据生成源数据显示之后的确认画面。
属于数据编制项目时
10
点击
[
是
]
。
属于
PPD
生产数据时
11
输入修改内容。
12
点击
[
是
]
。
Howto131107S-03C0
8
9
Howto131107S-05C00
12
11
Howto131107S-04
C00
10
NPM-DGS
程序手册
13.11
试作基板数据的生成

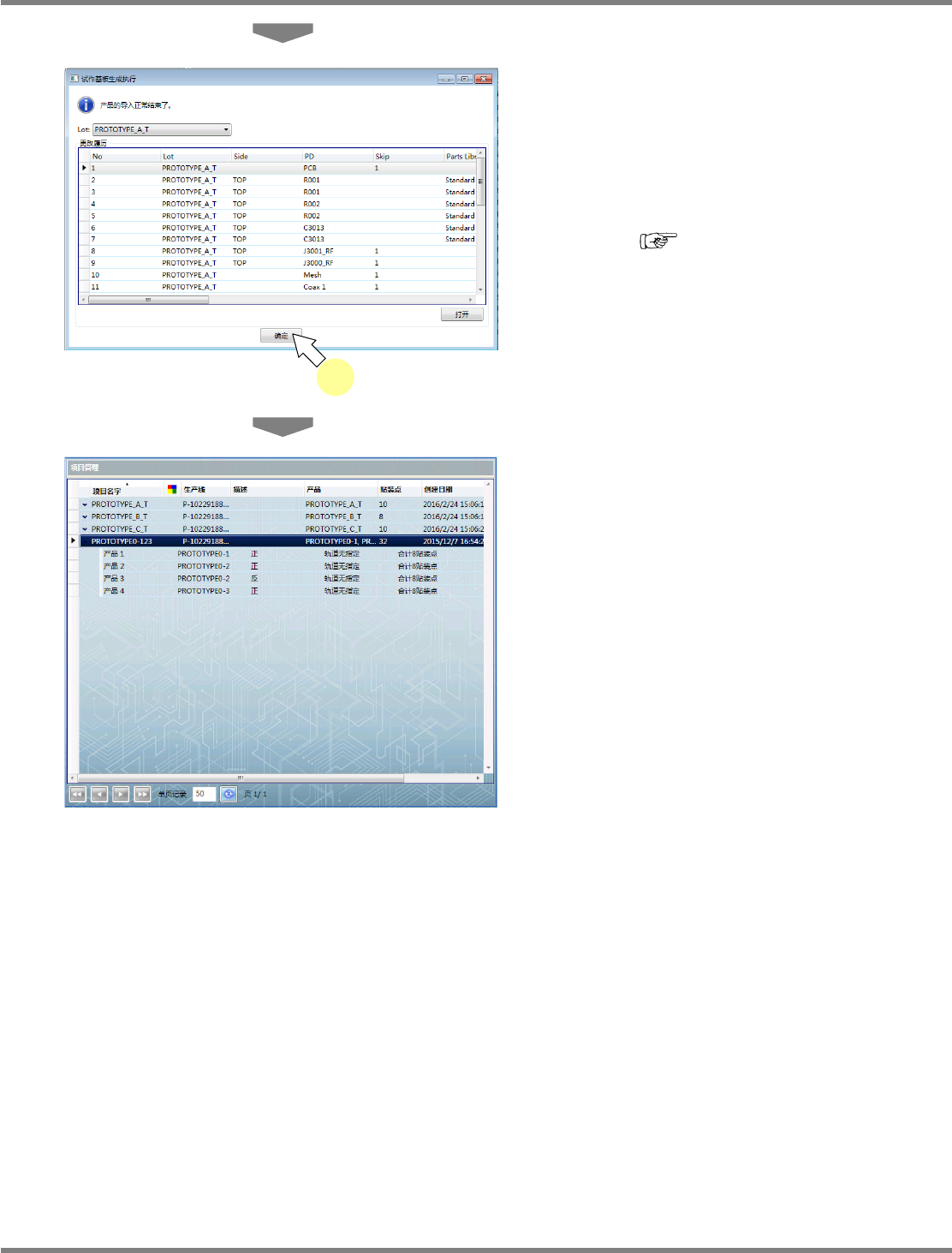

EJS9AC-MB-13P-24 Page 13-133
13
将显示更改履历画面，确认内容后点击
[
确定
]
。
更改履历将显示输出到更改履历文件夹中的更
改履历文件中的内容。
关于更改履历的各个项目内容，请参照下一页
之后的
■关于更改履历文件。
将追加生成的试作基板数据。
Howto131107S-07C00
Howto131107S-06C00
13
NPM-DGS
程序手册
13.11
试作基板数据的生成

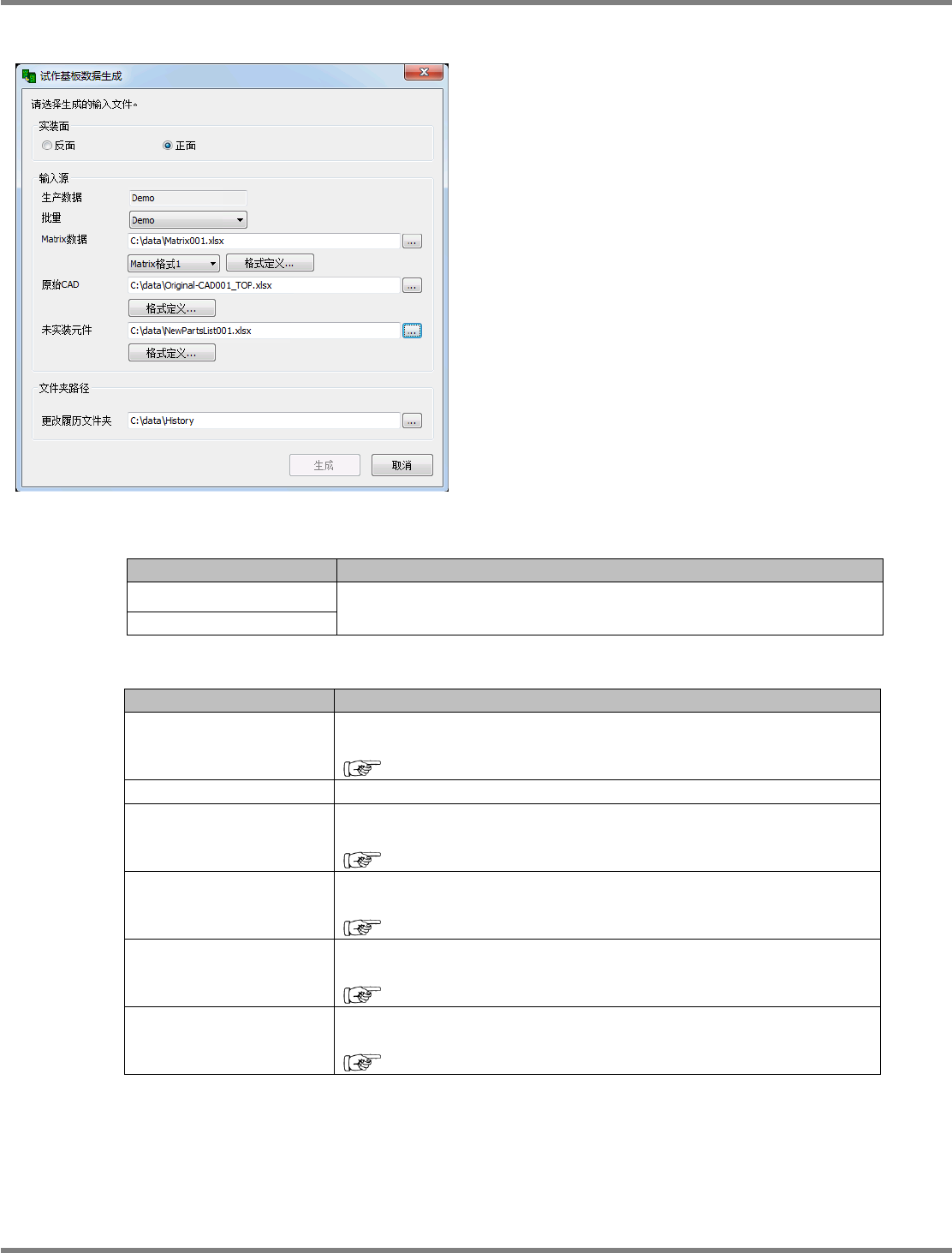

Page 13-134 EJS9AC-MB-13P-24
生成后基板数据的追加
显示项目
项目
说明
‘数据编制项目’
显示在数据编制项目一览所选择的数据编制项目名称
(
属于数据编制
项目时
)
或生产数据名
(
属于
PPD
生产数据时
)
。
‘生产数据’
设定项目
项目
说明
‘实装面’
指定对
Matrix
数据文件内哪一面的实装点执行转换。
详细内容请参照之后的章节。
■
Matrix
格式的定义画面
‘批量’
选择成为编制的试作基板数据源的批量。
‘
Matrix
数据’
以完整路径方式输入
Matrix
数据文件名。
Matrix
数据格式请参照以下的章节。
■
Matrix
格式的定义画面
‘原始
CAD
’
以完整路径方式输入原始
CAD
文件名称。
原始
CAD
文件的详细内容，请参照以下章节。
■
原始
CAD
格式的定义画面
‘未实装元件’
以完整路径方式输入未实装元件列表文件名称。
(
未输入也可。
)
未实装元件列表文件的详细内容，请参照以下章节。
■
未实装元件格式的定义画面
‘更改履历文件夹’
以完整路径方式输入保存更改履历文件的文件夹名称。
更改履历文件的详细内容，请参照以下章节。
■关于更改履历文件
Product0701107S-03C00
