NPM-DGS 程序手册 13.11 试作基板数据的生成 Page 13-130 EJS9AC-MB-13P-24 13.11.3 试作基板数据的生成 将编制的 Matrix 文件、 原始 CAD 文件、 未实装元件文件指定到试作基板生 成工具上后， 设定读取 的行。 1 从项目管理或 PPD 管理员中选择项 目。 2 选择右击菜单的 [ 试作基板生成执行 ] 。 3 点击想要对数据格式进行定义的 按钮。 显示出 < 打开 &…
NPM-DGS
程序手册
13.11
试作基板数据的生成
EJS9AC-MB-13P-24 Page 13-129
13.11.2
试作基板数据的编制流程
在编制试作基板数据时，除了在
DGS
上进行操作以外，还需要事先编制文件。
编制文件
(
事先准备
)
编制
Matrix
数据文件
编制
Matrix
数据。
■
Matrix
数据文件
编制原始
CAD
文件
编制原始
CAD
文件。
■
原始
CAD
文件
编制未实装元件文件
编制未实装元件文件。
■
未实装元件文件
在
DGS
上的作业
数据编制项目
/PPD
生产
数据的注册
最初，在数据编制项目一览或
PPD
管理员上注
册成为编制源的生产数据或
PPD
生产数据。请
对生产数据事先进行最优化，并准备数据校验
没有发生错误的数据。
开始编制试作基板
在数据编制项目编辑器或
PPD
管理员上启动本
工具。
Matrix
数据格式的定义
将编制的
Matrix
数据指定到本工具上，并设定
数据的读取定义。
■
Matrix
格式的定义画面
原始
CAD
文件
格式的定义
将编制的原始
CAD
文件指定到本工具上，并设
定数据的读取定义。
■
原始
CAD
格式的定义画面
未实装元件文件
格式的定义
将未实装元件文件指定到本工具上，并设定
数据的读取定义。
■
未实装元件格式的定义画面
生成试作基板
执行试作基板的生成。在生成之后，还可通
过更改履历文件对反映状况进行确认。
■
关于更改履历文件
NPM-DGS
程序手册
13.11
试作基板数据的生成
Page 13-130 EJS9AC-MB-13P-24
13.11.3
试作基板数据的生成
将编制的
Matrix
文件、原始
CAD
文件、未实装元件文件指定到试作基板生成工具上后，设定读取
的行。

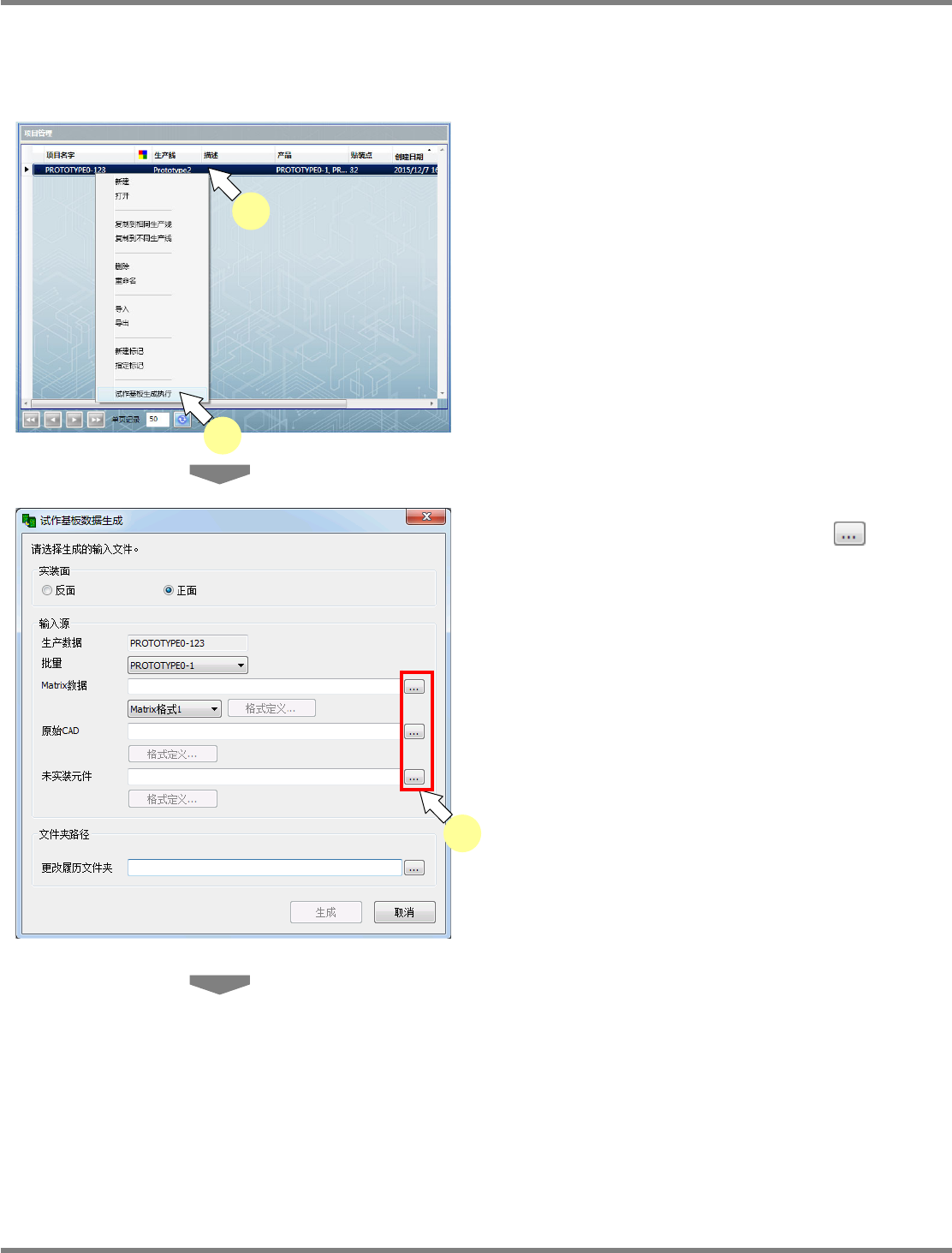

1
从项目管理或
PPD
管理员中选择项
目。
2
选择右击菜单的
[
试作基板生成执行
]
。
3
点击想要对数据格式进行定义的
按钮。
显示出
<
打开
>
画面。
Howto131106S-02C00
3
Howto131106S-01C00
1
2
NPM-DGS
程序手册
13.11
试作基板数据的生成
EJS9AC-MB-13P-24 Page 13-131

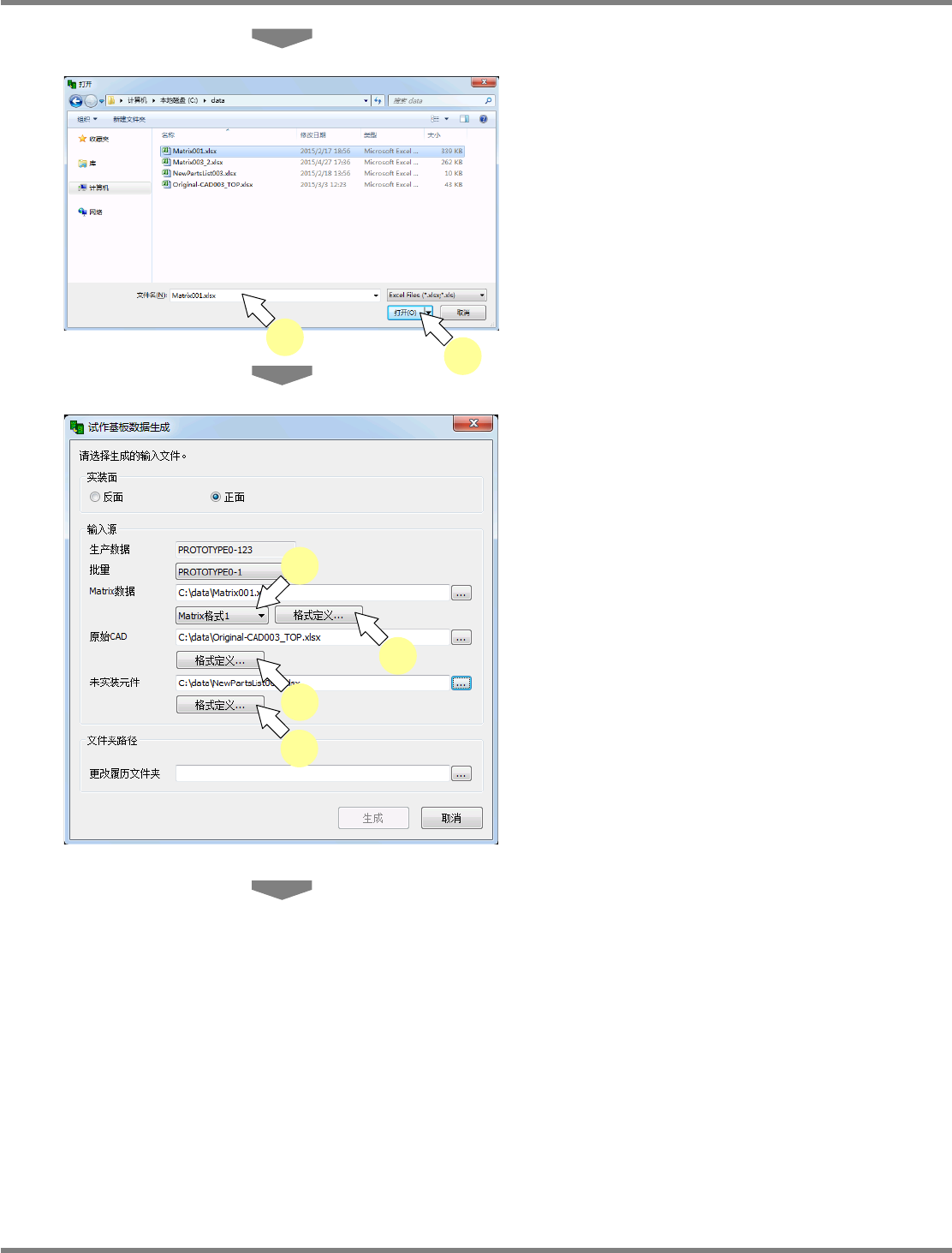

4
选择格式定义源的样品文件。
5
点击
[
打开
]
。
6
当属于
Matrix
数据时，从格式选择下拉
菜单中选择格式设定。
Matrix
数据可注册
5
个格式定义。
7
点击
[
格式定义
]
。
将打开各数据的格式定义画面。各数据的定义
步骤，请参照下一页之后的以下章节
:
■
Matrix
格式的定义画面
■
原始
CAD
格式的定义画面
■
未实装元件格式的定义画面
Howto131106S-04C00
6
7
7
7
Howto131106S-03C00
4
5
