NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 Page 13-48 EJS9AC-MB-13P-24 支撑销的配置条件 支撑销与元件之间的缝隙需要满足下 述尺寸。 ( 单位 : mm ) 基板 支撑销 φ 15 28 φ 8 ( 基板上需无缝隙 ) 6 可以存在元件的区域
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-24 Page 13-47
VM101/VM102
可配置领域，是指支撑销中心的范围。
当基板输送方向相反时，配置区域即为左右反转。
单轨传送带
3249
33
6
21
基板外形
不可配置销的范围
可配置区域
基准
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-48 EJS9AC-MB-13P-24
支撑销的配置条件
支撑销与元件之间的缝隙需要满足下述尺寸。
(
单位
: mm )
基板
支撑销
φ
15
28
φ
8 (
基板上需无缝隙
)
6
可以存在元件的区域
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-24 Page 13-49

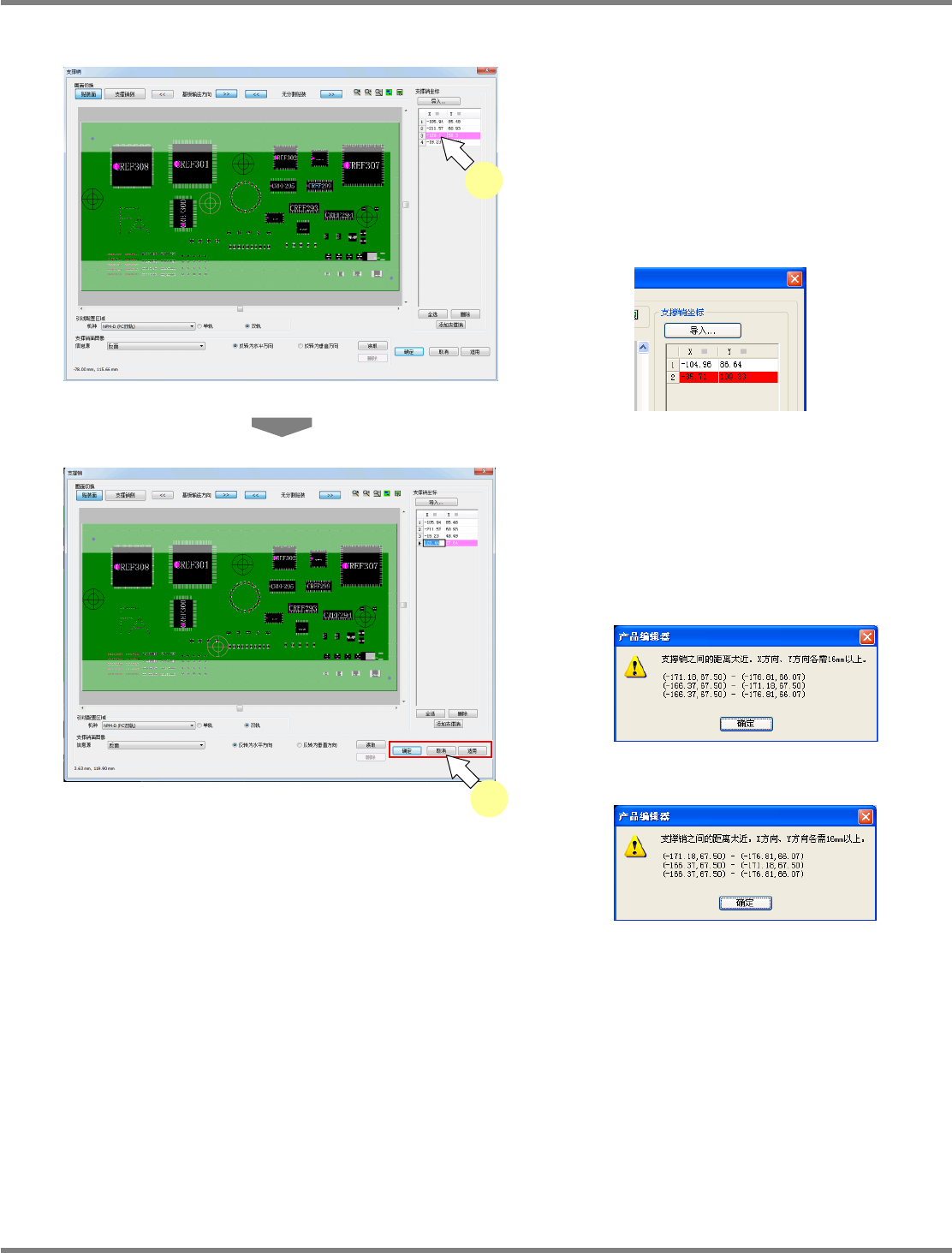

支撑销的编辑
1
点击支撑销坐标一览的
X
、
Y
后，输入
需要变更的坐标值。
将会以粉红色强调显示所选择的支撑销。
将会在所变更的坐标上重新显示支撑销。
配置在基板外或每个机种的可配置区域外坐标
上的支撑销，将以红色显示支撑销坐标。
2
点击
[
确定
]
或
[
适用
]
。
当存在配置不正确的支撑销时，将显示以下的
错误对话框。请修改显示在错误对话框上的支
撑销坐标。
当支撑销与支撑销之间的间隔过近时
当支撑销配置在基板外时
