NPM-DGS 程序手册 13.4 根据机种辨别标记进行机种切换的功能 EJS9AC-MB-13P-24 Page 13-79 13.4.2 数据编制概要 机种辨别标记数据的编制流程 编制机种辨别标记的生产数据的流程 如下所示。 设定机种辨别标记 在 PCB 编辑器下， 对执行 机种切换的基板数据设定机 种 辨别标记。 设定软开关 进行软开关的 ‘ 机种辨别标记的检测 ’ 选项的设定。 最佳化 最佳化生产数据。 ( 与通常的数据编制…
NPM-DGS
程序手册
13.4
根据机种辨别标记进行机种切换的功能
Page 13-78 EJS9AC-MB-13P-24
13.4
根据机种辨别标记进行机种切换的功能
13.4.1
概要
在搬入基板之后，可通过打头设备的贴装头照相机识别机种辨别标记，自动辨别基板的正反
(
机种
)
后连续进行基板正反的生产。
可不论正反顺序搬入基板。
使用本功能需要满足以下条件。
•
需要在
2
个基板的基板数据
(
正反
)
的相同坐标上设定机种辨别标记。
•
设定机种辨别标记的
2
个基板宽度需要相同。
•
不可将打头设备设为基板通过。
(
因为以打头的贴装头照相机识别机种辨别标记。
)
•
需要在相同工作下编制执行机种辨别的
2
个基板。
Howto130401S-01J00
机种辨别标记
基板示意图
(
正
)
Howto130401S-02J00
机种辨别标记
基板示意图
(
反
)
NPM-DGS
程序手册
13.4
根据机种辨别标记进行机种切换的功能
EJS9AC-MB-13P-24 Page 13-79
13.4.2
数据编制概要
机种辨别标记数据的编制流程
编制机种辨别标记的生产数据的流程如下所示。
设定机种辨别标记
在
PCB
编辑器下，对执行机种切换的基板数据设定机种
辨别标记。
设定软开关
进行软开关的
‘
机种辨别标记的检测
’
选项的设定。
最佳化
最佳化生产数据。
(
与通常的数据编制相同。
)
生产数据输出
将编制的生产数据输出到规定的文件夹内。
(
与通常的数据编制相同。
)
设定成对基板
设定成对的基板，并设定机种辨别标记的颜色。
NPM-DGS
程序手册
13.4
根据机种辨别标记进行机种切换的功能
Page 13-80 EJS9AC-MB-13P-24
13.4.3
设定机种辨别标记
在
PCB
编辑器下，对基板数据设定机种辨别标记。

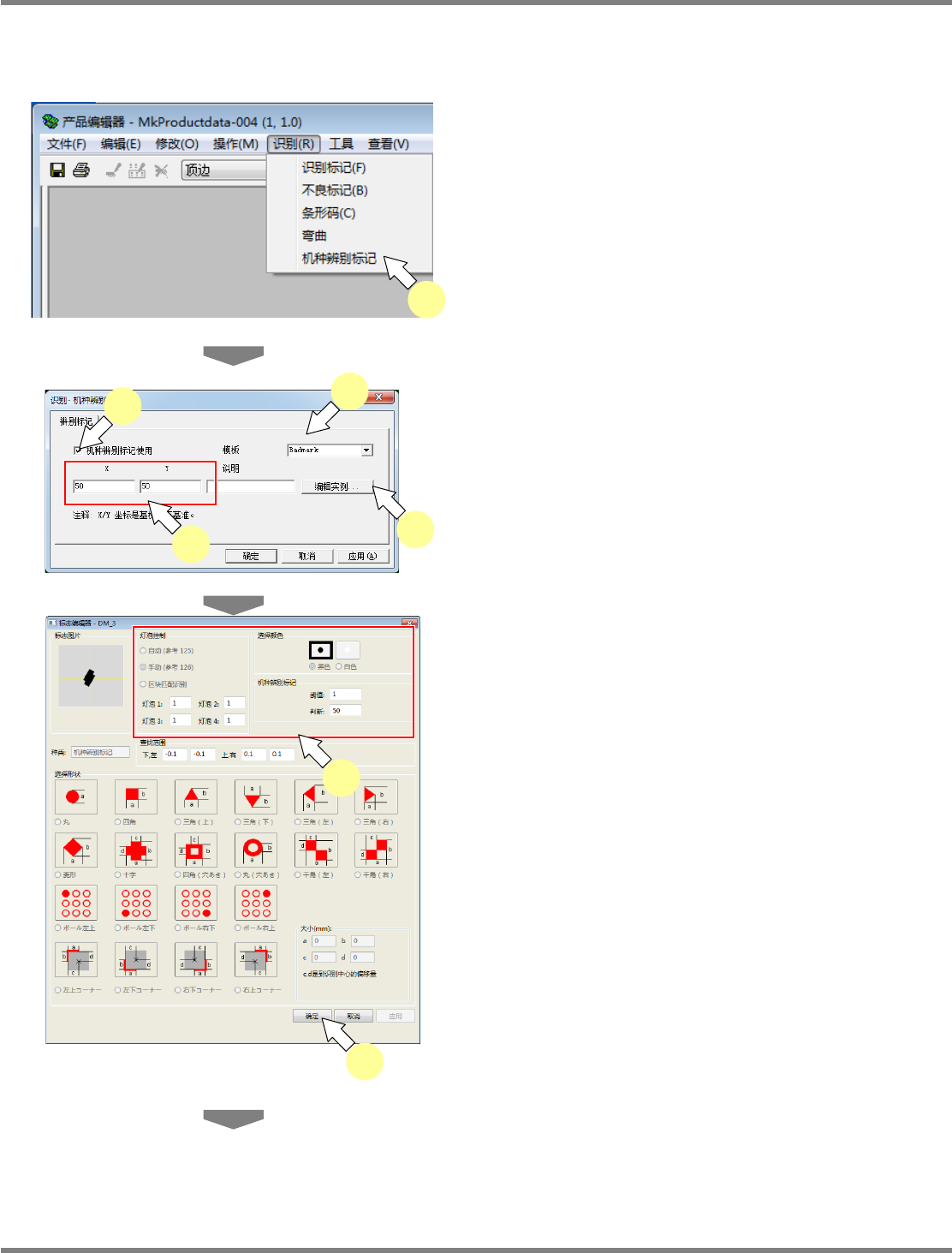

1
打开产品编辑器，从菜单栏中选择
[
识
别
]
[
机种辨别标记
]
。
2
勾选
‘
机种辨别标记使用
’
。
3
输入机种辨别标记的
X
、
Y
坐标。
4
选择模板时，从下拉菜单中选择。
机种辨别标记的模板，只能选择不良标记。
5
点击
[
编辑实例
]
。
・选择了模板
:
通过所选择模板不良标记的设定打开。
・没有选择模板
:
以新建数据打开机种辨别标记设定。
机种辨别标记不具模板，因此在添加机种辨别
标记时，请进行设定。
6
设定值，以便可通过基板的正反辨别黑
色、白色。
这是因为在每个基板上设定的值都有所不同的
缘故。请在设备上进行机种辨别标记的示教，
对能够辨别黑色、白色的值进行确认后再执行
设定。
7
点击
[
确定
]
。
关闭
<
标志编辑器
>
画面。
Howto130403S-01C00
1
Howto130403S-03C00
6
7
Howto130403S-02J01
2
5
3
4
