InSPIre-Series 操作手册 思泰克光电科技有限公司
14 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop

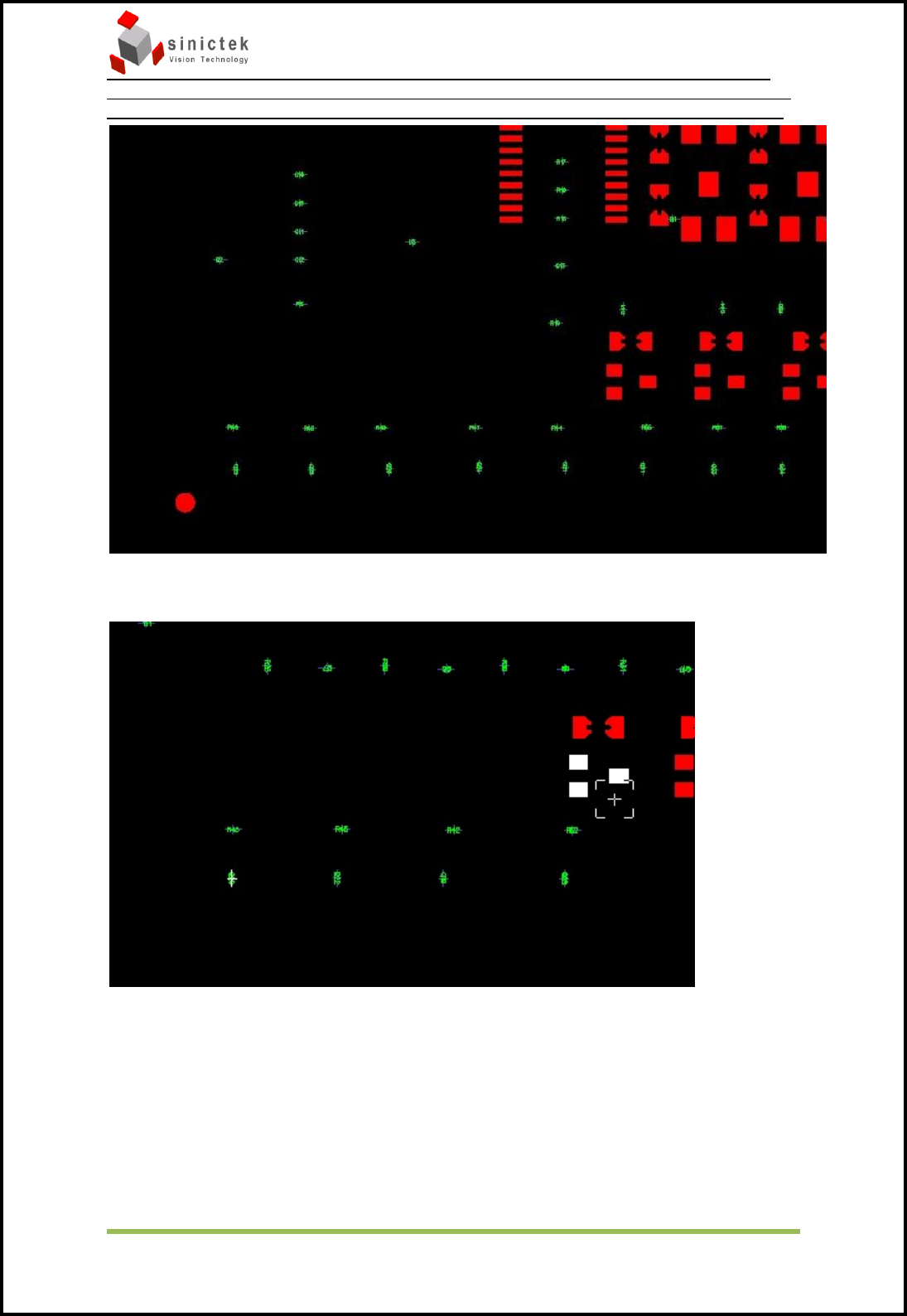

当 X/Y 数据和 Gerber 方向一致时，框选中单个 X/Y 数据和其对应的焊盘，如下
图:
选中后 X/Y 数据会有白色的十字线，而其对应的焊盘变成白色。在下图中会显示
X/Y 数据坐标和焊盘中心位置坐标。
InSPIre-Series 操作手册 思泰克光电科技有限公司
15 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop

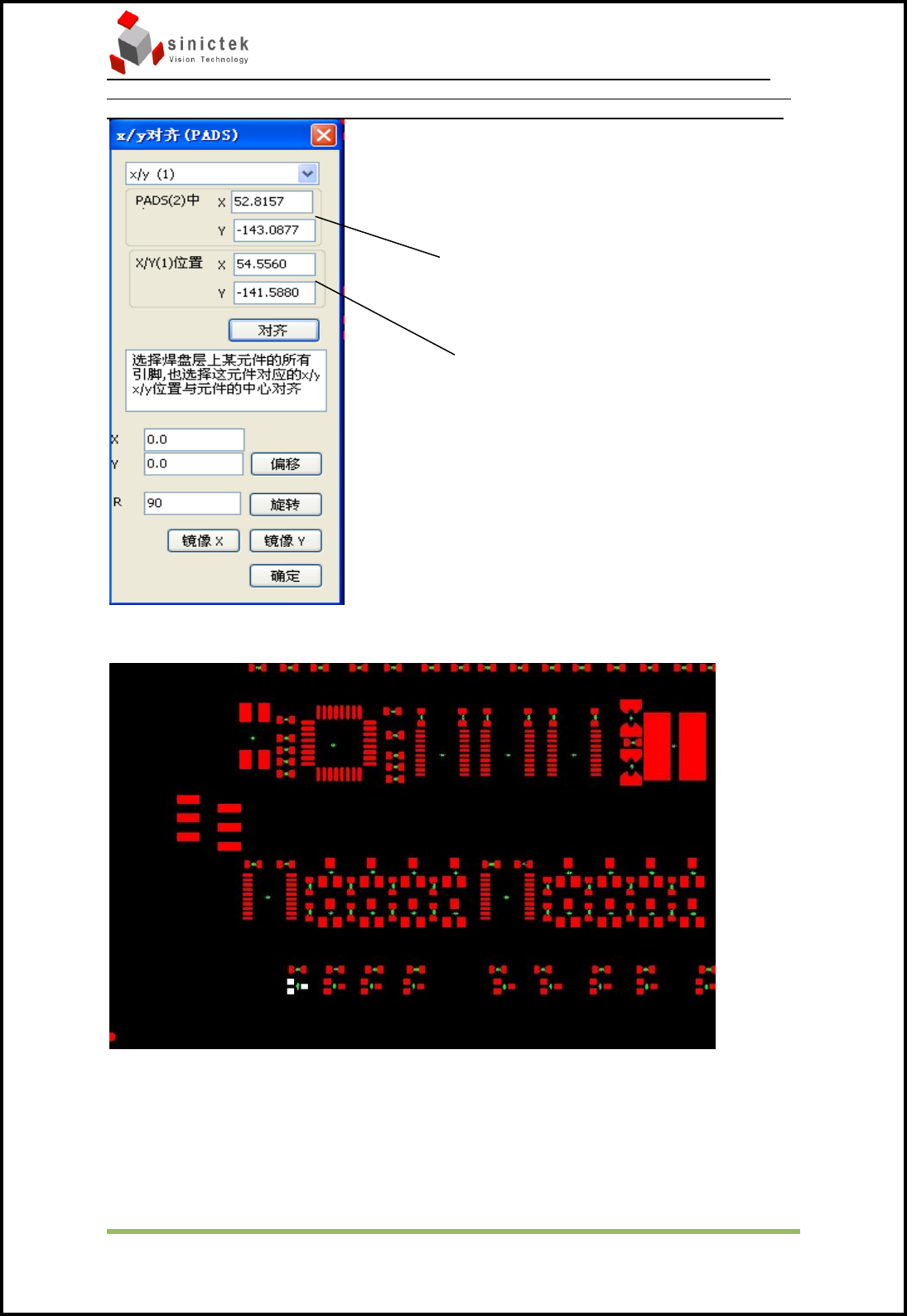

位置坐标
当有焊盘中心位置坐标和 X/Y 数据坐标后选择确定
这时我们会发现所有的 X/Y 数据和焊盘都对应上了。
焊盘中心
X/Y 数
据坐标
InSPIre-Series 操作手册 思泰克光电科技有限公司
16 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop

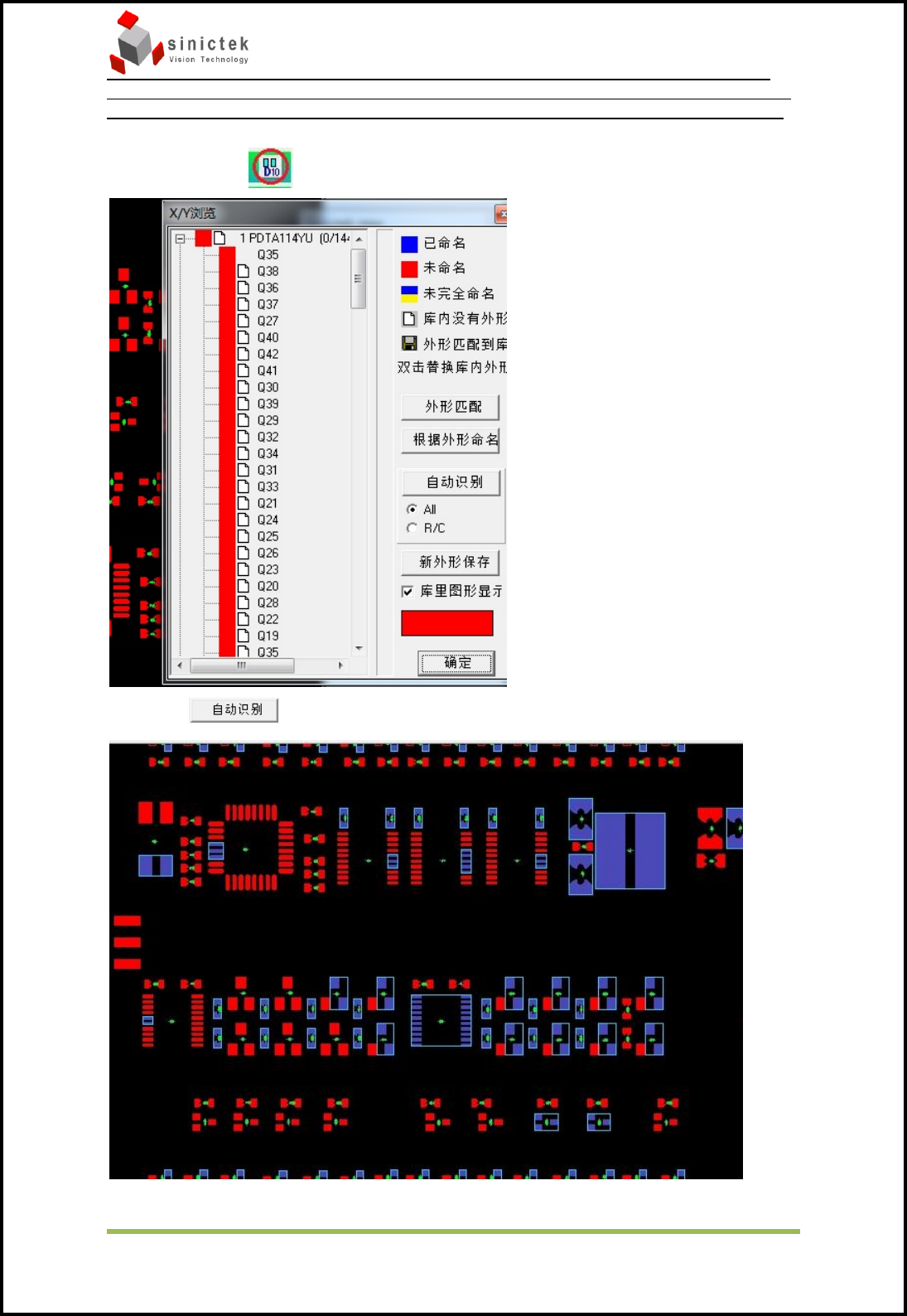

4.1.6 元件命名
选择元件命名的 出现下图
然后选择 出现下图
这里非 chip 类的元器件可能会合并错，所以这时需要我们手动去合并
