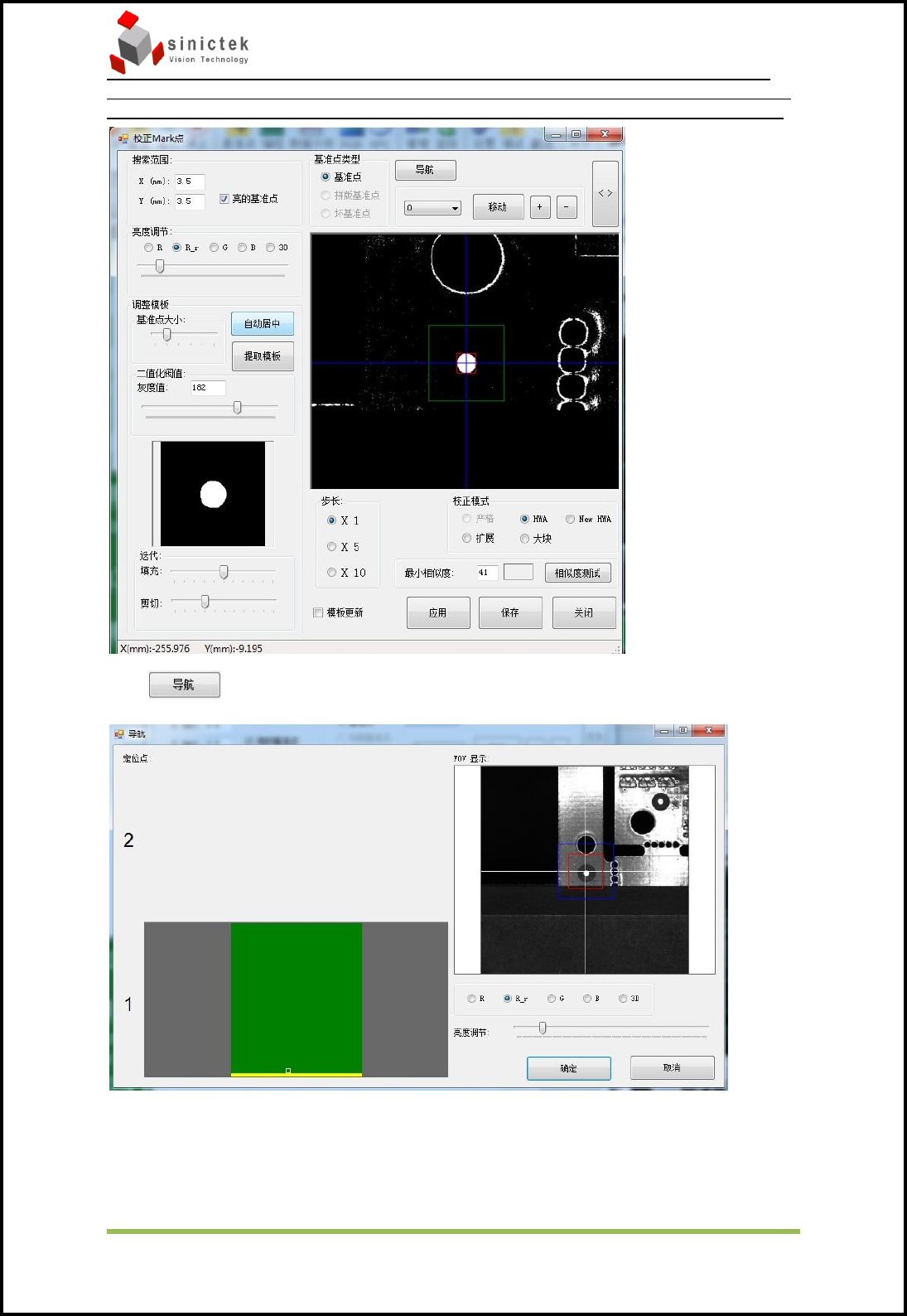

InSPIre-Series 操作手册 思泰克光电科技有限公司
27 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
打开
在1中将基准点移至第一个基准点处，在FOV显示中会有显示。（在1和FOV显示中，
左击某个点，相机中心会到选择的点）移动完成后选择确定

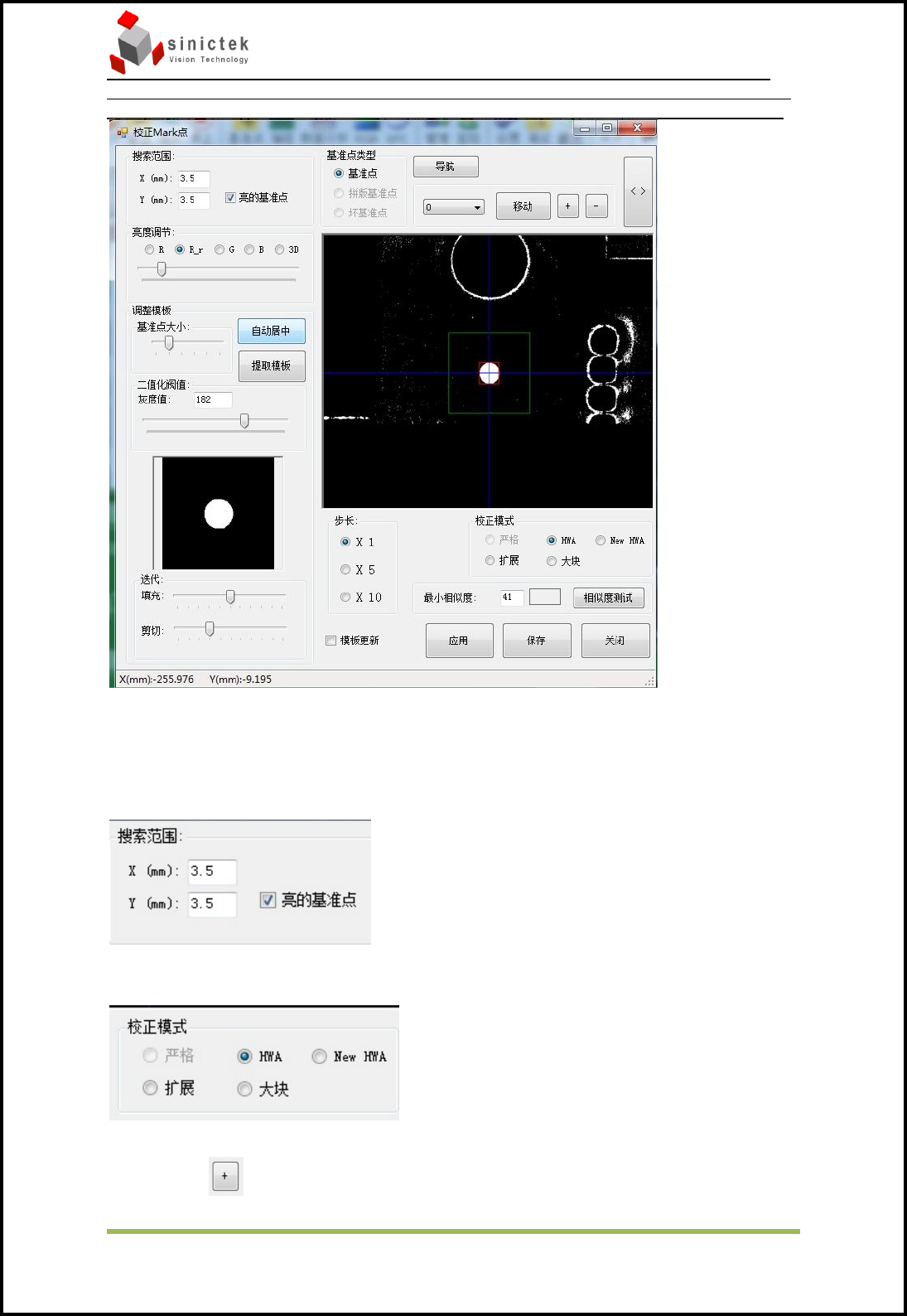

InSPIre-Series 操作手册 思泰克光电科技有限公司
28 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
左击一下右侧图像，图像会更新
在亮度调节中选择合适的光源（R：红光；R_r：顶光；G：绿光；B：蓝光）和亮
度，调整二值化阀值里的灰度值让Mark点图像清楚，然后选择自动居中让红色框
与Mark点相切，完成后选择模板更新并点击应用，如果2个Mark是一样的可以选
择all，然后选择保存并关闭。
搜索范围为绿色的框，修改X/Y可以调节搜索框的大小；如果基准点为洞，那么
亮的基准点前的勾需要去掉。
校正模式里应为HWA或者New HWA。
做完后选择 移动至第二个Mark点处
InSPIre-Series 操作手册 思泰克光电科技有限公司
29 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
移动到第二个Mark点后，选择相似度测试，看红色框是否和Mark点相切，相似度
值是否超过41，OK后点击关闭。
4.3.6 细调
调整好基准点后点击开始 ，进行对PCB检测，检测完成后出现
