SPI操作手册.pdf - 第60页
InSPIr e-Series 操作手册 思泰克光 电科技有限 公司 60 / 83 Copyri ght by Sinic-T ek V ision T echnol ogy Co., L td. CopCop 选择的所有板的柱状图 计算公式和值 在制程能力中输入 USL 和 LSL 并点击设置，自动计算 CPK 值
InSPIre-Series 操作手册 思泰克光电科技有限公司
59 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop

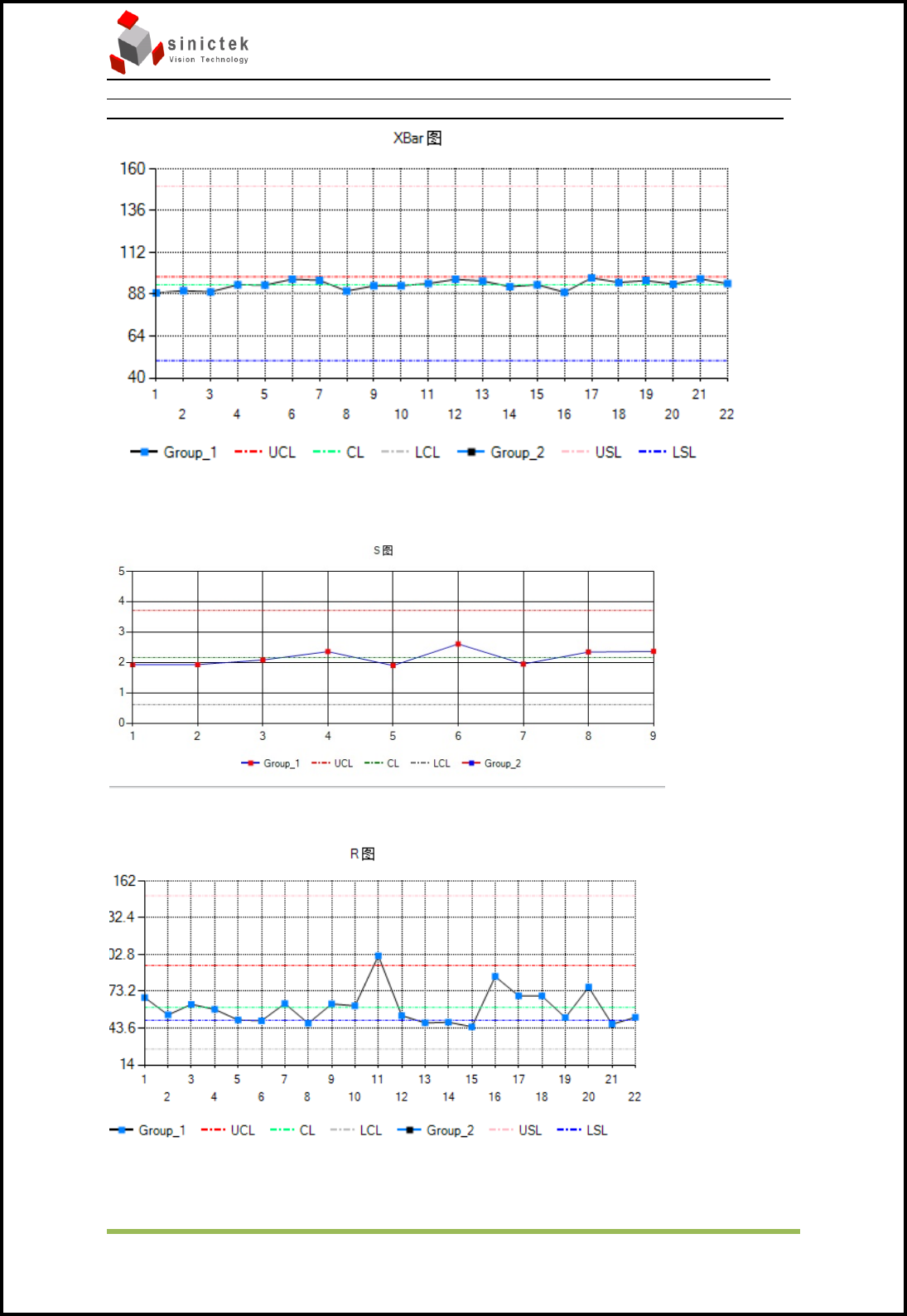

XBar 图，XBar整板所有焊盘的平均值的分布图
S图，整板焊盘的标准偏差分布图
R图，整板焊盘的最大值减最小值的分布图
InSPIre-Series 操作手册 思泰克光电科技有限公司
60 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
选择的所有板的柱状图
计算公式和值
在制程能力中输入USL和LSL并点击设置，自动计算CPK值
InSPIre-Series 操作手册 思泰克光电科技有限公司
61 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
5.3.6 重复性视图
选择统计焊盘的项目
显示该 PCB 中每个点的信息
