InSPIre-Series 操作手册 思泰克光电科技有限公司
16 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
4.1.6 元件命名
选择元件命名的 出现下图
然后选择 出现下图
这里非 chip 类的元器件可能会合并错，所以这时需要我们手动去合并
InSPIre-Series 操作手册 思泰克光电科技有限公司
17 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
选择上方工具栏的 ，然后去框选单个 X/Y 数据和其对应的焊盘，当有 X/Y
没有合并时，X/Y 浏览里会显示红色
当合并完成时，X/Y 浏览里全部都是蓝色，而焊盘合并成功后都是青绿色的
这时如果有焊盘没有命名，可以框选中要命名的焊盘出现下图

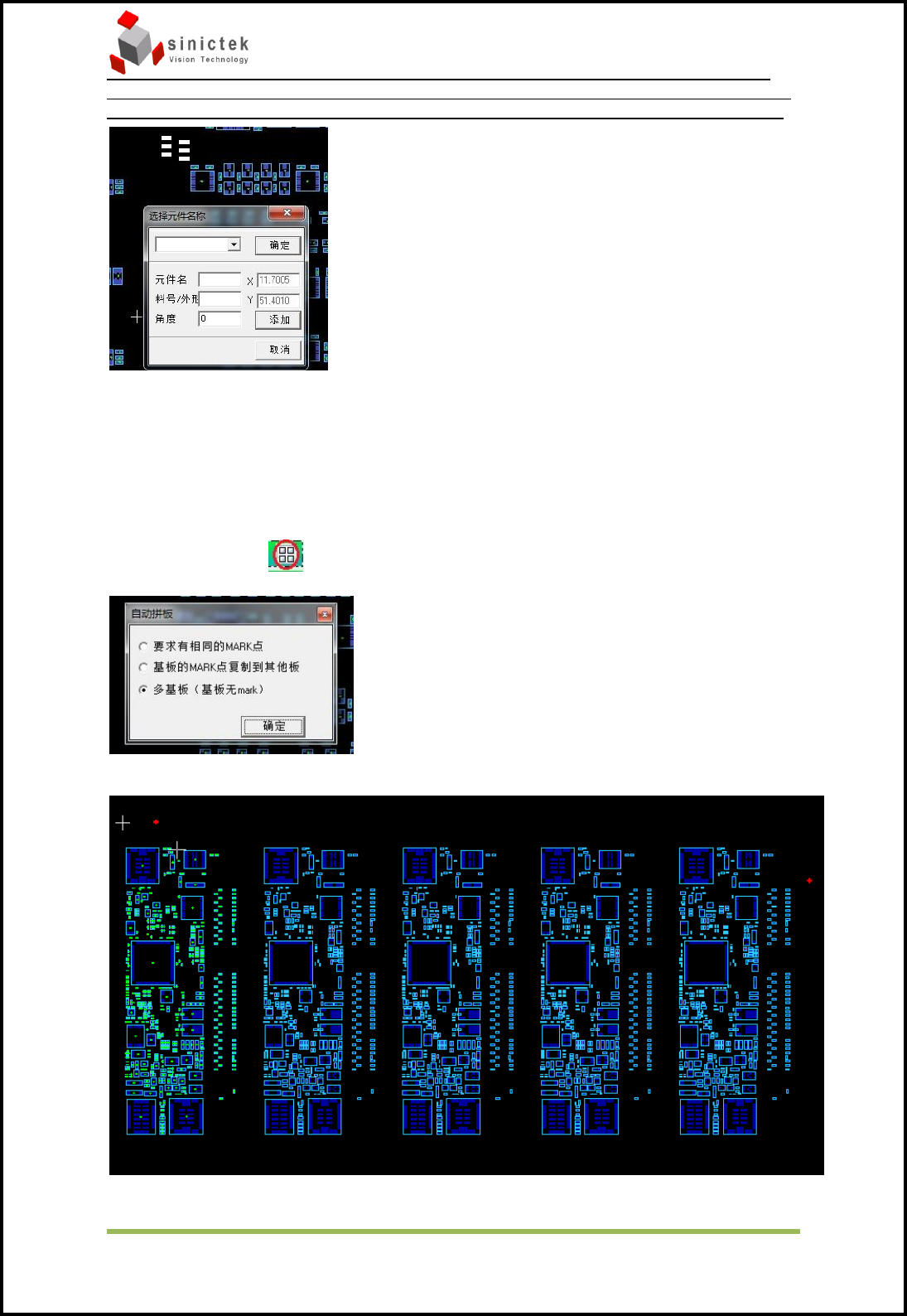

InSPIre-Series 操作手册 思泰克光电科技有限公司
18 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
输入相应的元件名、料号和角度后选择添加
4.1.7 自动拼板
单拼板或者多拼板但 X/Y 数据是整板的时候不需要做自动拼板，只有多拼板但
X/Y 数据只有一个或多个的时候需要做自动拼板
选择右侧工具栏的 出现
选择多基板然后选择确定，X/Y 数据会覆盖到所有的拼板
