InSPIre-Series 操作手册 思泰克光电科技有限公司
43 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
在此界面可以开启是否需要使用 RGB 抽色功能：
RGB 桥接：进行 2D 短路的检测，和 3D 功能形成或和与的关系。
三色预处理滤波器：对需要过虑的东西进行抽色
VAH 三色滤波器：对锡膏进行抽色。
三色焊盘：对焊盘进行抽色。
焊盘模板：屏蔽焊盘四周桥连的判定。
设置完成后点击 然后点击 。
退出后所有需要检测的 Pad 颜色由灰变亮。
InSPIre-Series 操作手册 思泰克光电科技有限公司
44 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop

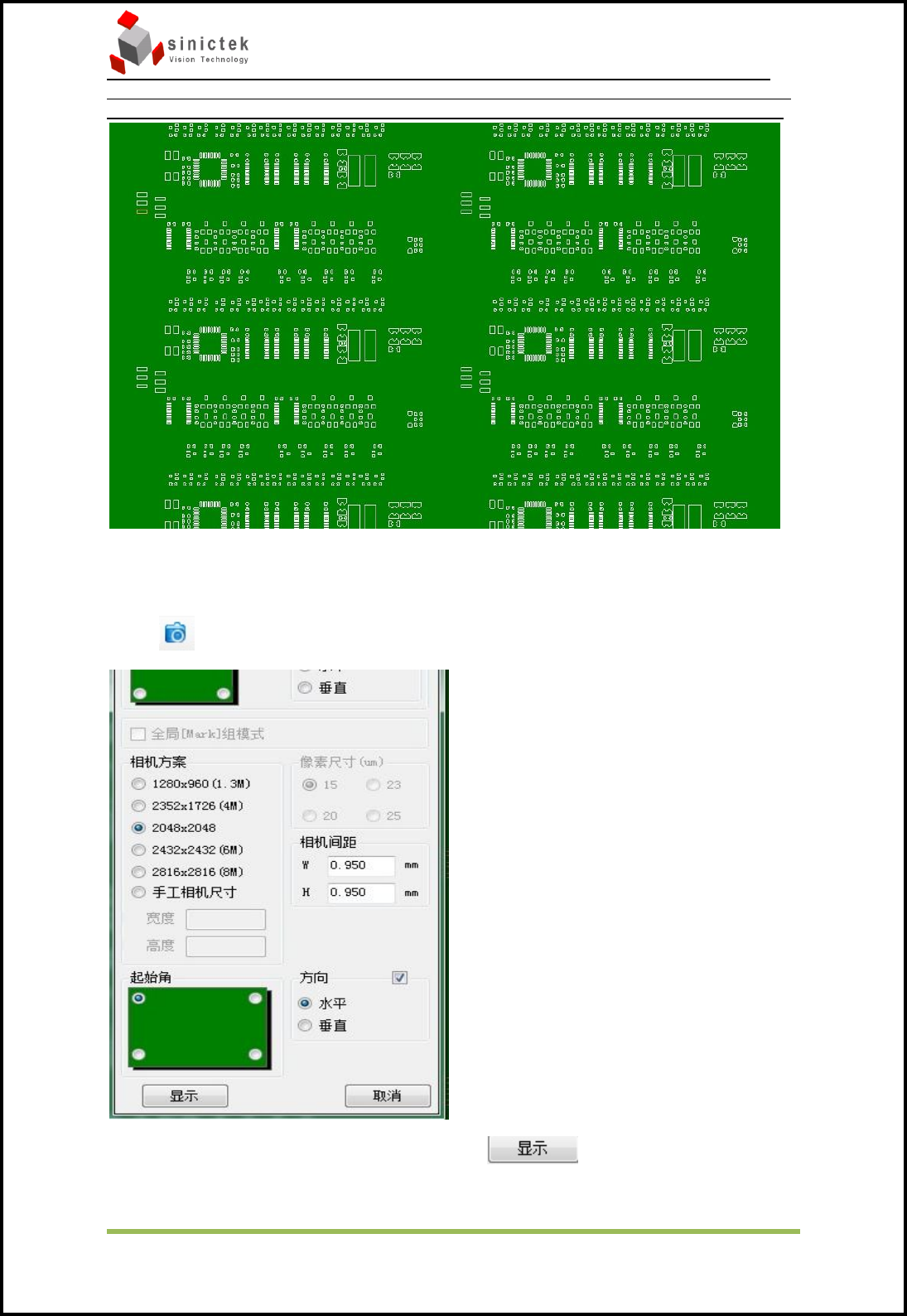

5.2.3 路径优化
点击 出现如下图，相机方案和相机间距一般默认即可：
选择 FOV 的起始角和 FOV 走动的方向后点击 ，确认 OK 后
InSPIre-Series 操作手册 思泰克光电科技有限公司
45 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
选择 出现下图。
取消显示 FOV 走位点击 。
5.2.4 其他功能介绍
在检测参数设置界面中
当检测参数设置成功后可以选择 Save Config
