InSPIre-Series 操作手册 思泰克光电科技有限公司
45 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop

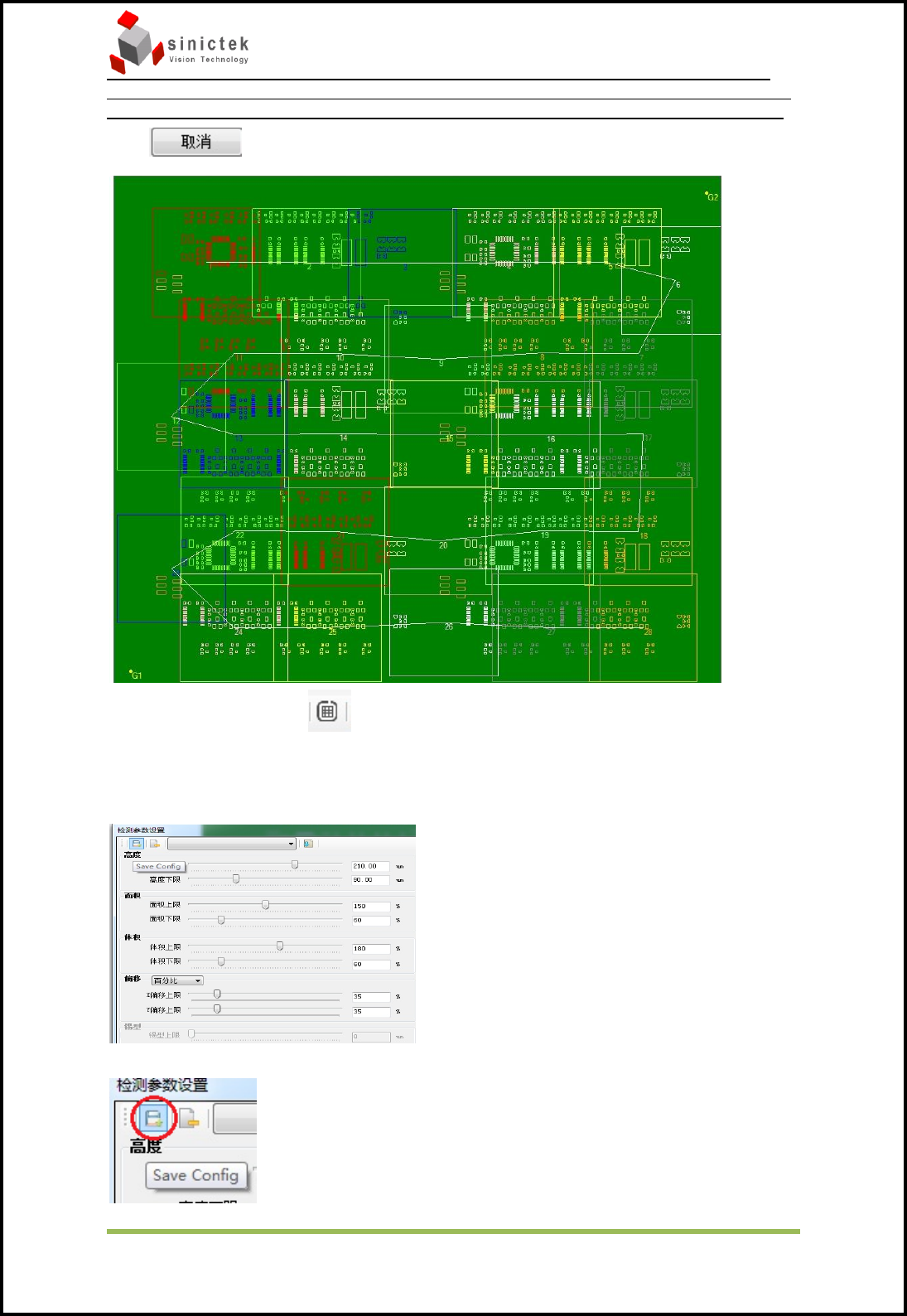

选择 出现下图。
取消显示 FOV 走位点击 。
5.2.4 其他功能介绍
在检测参数设置界面中
当检测参数设置成功后可以选择 Save Config
InSPIre-Series 操作手册 思泰克光电科技有限公司
46 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
选择后跳出配置保存画面
输入配置名称（通常以钢网厚度命名）选择保存
通过下拉菜单选择需要调用的配置
删除选择中的配置
导入选择中的配置。
分组功能如下：
新建，删除，查找
InSPIre-Series 操作手册 思泰克光电科技有限公司
47 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
焊盘分组：选中对应焊盘进行分组，用来设置不同的条件参数，
拼板编号：显示每个拼板的编号
元件序号：显示元件序号
引脚编号：显示元件引脚编号
封装类型：显示元件封装类型
全局[Mark]分组：当有多个板子放在一个载具上同时测试时，可以在每个板子上
分布定义两个FID Mark。
同类型焊盘：选择某个焊盘，点查找，可以查找与选择的焊盘尺寸一致的焊盘。
相同拼板位置：选择某个焊盘，点查找，可以查找与选择的焊盘拼板位置一致的
焊盘。
焊盘面积：再下面输入面积最小值与最大值。可以查找符合对应面积的焊盘。
工具菜单下面的板尺寸类型功能如下：
板尺寸：输入PCB板的尺寸大小。
PCB类型：默认为基本参数，当PCB为黑色时可选深色，为白色时选亮色。
