InSPIr e-Series 操作手册 思泰克光 电科技有限 公司 25 / 83 Copyri ght by Sinic-T ek V ision T echnol ogy Co., L td. CopCop 4.3.2 打开 JOB 文件 点击打开 跳出选择界面 选择之前做好的程序，点击打开 4.3.3 机器启动 按下装置绿色运行开关， 装置绿色运行指示灯变亮， 主界面上安全门状态显示绿 底白字的字样。 4.3.4 机器归零 点击…

100%1 / 83
InSPIre-Series 操作手册 思泰克光电科技有限公司
24 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
选择 出现下图。取消显示 FOV 走位点击 。
4.2.7 保存程式
点击 保存程式，程式制作就完成了。
4.3 如何使用检测 Job 程序进行检测
4.3.1 打开软件
从桌面双击 打开UI主界面。
打开后如下图
InSPIre-Series 操作手册 思泰克光电科技有限公司
25 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
4.3.2 打开JOB文件
点击打开 跳出选择界面
选择之前做好的程序，点击打开
4.3.3 机器启动
按下装置绿色运行开关，装置绿色运行指示灯变亮，主界面上安全门状态显示绿
底白字的字样。
4.3.4 机器归零

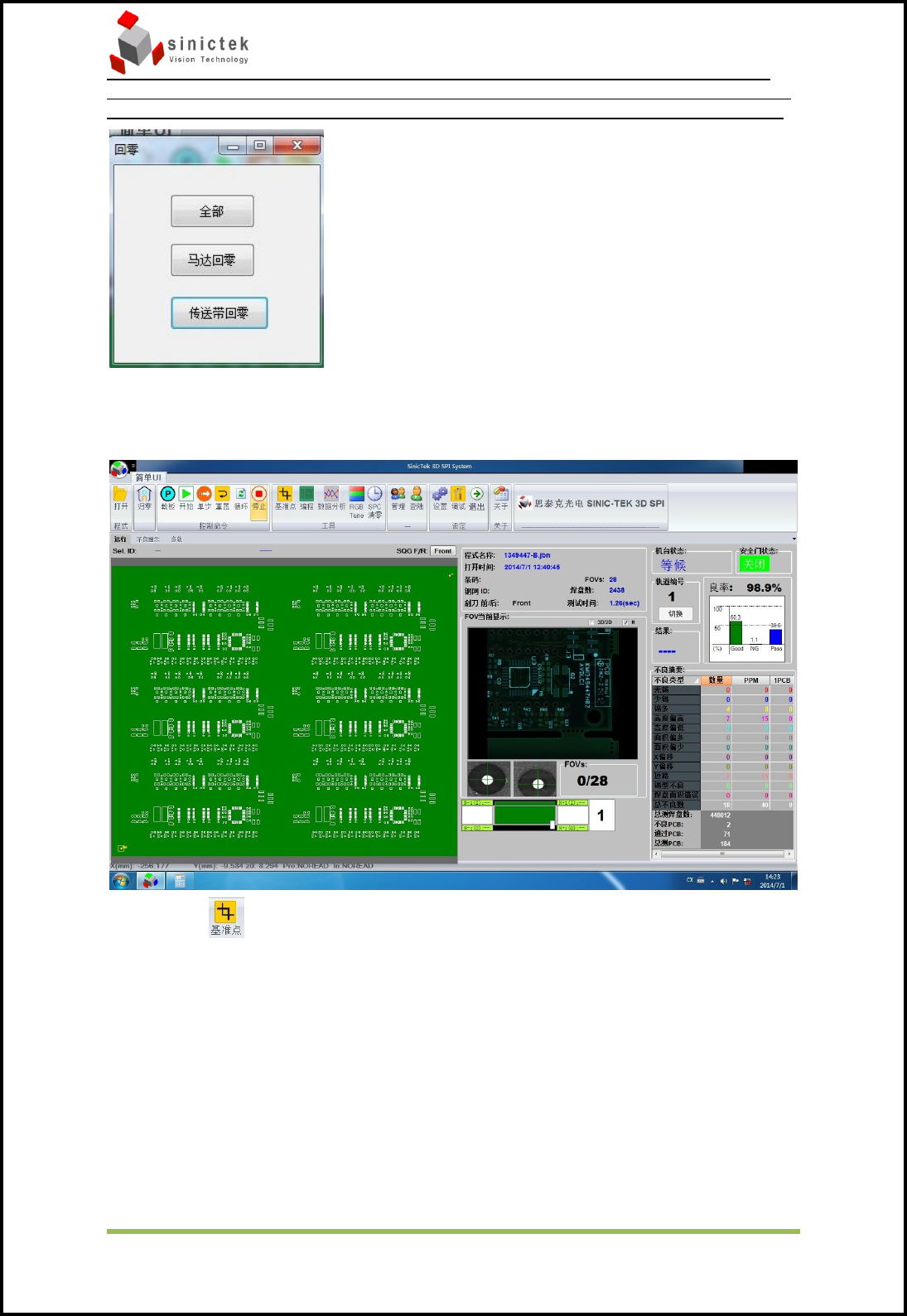

点击主界面上的归零 跳出选择画面，然后选择全部归零
InSPIre-Series 操作手册 思泰克光电科技有限公司
26 / 83 Copyright by Sinic-Tek Vision Technology Co., Ltd.
CopCop
选择归零后机台状态为回零，当机器状态变成等候时回零结束
4.3.5 调整基准点
在机器轨道上放一块PCB点击开始，PCB会停到停板位，因为找不到Mark机台停止
打开基准点 ，选择调整同步点后出现下图
