10

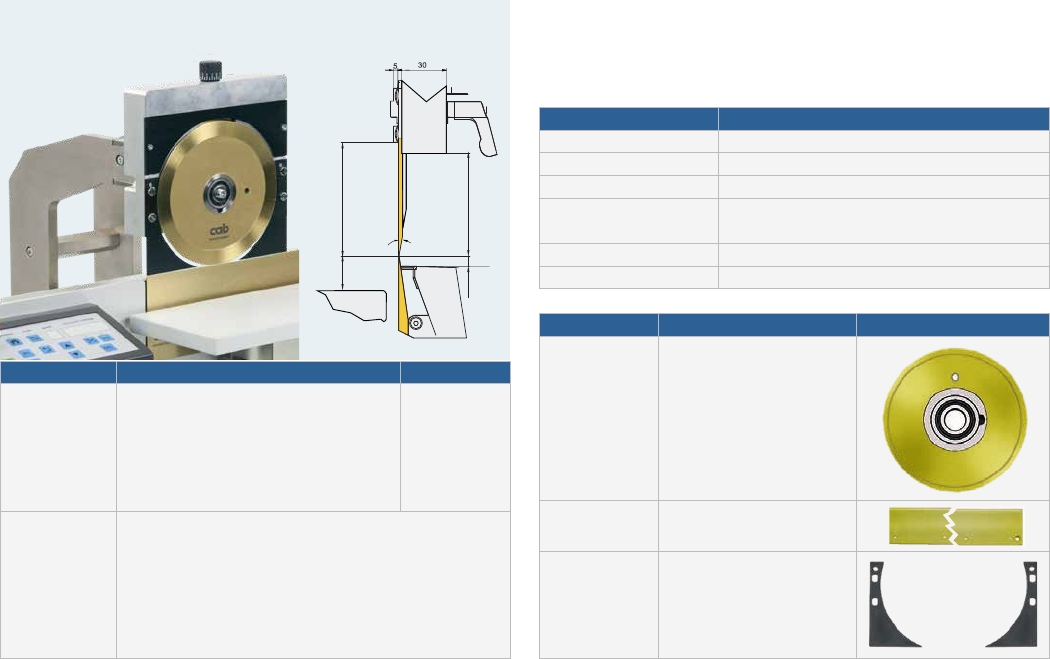

MAESTRO 6/X03
用來切割長度最大至 1,500 mm 且為 FR4, CEM3 及鋁基板材質的
PCB 板。
用來切割 FR4, CEM3 及鋁基板的不同上圓刀可簡易迅速地相互更
換。
上圓刀至下直刀的距離可個別調整。
規格資料
6/603 6/903 6/1203 6/1503
上圓刀
直徑 60 mm
切割速度 最大 500 mm/s
最大 250 mm/s ( 鋁基板 )
切割材質
FR4, CEM3, 鋁基板
電子元件高度 元件面最大 10 mm
焊接面最大 22 mm
寬度 1,150 mm 1,450 mm 1,750 mm 2,050 mm
高度 x 深度 350 x 450 mm
重量 50 kg 55 kg 60 kg 65 kg
PCB 分板機 MAESTRO 6
料號 產品 切割長度
8936510
8936500
8936490
8936570
8936xxx.520
PCB 分板機 MAESTRO 6/603
PCB 分板機 MAESTRO 6/903
PCB 分板機 MAESTRO 6/1203
PCB 分板機 MAESTRO 6/1503
PCB 分板機 MAESTRO 6/xx03 Alu
最大 600 mm
最大 900 mm
最大 1,200 mm
最大 1,500 mm
出貨內容 PCB 分板機
電源線 E+F 型, 1.8 m
腳踏開關
六角扳手 2 mm
刀片校準器
操作手冊 德 / 英
料號 耗材
8936446.001
8936507.001
上圓刀 60 FR4
上圓刀 60 Alu
8936593.001
8936592.001
下直刀 450
下直刀 600
8936437.001 導引板 X03
MAESTRO 6/X01
用來切割長度最大至 900 mm 且為 FR4 及 CEM3 材質的 PCB 板；更
多長度請洽詢 cab。
規格資料
6/601 6/901
上圓刀
直徑 125 mm
切割速度
最大 500 mm/s
切割材質
FR4, CEM3
電子元件高度 元件面最大 34 mm
焊接面最大 22 mm
寬度 x 高度 x 深度 1,150 x 410 x 450 mm 1,450 x 410 x 450 mm
重量 50 kg 55 kg
料號 產品 切割長度
8936560
8936580
PCB 分板機 MAESTRO 6/601
PCB 分板機 MAESTRO 6/901
最大 600 mm
最大 900 mm
出貨內容 PCB 分板機
電源線 E+F 型, 1.8 m
腳踏開關
六角扳手 2 mm
刀片校準器
操作手冊 德 / 英
料號 耗材
8930509.001 上圓刀 125 FR4
8936593.001
8936592.001
下直刀 450
下直刀 600
8936614.001
8936615.001
導引板 1 X01
導引板 2 X01
0...40 70
630...22
10°
11
PCB 分板機 MAESTRO 6
MAESTRO 6/601.70
用來切割長度最大至 600 mm 且為 FR4 及 CEM3 材質的 PCB 板，電
子元件高度最大至 70 mm；更 多 長 度 請 洽 詢 cab。
規格資料
6/601.70
上圓刀
直徑 185 mm
切割速度
最大 500 mm/s
切割材質
FR4, CEM3
電子元件高度 元件面最大 63 mm
焊接面最大 22 mm
寬度 x 高度 x 深度 1,150 x 410 x 450 mm
重量 50 kg
料號 產品 切割長度
8936590 PCB 分板機 MAESTRO 6/601.70 最大 600 mm
出貨內容 PCB 分板機
電源線 E+F 型, 1.8 m
腳踏開關
六角扳手 2 mm
刀片校準器
操作手冊 德 / 英
料號
耗材
8933933.001 上圓刀 185
8936593.001
8936592.001
下直刀 450
下直刀 600
8936583.001
8936584.001
導引板 1 X01/70
導引板 2 X01/70
17 mm
12
PCB 上板架能夠垂直也可以水平方向放置以便插入 PCB 板。
PCB 上板架的寬度可自由調整並根據各種 PCB 板的尺寸需求進行
組裝。
針對不同類型的 PCB 板有 100, 180 及 300 mm 高度的 PCB 上板架
可供選購。
32 個間距為 10 mm 的插槽讓 PCB 上板架可容納的裝填密度達到
最大值。
安全的插槽設計
插槽的入口採漏斗狀設計以確保 PCB 板可安全插入。藉由貼上的
黃色條紋標記指示出確切的插入位置並防止手動插入 PCB 板時歪
掉。
PCB 上板架 100, 180, 300 系列
連續的
編號標記
可伸縮的
手把
提單夾
支桿的設計可確保較重的
PCB 板的安全
導軌
用來保護突出的電子
元件的空隙
雙層側板
附有 32 個 PCB 插槽
