L D D H 21 特殊 PCB 上板架 特殊 長度 PC B 板專用 的 兩 倍 及 三 倍 長 度 上 板 架 700 系 列 專用 PCB 上板架在 組裝時考量 了 抗扭力 的需求 。 最大長度 至 1,187 mm 的 PCB 板可 安 全 存 放 並 運 送。 側 板 材 質 ：聚 碳 酸 酯 兩倍長 度 PCB 上板 架 的出貨狀 態 ： 完 成 組 裝 三倍 長 度 PCB 上板 架 的出貨狀 態 ： 部 份完成 組 裝…
1.1
1.2
20
20
PCB 上板架 600, 700, 800 系列

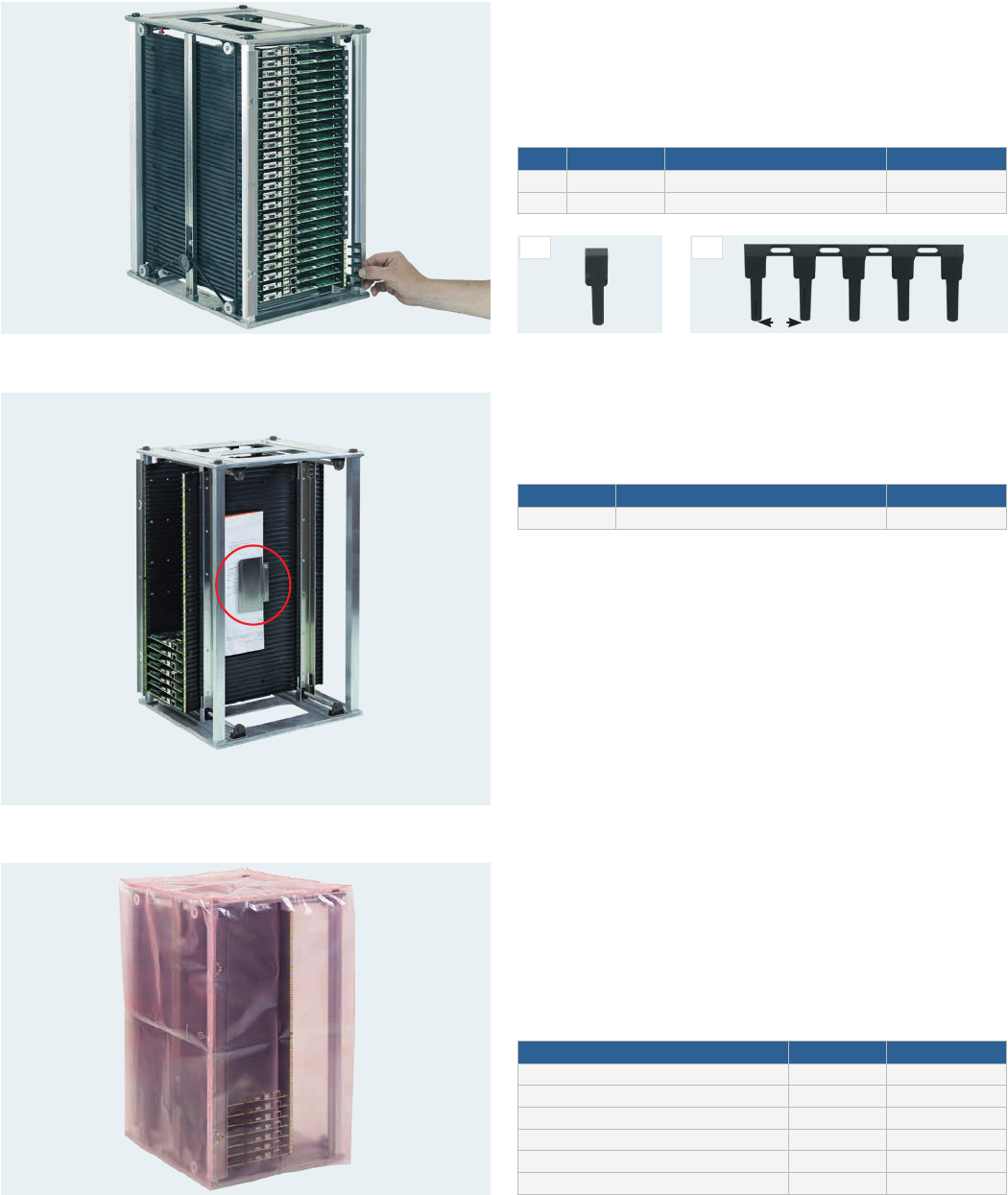

靜電放電防護罩
用來防止上板架內的 PCB 板受到汙染。
具 傳 導 性、堅 固、抗 扯 裂
材質：高分子永久抗靜電複合材料
顏色：粉紅 / 厚度：150 µm
上板架型號 料號 最小包裝單位
601, 701, 801 8916411 10
602, 702, 802 8916412 10
603, 703, 803 8916413 10
704, 804 8916414 10
716, 816 8916416 10
717, 817 8916417 10
插槽防護蓋
用於封鎖使用塑料側板的 PCB 上板架的插槽。扣上及取下不須使
用工具。
使 用 插 槽 防 護 蓋 時，PCB 板之間的最大可調整寬度減至 3 mm。
項目 料號 產品 最小包裝單位
1.1 8916571 插槽防護蓋 1 (x1) 100
1.2 8916575 插槽防護蓋 5 (x5)
20
提單夾
用於固定 PCB 上板架上的提單 ( 塑料側板專用 )。
料號 產品 最小包裝單位
8913416
提單夾
1
配件
L
D
D
H
21

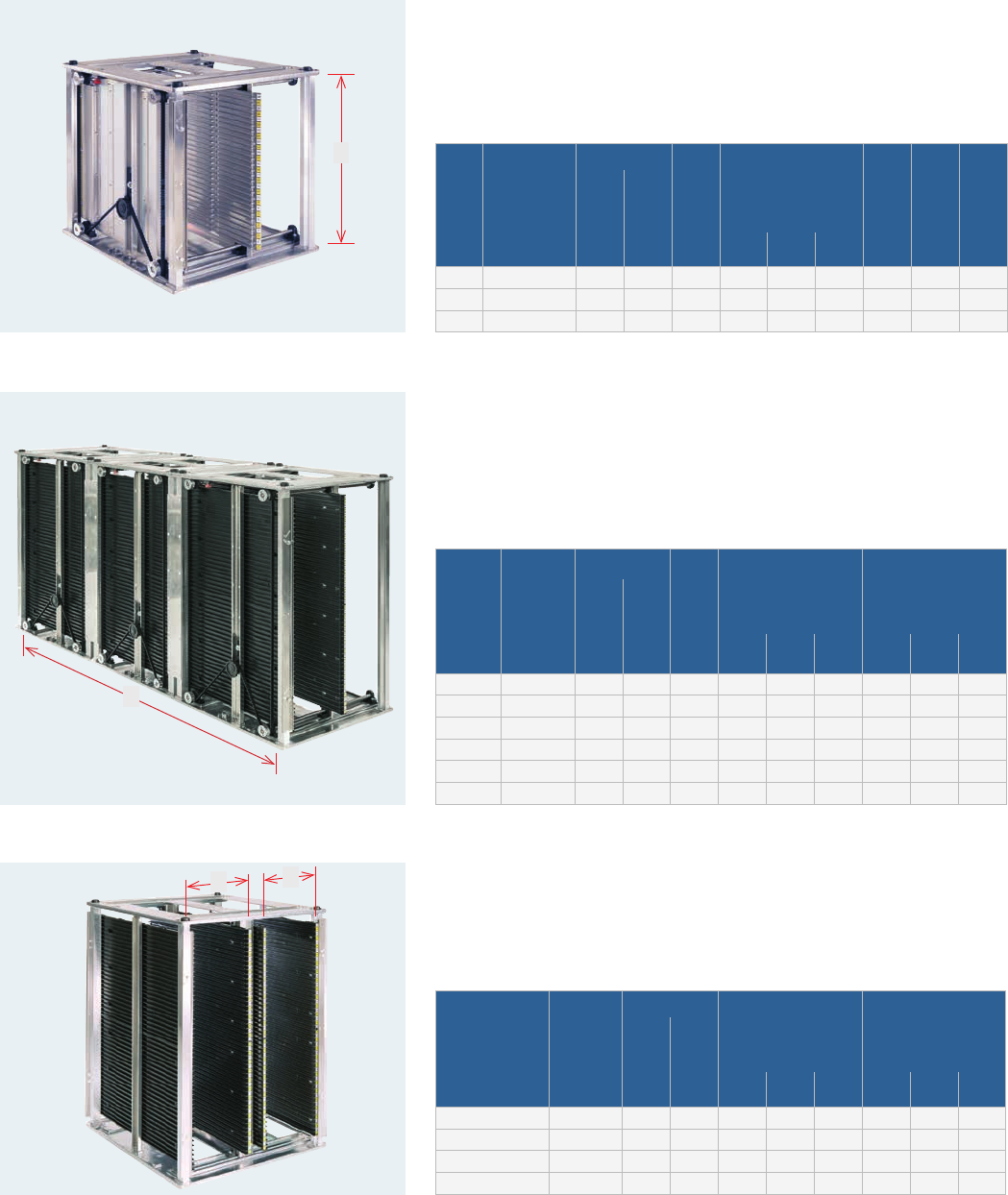

特殊 PCB 上板架
特殊長度 PCB 板專用的兩倍及三倍長度上板架 700 系列專用
PCB 上板架在組裝時考量了抗扭力的需求。最大長度至 1,187 mm 的 PCB 板可
安 全存 放 並運 送。
側 板 材 質：聚 碳 酸 酯
兩倍長度 PCB 上板架的出貨狀態：完成組裝
三倍長度 PCB 上板架的出貨狀態：部份完成組裝
藉由並行插入 PCB 板達到雙倍承載量 PCB 上板架 600 系列專用
PCB 上板架最多可容納 100 片的 PCB 板。較 窄 的 PCB 板可同時並行插入兩片至
PCB 上 板 架 內。
側板材質：聚苯乙烯、聚碳酸酯、金屬
型號 料號
溫度 °C
PCB 板
插入溫度
環境溫度
外部測量
寬度
D
長度
C
長
mm
寬
mm
高
mm
最小
mm
最大
mm
最大
mm
601.1-P 8916435 60 50 355 320 563 40 100 342
601.2-P 8915485 130 100 355 320 563 40 100 342
603.2-P 8916425 130 100 400 380 563 40 100 387
603.3-P 8916395 200 200 400 380 563 40 100 387
型號 料號
溫度 °C
PCB 板
插入溫度
環境溫度
重量 kg
外部測量
寬度
D
長度
C
長
mm
寬
mm
高
mm
最小
mm
最大
mm
最大
mm
701.2-2 8916712 130 80 12.3 710 320 563 40 250 697
702.2-2 8916722 130 80 12.7 800 320 563 40 250 787
703.2-2 8916732 130 80 13.5 800 380 563 40 310 787
701.2-3 8916713 130 80 18.7 1,065 320 563 40 250 1,052
702.2-3 8916723 130 80 19.3 1,200 320 563 40 250 1,187
703.2-3 8916733 130 80 20.5 1,200 380 563 40 310 1,187
高度較低的型號 PCB 上板架 600, 700, 800 系列專用
高度較低的 PCB 上板架可應用於退火爐等設備。降低高度也避免了較重的
PCB 板及使用載具造成的負載過重。
側板材質：金屬；塑料材質的側板請洽詢 cab。
型號 料號
溫度 °C
PCB 板可插入
數量
制動螺旋
齒形帶傳動
插入溫度
環境溫度
重量 kg
外部測量
長
mm
寬
mm
高
mm
601.3 8916130 200 200 5.5 355 320 343 28
-
701.3 8916410 200 100 5.9 355 320 263 20 -
701.3 8916175 200 100 6.1 355 320 343 28 -
