基板切斷機 HEKTOR 2
HEKTOR 2 能仔細快速地分割已鑽銑成型的 PCB 板。切邊乾淨且
光滑。刀片固定架由兩個部分組成，可輕易地安裝或更換不同寬
度的刀片。HEKTOR 2 藉由空壓氣缸完成衝壓切斷作業。可調整
設備的操作氣壓。
安全的操作步驟
將 PCB 板連接筋中間的溝槽穿過刀片固定架上的刀片並使用刀片
衝壓切斷連接筋。切下的廢料會推至刀片下方。可透過腳踏開關
進行衝壓切斷作業，廢料則集中在收集盒內。
規格資料
切割方式 衝壓切斷
操作方式 手動
切割材質
FR4
PCB 板厚度 最大 2.5 mm
空壓管接頭
1/4“ 進氣接頭
標準運作氣壓值
4 bar
溫度 / 操作過程 + 10 - 35°C / 10 - 85 %
濕度 封存狀態 0 - 60°C / 20 - 80 %
非凝結狀態 運送途中 – 25 - 60°C / 20 - 80 %
寬度 x 高度 x 深度
220 x 170 x 255 mm
重量 2.7 kg
安規認證
CE, FCC Class A
料號 產品
8932145 基板切斷機 HEKTOR 2 ( 不含刀片 )
8932xxx 刀片 ( 獨立訂購 )
出貨內容
基板切斷機搭配氣壓調節器
腳踏開關
六角扳手 2 mm
六角扳手 4 mm
操作手冊 德 / 英
刀片
為防止刀片卡住 PCB 板，最 小 溝
槽寬度必須比刀片寬 0.15 mm。
溝槽寬度
刀片厚度
刀片長度
裁切長度
焊接面元件淨空
區域
溝槽長度
切邊寬度
料號
A B C D E F G
8932137.001 刀片 1.5 T ≥ 1.5 1.35 17.2 4.7 > 19 > 19 3
8932138.001 刀片 2.0 T ≥ 2.0 1.85 17.2 5.2 > 19 > 19 3
8932191.001 刀片 2.4 T ≥ 2.4 2.25 18 5.7 > 19 > 19 3
8932139.001 刀片 2.5 T ≥ 2.5 2.35 18 5.7 > 19 > 19 3
8932144.001 刀片 3.0 T ≥ 3.0 2.85 18 5.7 > 19 > 19 2.5
8932122.001 刀片 1.5 L ≥ 1.5 1.35 12 4.7 > 15 > 13 3
8932123.001 刀片 2.0 L ≥ 2.0 1.85 12 5.2 > 15 > 13 3
8932141.001 刀片 2.4 L ≥ 2.4 2.25 12 5.7 > 15 > 13 3
8932124.001 刀片 2.5 L ≥ 2.5 2.35 12 5.7 > 15 > 13 3
8932125.001 刀片 3.0 L ≥ 3.0 2.85 12 5.7 > 15 > 13 2.5
8932171.001 刀片固定架 ( 備件 )
T-刀
用於衝壓切斷連接左右 PCB 板
的連接筋而不需轉動 PCB 板。
L-刀
可 應 用 於 小 溝 槽 切 邊。
刀片固定架
包含在出貨內容中。
PCB 板下方需淨空
更多刀片厚度 請 洽詢
cab。
47,5
21,535
10°
10°
43 41
34 34
30°
0,8 - 3,2
max. 0,8
min. 0,25
4
3 1 2 6 4 5
1
2
PCB 分板機 MAESTRO 2, 2M
電子元件高度
PCB 板切割後外圍會突出：
標準 0.2 mm
能分段切割 V-Cut 完成分板程序
( 最大溝槽長度 5 mm )。
料號
產品
8933900
8933935
PCB 分板機 MAESTRO 2
PCB 分板機 MAESTRO 2M
出貨內容 PCB 分板機
電源線 E+F 型, 長度 1.8 m
( MAESTRO 2M 限定 )
六角扳手 2 mm
操作手冊 德 / 英
位置 料號 耗材
1
2
3
4
5
6
8930509.001
8930522.001
8930744.001
8933661.001
8930514.001
8930745.001
上圓刀 FR4
導引板
上圓刀保護蓋
下圓刀
導引板
下圓刀保護蓋
規格資料
MAESTRO 2 MAESTRO 2M
切割方式 元件面 上圓刀
焊接面 下圓刀
操作方式
手動 馬達驅動
切割速度
- 100, 200, 300 mm/s
切割長度
15 - 300 mm
切割材質
FR4
電子元件高度
元件面 / 焊接面最大 34 mm
使用電壓
- 230/115 VAC, 50/60 Hz
溫度 / 操作過程 + 10 - 35°C / 10 - 85 %
濕度 封存狀態 0 - 60°C / 20 - 80 %
非凝結狀態
運送途中 – 25 - 60°C / 20 - 80 %
寬度 x 高度 x 深度 195 x 330 x 620 mm
重量
16 kg 19 kg
安規認證
CE, FCC Class A

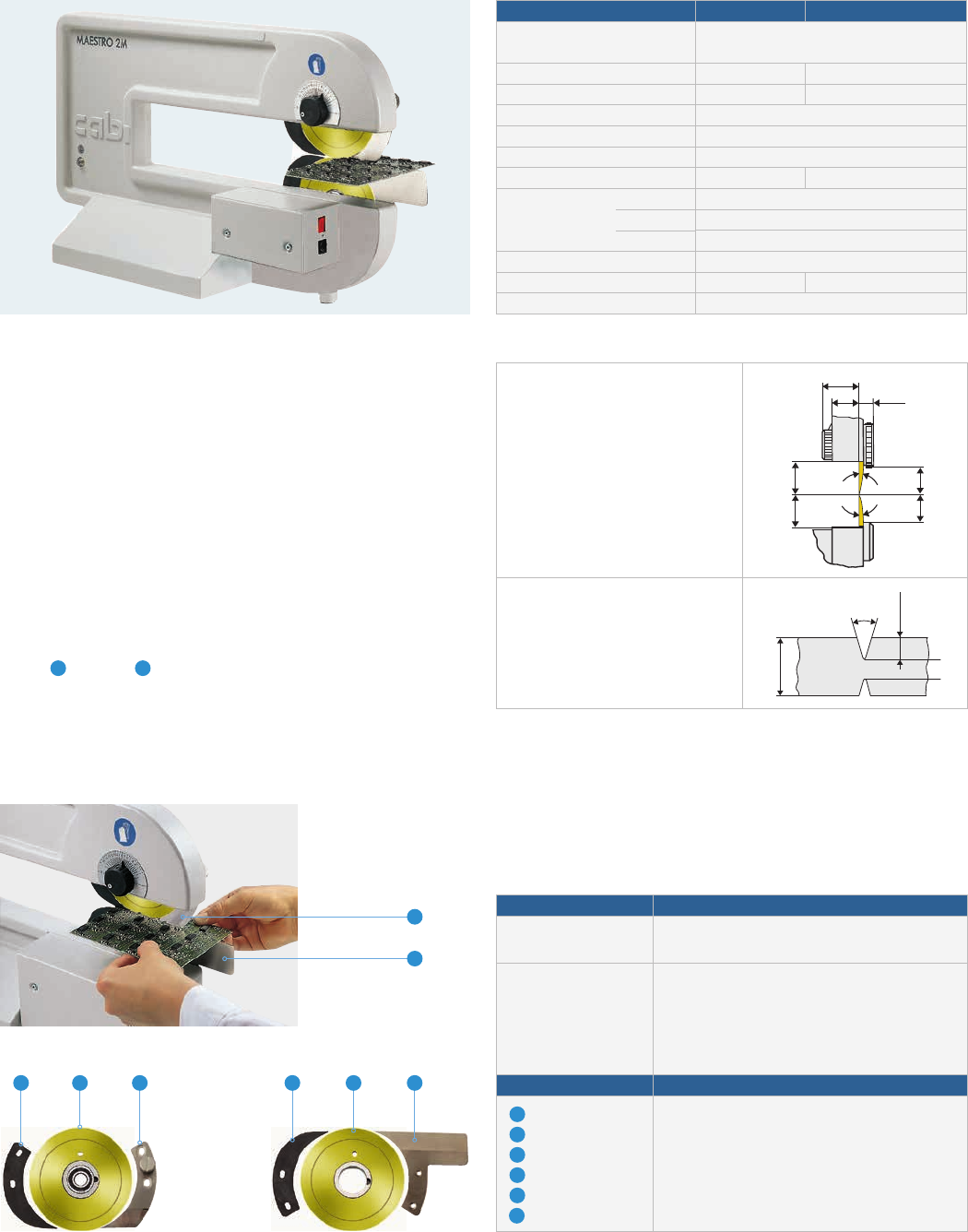

組裝紮實的 PCB 分板機 MAESTRO 2 用於 PCB 板的切割，為裁切
快速且經濟實惠的機種。機身只需佔用一小部分的工作空間。
MAESTRO 2
為適用於少量 PCB 板切割需求且經濟實惠的入門機種。使用手動
推進的方式將 PCB 板置於圓刀間進行裁切。
MAESTRO 2M 搭配馬達驅動
可輕鬆地切割大量 PCB 板。藉由馬達驅動下圓刀。將 PCB 板推進
上下圓刀間之後，馬達會驅動圓刀將 PCB 板拉進裁切位置以完成
分板作業。特別適合用於切割元件密度較高或板邊較狹窄的 PCB
板。有三種不同的速度可供選擇。
安全的操作步驟
導引板
1
及導引板
2
的距離只能些微調整，僅讓 PCB 板上的 V-Cut
能 夠 通 過。
4
1 32
5
21,527
3...30
1...23
0...40 41
34
10°
10°
30°
0,8 - 3,2
max. 0,8
min. 0,25

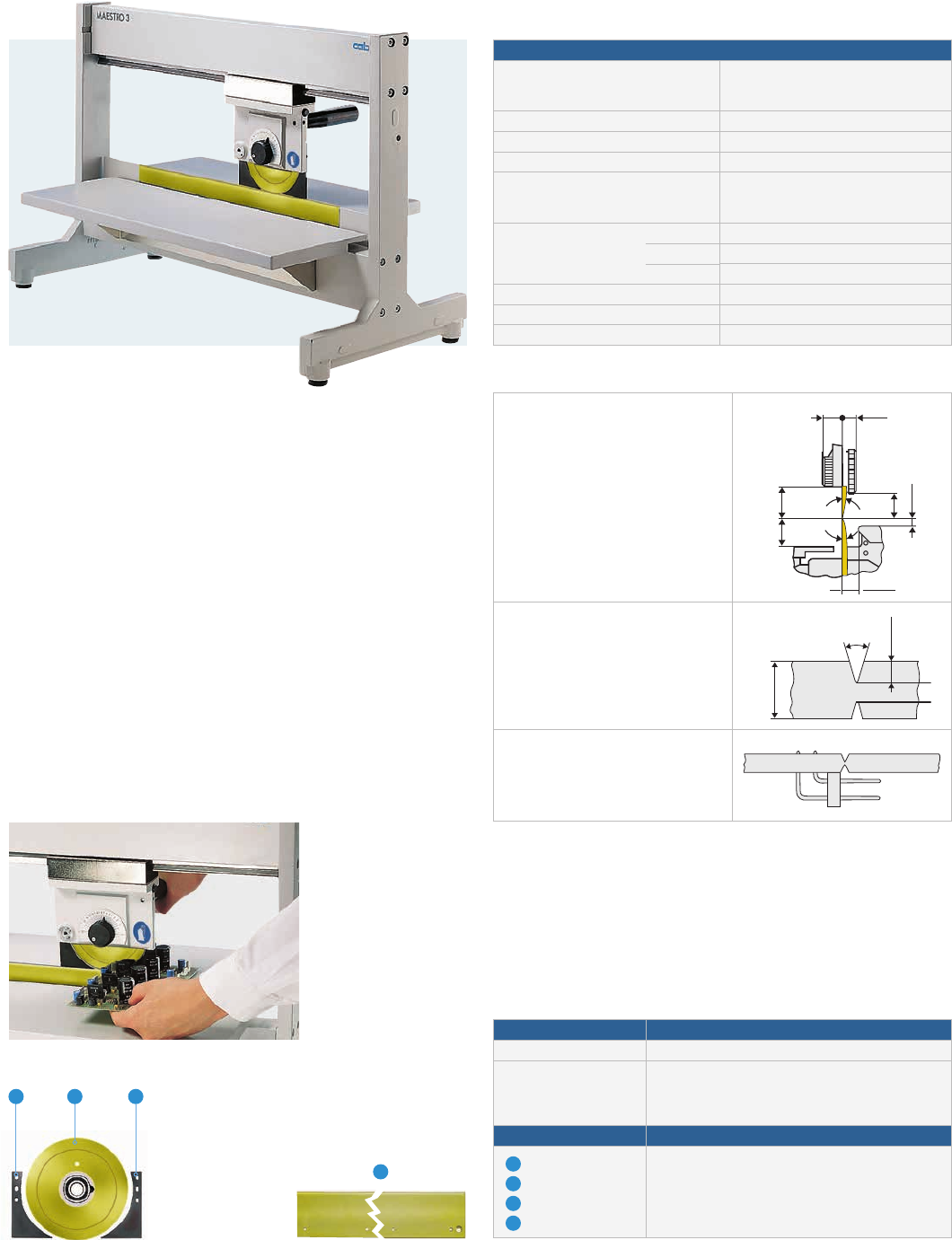

PCB 分板機 MAESTRO 3E
使用 PCB 分板機 MAESTRO 3E 可裁切各種尺寸大小且預留 V-Cut
的 PCB 板。可調式平台能配合平台連續調整至最合適的工作高
度。下直刀及平台間的距離可以調整，以便板邊落下後再挑出。
安全的操作步驟
將預留 V-Cut 的 PCB 板放置於下直刀上並手動操作上圓刀順著 V-
Cut 切割 PCB 板。導引板及下直刀間的距離可調整至只能讓 V-Cut
通過並切割的高度。
電子元件高度
PCB 板切割後外圍會突出：
標準 0.2 mm
能分段切割 V-Cut 完成分板
程 序。
PCB 板上若有突出的電子元件則必
須 挖 空 直 刀。
如有這方面的需求請洽詢 cab。
料號
產品
8933945 PCB 分板機 MAESTRO 3E/450
出貨內容 PCB 分板機
六角扳手 2 mm
操作手冊 德 / 英
位置 料號 耗材
1
2
3
4
8930509.001
8936615.001
8936614.001
8933394.001
上圓刀 FR4
導引板
導引板
下直刀 450
規格資料
切割方式 元件面 上圓刀
焊接面
下直刀
操作方式 手動
切割長度
最大 450 mm
切割材質
FR4
電子元件高度 元件面 最大 34 mm
焊接面
最大 23 mm
溫度 / 操作過程 + 10 - 35°C / 10 - 85 %
濕度 封存狀態 0 - 60°C / 20 - 80 %
非凝結狀態 運送途中 – 25 - 60°C / 20 - 80 %
寬度 x 高度 x 深度 350 x 455 x 700 mm
重量
22 kg
安規認證
CE, FCC Class A
