PCB 分板機 MAESTRO 5L
需要切割大量預留 V-Cut 的 PCB 板 時，PCB 分板機 MAESTRO 5L 為
可選用的經濟實惠的機種。
最多可同時切割 15 片緊密相連的 PCB 板。可 切 割 的 PCB 板最大寬
度為 310 mm。圓 刀的 距 離 及 數 量 可依 據 PCB 板的需求進行調整。上
下圓刀可穩定精準地切割 PCB 板 並 確 保 切 割 過 程 乾淨 俐 落。經 過 淬
鍊、打磨及鍍鈦處理的圓刀能夠維持更久的使用壽命。
PCB 板可手動或透過送料機、外接輸送帶自動導入分板機中。PCB 板
在切割後會放置於已安裝的輸送帶上。
分板機可安裝在配備 SMEMA 傳輸接口的電子元件裝配線上 ( 相關資
訊請參見操作手冊 )。搭 配 高 調 整 性 的 底 座，PCB 分板機 MAESTRO
5L 可針對各種應用進行優化的調整。PCB 分板機 MAESTRO 5L 同時
預留了廢料專用的抽氣過濾系統的連接口。
規格資料
切割方式 元件面 上圓刀
焊接面
下圓刀
操作方式 馬達驅動
切割速度 100 - 220 mm/s
可 10 段切換
PCB 板長度
開啟感測器時
關閉感測器時
100 - 570 mm
最大 2,000 mm
PCB 板寬度 最大 310 mm
V-Cut 間距 最小 3 mm
電子元件高度 元件面 最大 30 mm
焊接面 最大 10 mm
圓刀加裝數量
最多上下各 16 片圓刀
程序設計
顯示 - 切割速度
- 已切割的長度或 PCB 板數量
操作按鍵 - 開 啟、停止、回 刀
編程按鍵
- 切割速度設定
監控
- 刀片切割長度
- 刀片前後卡刀
- 在輸送帶末端停止
傳輸接口 - 遠端開啟 / 停止
- SMEMA (round 14 pins)
使用電壓
230/115 VAC, 50/60 Hz
溫度 / 操作過程
+ 10 - 35°C / 10 - 85 %
濕度 封存狀態
0 - 60°C / 20 - 80 %
非凝結狀態
運送途中
– 25 - 60°C / 20 - 80 %
寬度 x 高度 x 深度 440 x 750 - 1,000 x 1,100 mm
重量
63 kg
安規認證
CE, FCC Class A
料號 產品
8934520
893xxxx
893xxxx
PCB 分板機 MAESTRO 5L
無圓刀及保護外蓋
上下圓刀必須額 外訂購並由原廠代為安裝 及調
整。
安裝 上下圓刀
設備部分客製化
出貨內容
PCB 分板機、底座
電源線 E+F 型, 1.8 m
維護工具
警示燈
刀片輔助裝置
基座套件
廢料收集箱
操作手冊 德 / 英
料號
耗材
8934803.001 圓 刀，寬 度 8 mm
893xxxx.001
客製化圓刀
PCB 板切割後外圍會突出：
標準 0.2 mm
能分段切割 V-Cut 完成分板
程 序。
30°
0,8 - 3,2
max. 0,8
min. 0,25
30°
0,8 -1,5
max. 0,3
min. 0,25
Alu
30°
0,8 - 3,2
max. 0,8
min. 0,25
FR4
9
PCB 分板機 MAESTRO 6
用來切割長度最大至 1,500 mm，預 留 V-Cut 的 PCB 板。切 割 時 可 將
對電子元件產生的應力降至最小。
MAESTRO 6 為 cab 經得起考驗的 PCB 分板機持續進行研發的成
果。MAESTRO 6 的切割作業快速、經濟實惠且無應力產生，也能夠處
理極長的 PCB 板。
運輸動力裝置位於下直刀的正後方。如此一來相當簡化了 PCB 板的
切 割 及 取 出 程 序。
共同的規格資料
切割方式
元件面 上圓刀
焊接面 下直刀
操作方式 路徑優化
切割速度
最大 500 mm/s
最大 250 mm/s ( 鋁基板 )
工作檯深度 160 mm
操作環境
操作按鍵 - 首頁 / 位置
- 運輸裝置前進及倒退
編程按鍵 - 運輸裝置的起始 / 最終位置
- 運輸裝置分段 / 連續前進及
倒退
- 切割速度
- 顯 示「切 割 數 量 」或
「切 割 長 度 」選 項
- 取消選項
- 啟動輸送帶
- 輸送帶速度
電源開關 開 / 關
腳踏開關
開始分板程序
安全開關
緊急停止
使用電壓
100 - 240 VAC, 50/60 Hz
噪音值
LpA < 70 dB (A)
溫度 / 操作過程
濕度 封存狀態
非凝結狀態 運送途中
+ 10 - 35°C / 10 - 85 %
0 - 60°C / 20 - 80 %
– 25 - 60°C / 20 - 80 %
安規認證
CE, FCC Class A
PCB 板切割後外圍會突出：
標準 0.2 mm
PCB 板上若有突出的電子元件則必
須 挖 空 直 刀。
如有這方面的需求請洽詢 cab。
能分段切割 V-Cut 完 成 分 板 程 序。
刀片校準器
上圓刀和下直刀必須藉由精準的
導引完成裁切作業以達到低應力
切割並維持更久的使用壽命。測
微計可安裝於架上以便調校及定
期 檢 查 刀片 的 平 行狀 態。
10

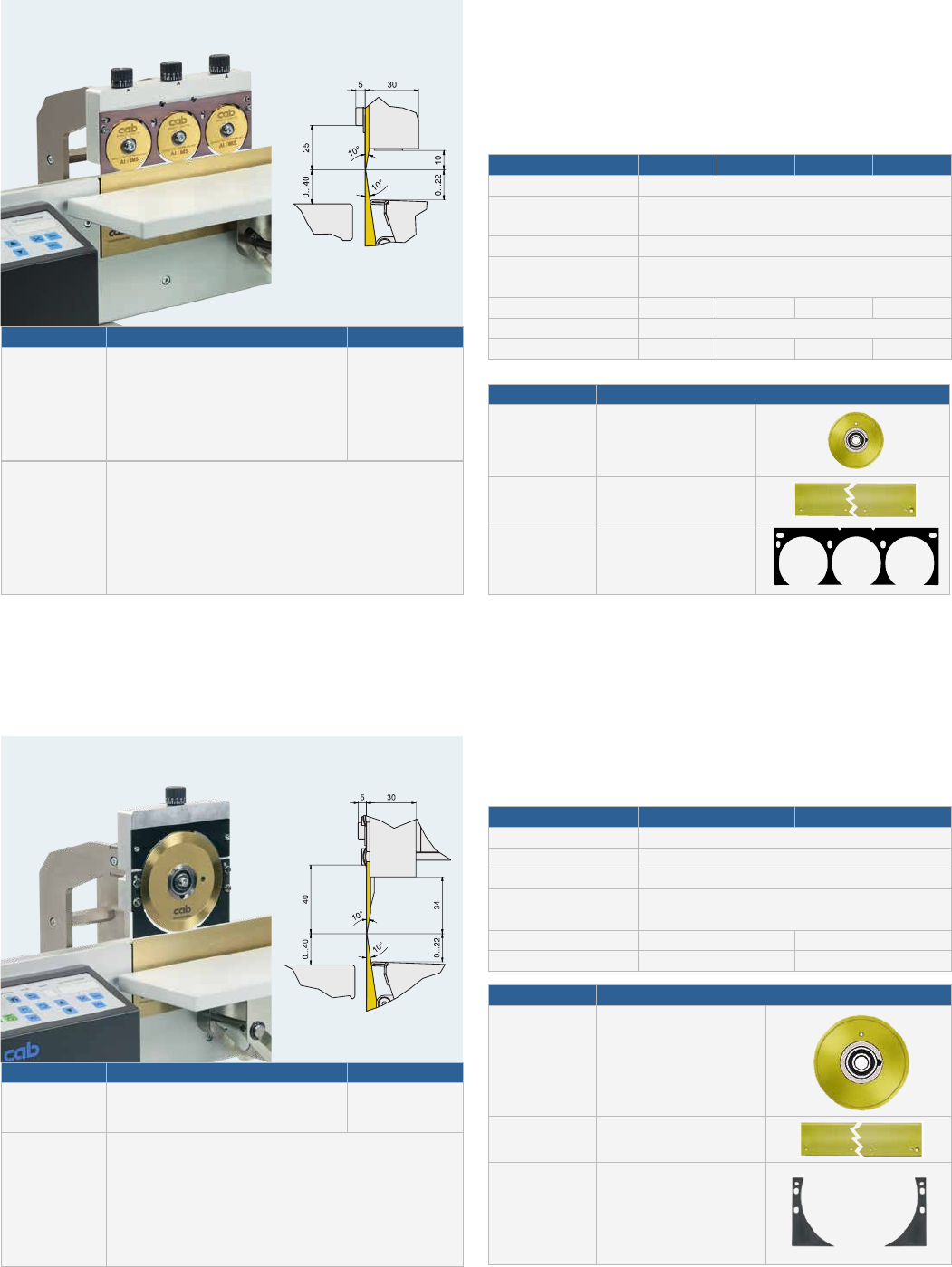

MAESTRO 6/X03
用來切割長度最大至 1,500 mm 且為 FR4, CEM3 及鋁基板材質的
PCB 板。
用來切割 FR4, CEM3 及鋁基板的不同上圓刀可簡易迅速地相互更
換。
上圓刀至下直刀的距離可個別調整。
規格資料
6/603 6/903 6/1203 6/1503
上圓刀
直徑 60 mm
切割速度 最大 500 mm/s
最大 250 mm/s ( 鋁基板 )
切割材質
FR4, CEM3, 鋁基板
電子元件高度 元件面最大 10 mm
焊接面最大 22 mm
寬度 1,150 mm 1,450 mm 1,750 mm 2,050 mm
高度 x 深度 350 x 450 mm
重量 50 kg 55 kg 60 kg 65 kg
PCB 分板機 MAESTRO 6
料號 產品 切割長度
8936510
8936500
8936490
8936570
8936xxx.520
PCB 分板機 MAESTRO 6/603
PCB 分板機 MAESTRO 6/903
PCB 分板機 MAESTRO 6/1203
PCB 分板機 MAESTRO 6/1503
PCB 分板機 MAESTRO 6/xx03 Alu
最大 600 mm
最大 900 mm
最大 1,200 mm
最大 1,500 mm
出貨內容 PCB 分板機
電源線 E+F 型, 1.8 m
腳踏開關
六角扳手 2 mm
刀片校準器
操作手冊 德 / 英
料號 耗材
8936446.001
8936507.001
上圓刀 60 FR4
上圓刀 60 Alu
8936593.001
8936592.001
下直刀 450
下直刀 600
8936437.001 導引板 X03
MAESTRO 6/X01
用來切割長度最大至 900 mm 且為 FR4 及 CEM3 材質的 PCB 板；更
多長度請洽詢 cab。
規格資料
6/601 6/901
上圓刀
直徑 125 mm
切割速度
最大 500 mm/s
切割材質
FR4, CEM3
電子元件高度 元件面最大 34 mm
焊接面最大 22 mm
寬度 x 高度 x 深度 1,150 x 410 x 450 mm 1,450 x 410 x 450 mm
重量 50 kg 55 kg
料號 產品 切割長度
8936560
8936580
PCB 分板機 MAESTRO 6/601
PCB 分板機 MAESTRO 6/901
最大 600 mm
最大 900 mm
出貨內容 PCB 分板機
電源線 E+F 型, 1.8 m
腳踏開關
六角扳手 2 mm
刀片校準器
操作手冊 德 / 英
料號 耗材
8930509.001 上圓刀 125 FR4
8936593.001
8936592.001
下直刀 450
下直刀 600
8936614.001
8936615.001
導引板 1 X01
導引板 2 X01
