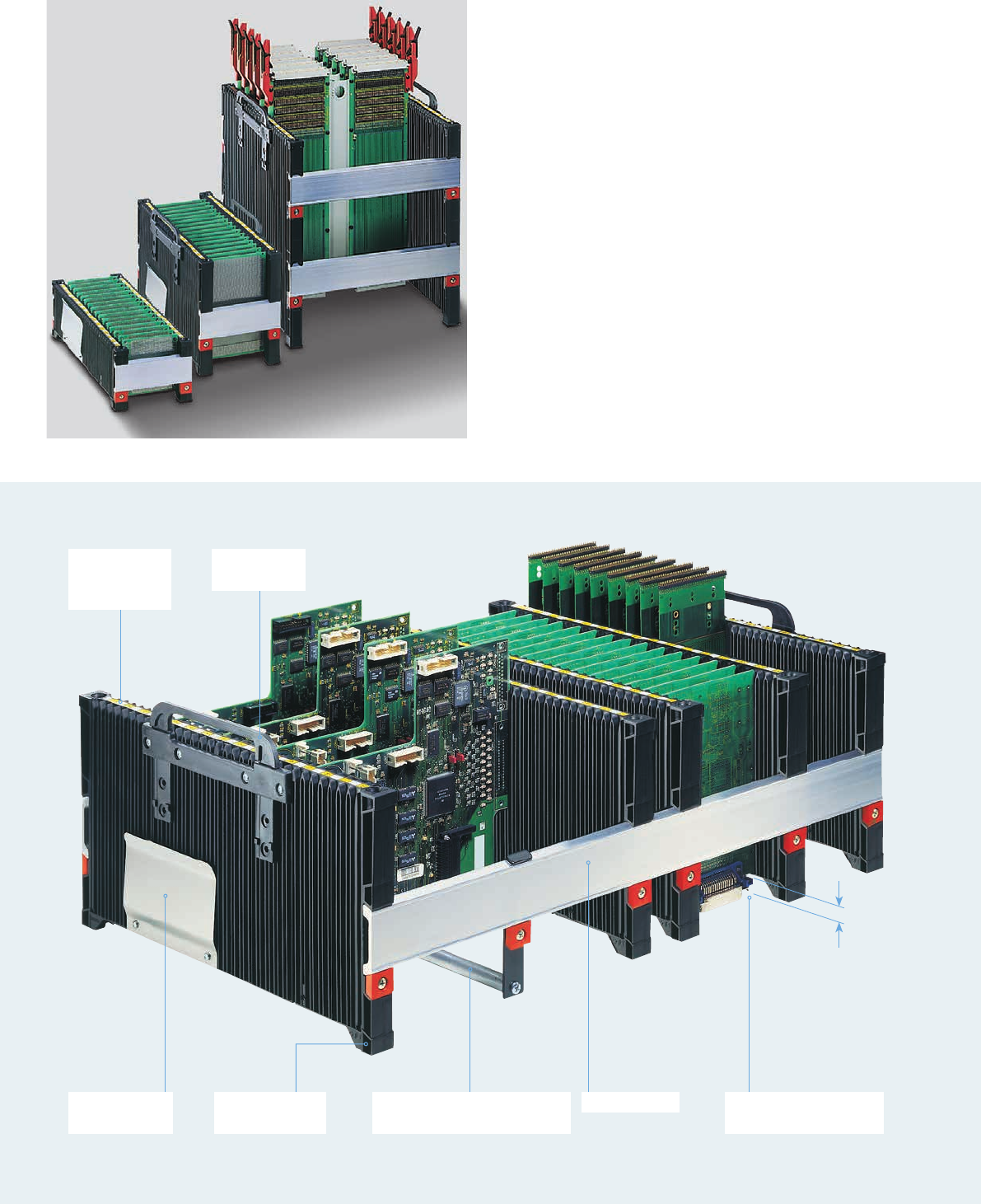

PCB 上板架能夠垂直也可以水平方向放置以便插入 PCB 板。
PCB 上板架的寬度可自由調整並根據各種 PCB 板的尺寸需求進行
組裝。
針對不同類型的 PCB 板有 100, 180 及 300 mm 高度的 PCB 上板架
可供選購。
32 個間距為 10 mm 的插槽讓 PCB 上板架可容納的裝填密度達到
最大值。
安全的插槽設計
插槽的入口採漏斗狀設計以確保 PCB 板可安全插入。藉由貼上的
黃色條紋標記指示出確切的插入位置並防止手動插入 PCB 板時歪
掉。
PCB 上板架 100, 180, 300 系列
連續的
編號標記
可伸縮的
手把
提單夾
支桿的設計可確保較重的
PCB 板的安全
導軌
用來保護突出的電子
元件的空隙
雙層側板
附有 32 個 PCB 插槽
x = 36 + D1 x = 52 + D1 + D2 x = 69 + D1 + D2 + D3 x ≥ 73 + D1 + D2 x ≥ 110 + D1 + D2 + D3
13
PCB 上板架 100, 180, 300 系列
規格資料
100 180 300
材質
聚丙烯
顏色 黑
表面阻力
依照 DIN EN 61340-5-1 的標準為 < 10
9
插槽寬度 2.8 mm 4 mm 3.5 mm
插槽深度 2 mm 2.5 mm 2.5 mm
插槽總數
32
PCB 板之間的距離 10 mm
導軌長度
D = PCB 板寬度 x = 導軌長度
簡便迅速的安裝流程

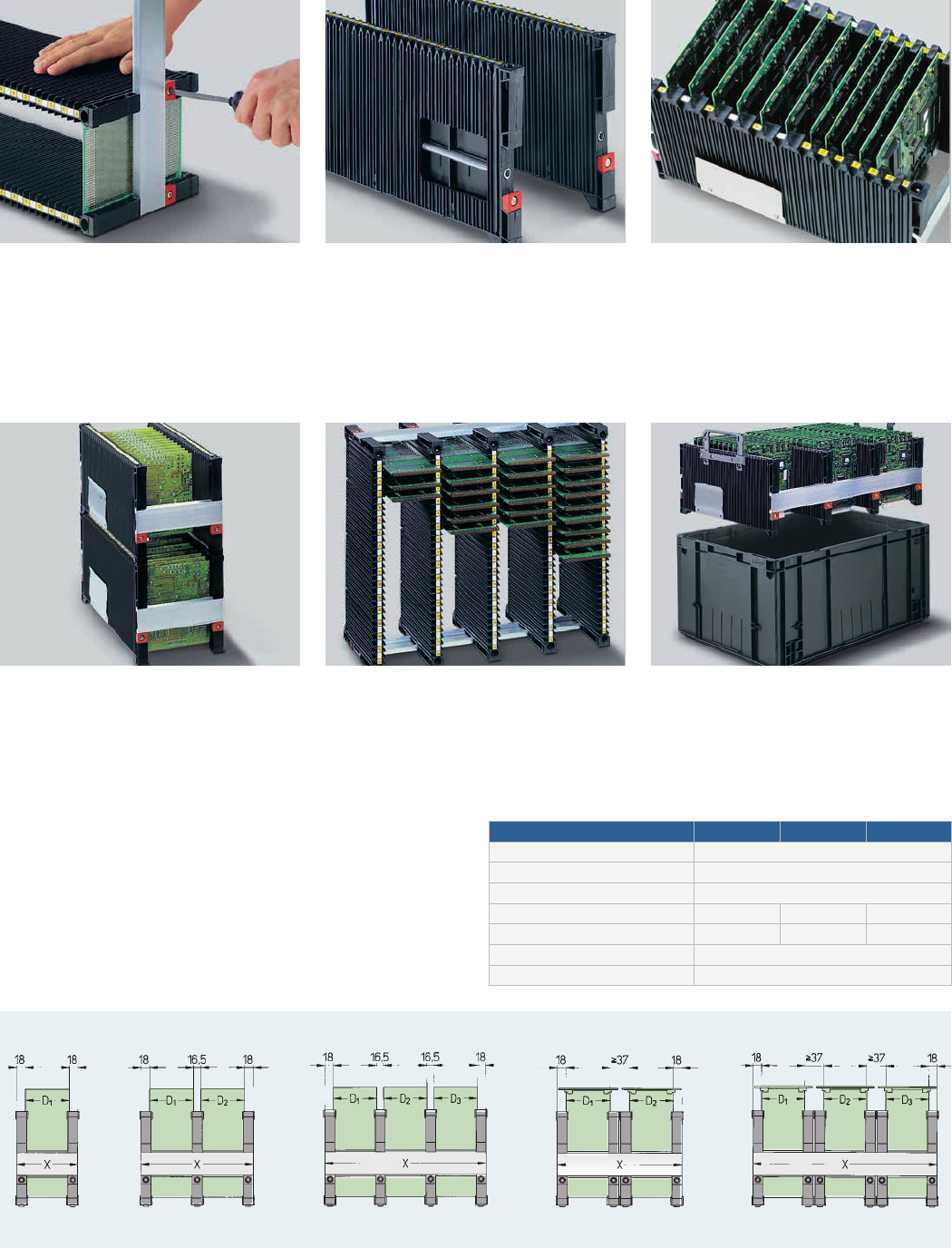

側板可在導軌上調整。將兩片 PCB 板插
入外側可調整的插槽，上方的側板再緊壓
PCB 板並以螺絲固定。
堅固且抗扭力
雙層結構的設計讓側板極其堅固。如有耐
機械力及高熱的需求，側板可另外以金屬
管加固。
插槽防護蓋
為了避免 PCB 板插入 PCB 上板架時傷到
電子元件，未使用的插槽可用插槽防護蓋
蓋住。
可堆疊
PCB 上板架可透過外側邊緣的鑽孔及銷子
堆疊。側板底部的凹槽設計便於抬起 PCB
上板架。
直立式放置
插入的 PCB 板在焊接處理前必須以水平方
向存放。為此 PCB 收板架採直立式放置。
運輸容器
運輸時 PCB 上板架可放入 600 x 400 或 400
x 300 mm 標準尺寸的容器中。可伸縮的手
把讓 PCB 上板架可輕易放入及取出。
100 mm
359 mm
83 mm
180 mm
163 mm
359 mm
303 mm
285 mm
357 mm
14
PCB 上板架 100, 180, 300 系列
料號 產品 重量
8910050
8910102
8913913
側板 100
側板 100
經強化處理
側板 100
含固定卡槽
0.28 kg
0.40 kg
0.28 kg
8910060
8910104
側板 180
側板 180
經強化處理
含固定卡槽
0.53 kg
0.65 kg
8912049
8913914
側板 300
側板 300
含固定卡槽
0.7 kg
0.7 kg
長度單位為 mm
8910136
8910252
8910547
8911000
8912000
8913000
891xxxx
導軌 0136
導軌 0252
導軌 0547
導軌 1000
導軌 2000
導軌 3000
導軌 xxxx
0.06 kg
0.11 kg
0.24 kg
0.45 kg
0.90 kg
1.35 kg
8910009
提單夾
8912004
8912005
8912006
支桿 100
支桿 180
支桿 300
8912007
8910097
手把 100
手把 180/300
最 小 包 裝 單 位：1 組
8913916
8913917
插槽防護蓋 1
插槽防護蓋 2
最 小 包 裝 單 位：各 100 組
放大顯示
導軌可依照客製需求裁切。xxxx 為 需 要 的 長 度，
單位為 mm。
插槽防護蓋 1 插槽防護蓋 2
型號及料號總覽
