65 W L D 34 34 49 x 10,0 H 3,4 10 5 3 C 9 9 34 16 PCB 上板架 600, 700, 800 系列 * 由側板量至框架 系列 側 板材質 表面阻 力 60X .1 70 X. 1 8 0X .1 聚 苯乙烯 依照 DIN EN 613 4 0 -5 - 1 的標 準為 < 10 9 60X .2 70X . 2 80X . 2 聚碳酸酯 60X . 3 70 X. 3 80X .3…
15
可安全堆疊
所有的 PCB 上板架可藉由底板的四個腳墊
進行堆疊，堆疊為具備安全性且節省空間
的擺設方式。
使用時可倒置
垂直對稱的設計讓 PCB 上板架可倒置使
用。倒置使用僅限於無堆疊用腳墊的 PCB
上板架。
金屬材質的 PCB 上板架
如有耐機械力及高熱 ( 最大 200°C ) 的 需 求，
可以選購側板為金屬材質的 PCB 上 板 架。
PCB 上板架 600, 700, 800 系列
5

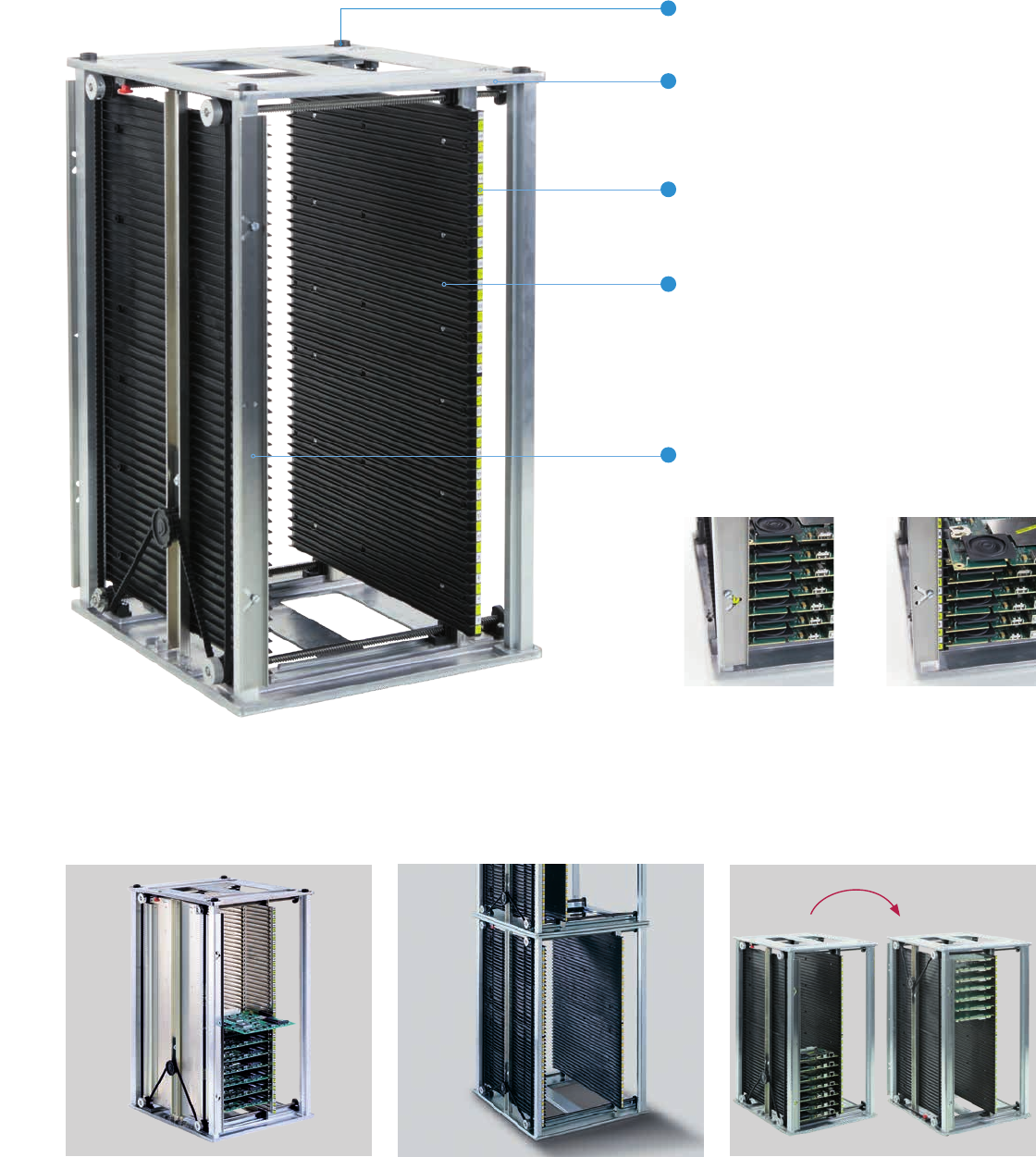

固定裝置
作為標準配備的橫桿安裝在 PCB
上 板 架 的 正 面 及 背 面。
插槽閂上 插槽解鎖
1
腳墊
用於 PCB 上 板 架 的 堆 疊。
3
編號
位於插槽邊緣以便於手動插入
PCB 板。
4
側板
由導熱塑膠或金屬製成以應付溫度介於
50 到 200°C 之 間 的 操 作 環 境。
2
底板及蓋板
由鑄鋁或薄鋼板製成。
使用於生產線的 PCB 上板架可應付自動化對於精密度的需求
65
W
L
D
34
34
49 x 10,0
H 3,4
10
5
3
C
9
9
34
16
PCB 上板架 600, 700, 800 系列
*
由側板量至框架
系列
側板材質
表面阻力
60X.1 70X.1 80X.1
聚苯乙烯
依照 DIN EN 61340-5-1 的標
準為 < 10
9
60X.2 70X.2 80X.2
聚碳酸酯
60X.3 70X.3 80X.3 金屬*

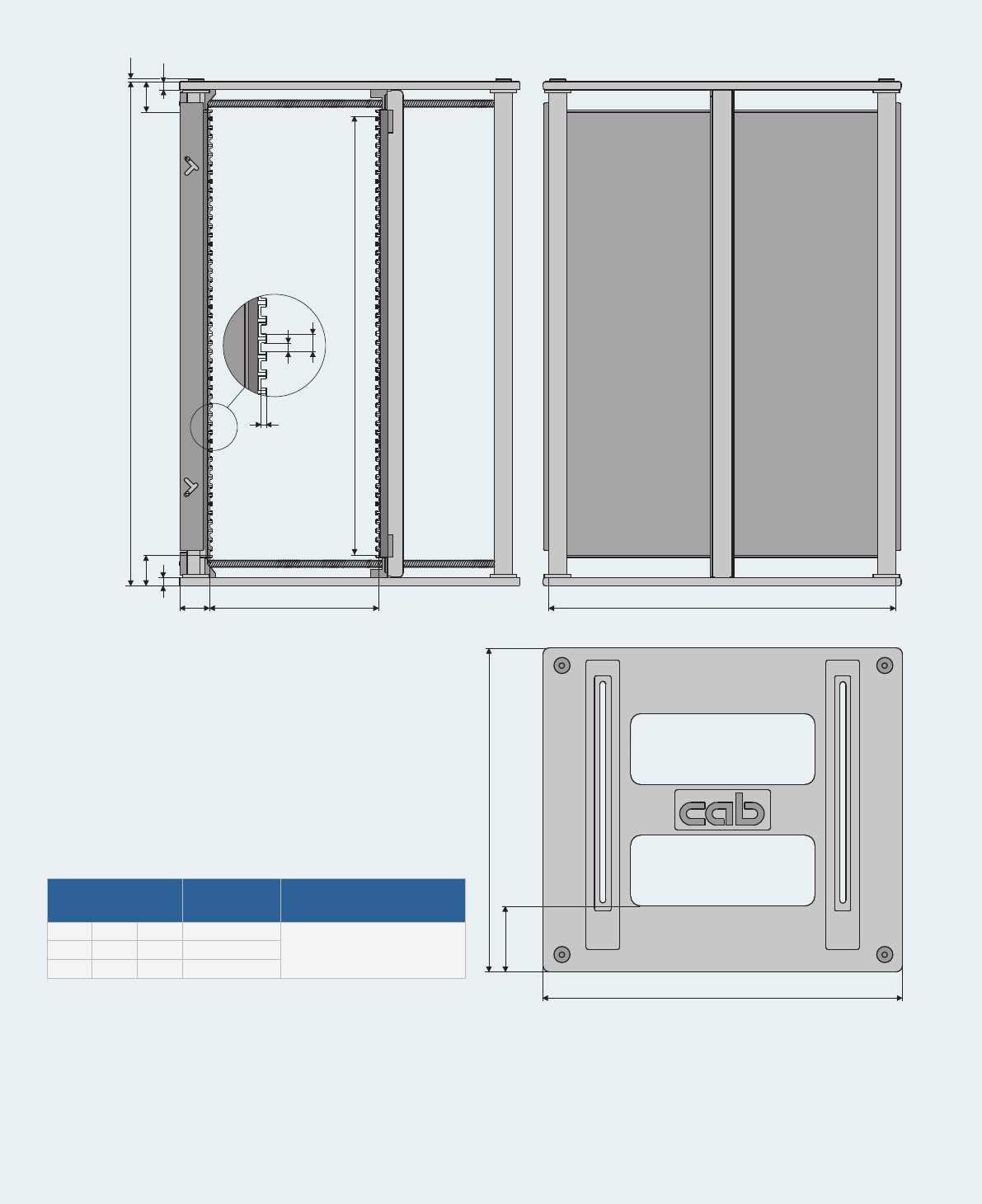

尺寸圖
17
PCB 上板架 600 系列
更多尺寸請洽詢 cab
DL31001
搭配堆疊用腳墊
的安裝
DL31002
專供倒置使用的
組裝模式
PCB 上板架 60X.1 及 60X.2 的出貨狀態為部
分完成組裝。
另有額外的料號用來訂購已組裝的 PCB 上板
架：

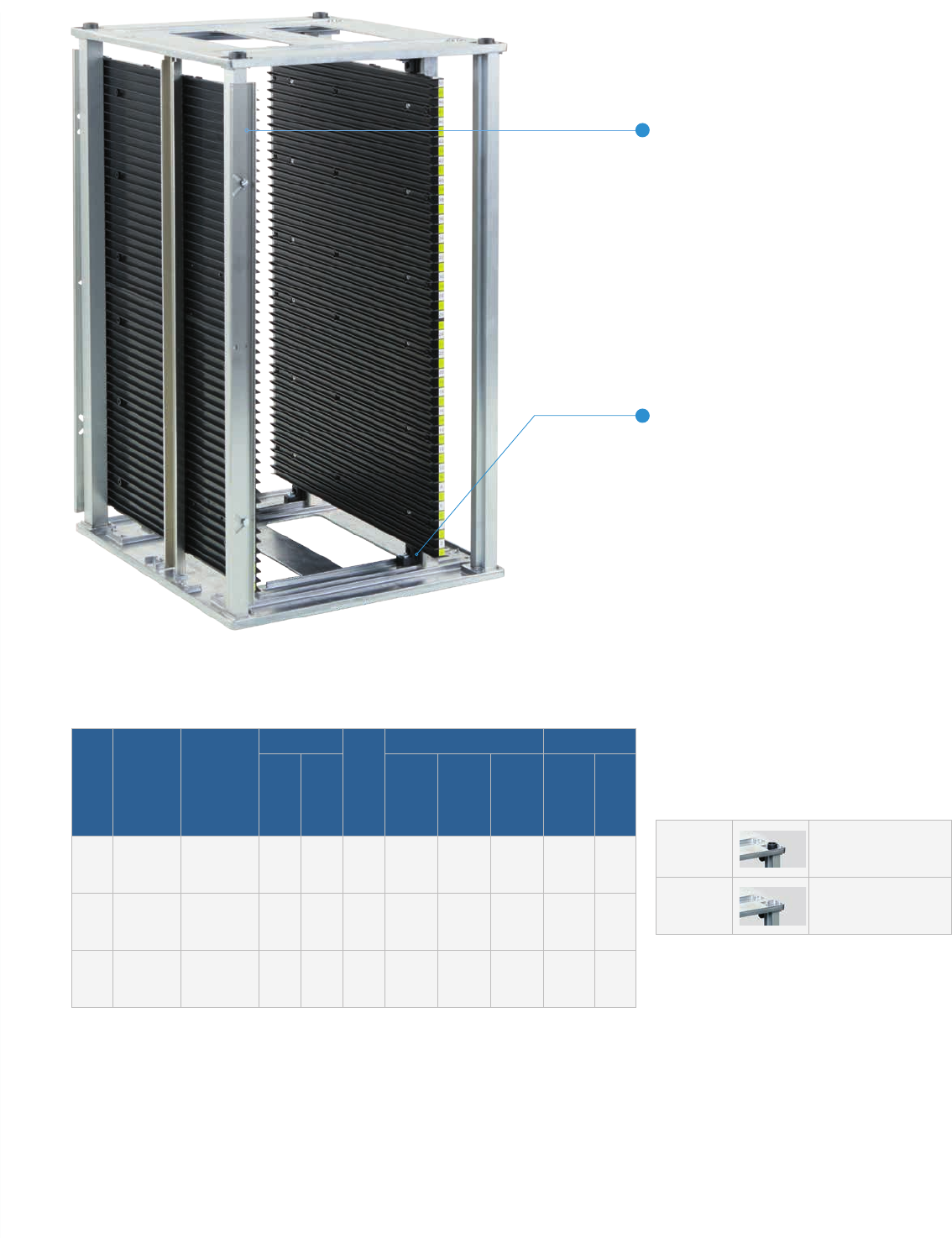

1
固定裝置
作為標準配備的橫桿安裝在 PCB 上板架的
正面及背面。藉由抬起的動作將橫桿向外
挪 動 並 固 定 在 上 面 的 位 置。PCB 板即可插入
或取出。重新抬起橫桿後插槽會鎖上。
透過制動螺旋調整寬度
2
制動螺旋
60 0 系列為相當經濟實惠的型號。透過鬆開
四個制動螺旋可將側板調整至需要的 PCB 板
寬 度。
型號 料號 側板材質
溫度 °C
外部測量
PCB 板
插入溫度
環境溫度
重量 kg
寬度
W
長度
L
高度
H
寬度
D
長度
C
mm mm mm mm
最大
mm
601.1
601.2
601.3
8917601
8916601
8915601
聚苯乙烯
聚碳酸酯
金屬
60
130
200
50
80
200
5.6
5.9
6.9
320 355 563 40 - 250 342
602.1
602.2
602.3
8917602
8916602
8915602
聚苯乙烯
聚碳酸酯
金屬
60
130
200
50
80
200
5.8
6.1
7.2
320 400 563 40 - 250 387
603.1
603.2
603.3
8917603
8916603
8915603
聚苯乙烯
聚碳酸酯
金屬
60
130
200
50
80
200
6.2
6.5
7.6
380 400 563 40 - 310 387
PCB 上板架 60X.3 的出貨狀態為已安裝堆疊
用腳墊。
