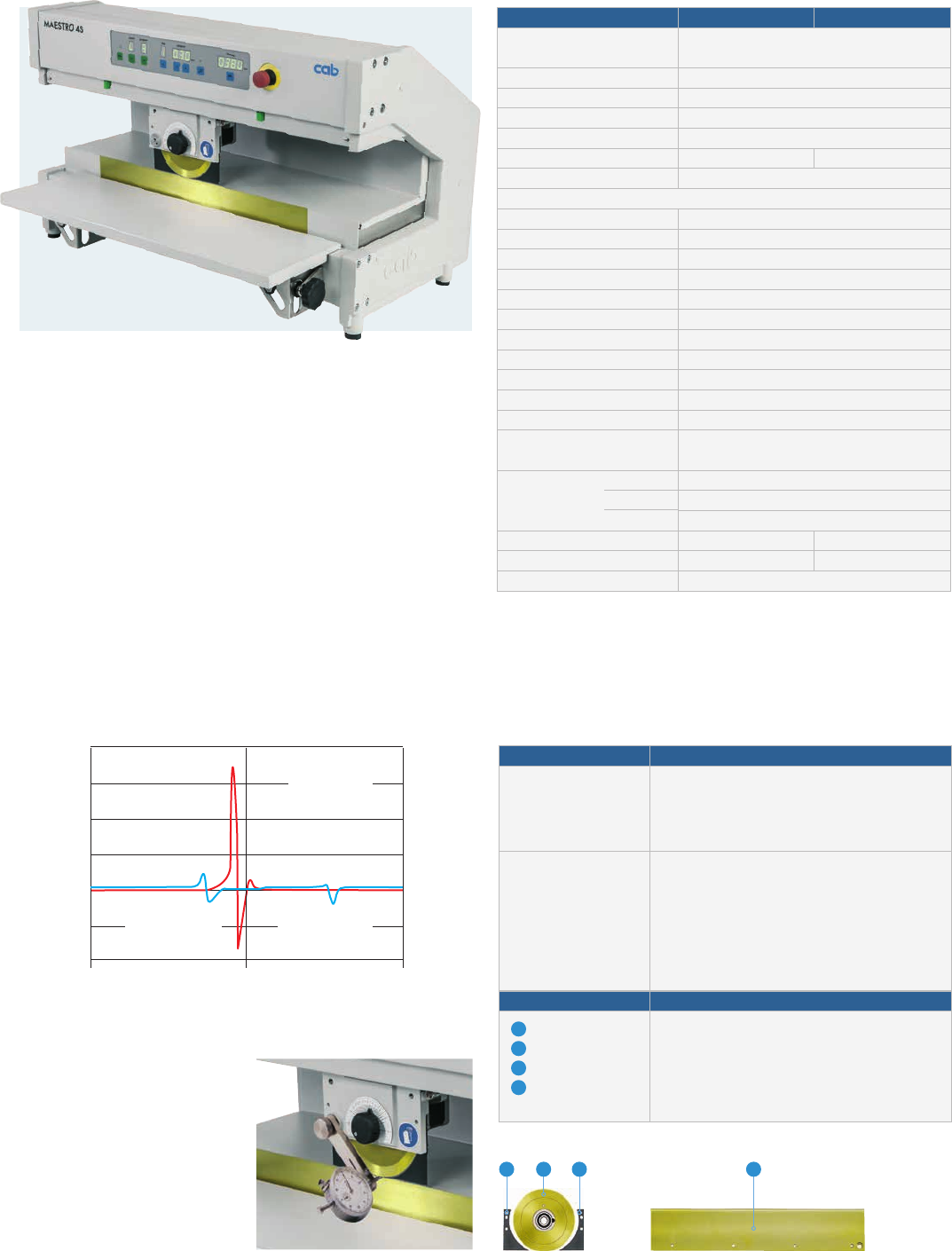

PCB 分板機 MAESTRO 4S
具備裁切快速、經濟實惠及低應力切割這些特色的 PCB 分板機
MAESTRO 4S 可用來切割各種尺寸大小的 PCB 板。
主要特色：
- 操作面板會顯示刀片間距並可調整馬達驅動。
- 最多可儲存 9 種模式。
- 連續切割長度可藉由極限開關進行調整。
- 切割里程數會顯示在操作面板上以便刀片進行預防保養。
單切一刀對 V-Cut 產生的拉扯及施壓都可能對 V-Cut 附近的脆弱元
件造成損害。而分兩次對 V-Cut 進行切割並同時調整刀片間距可
明顯降低拉扯及施壓。如此一來可大幅改善 PCB 板的組裝品質。
規格資料
4S/450 4S/600
切割方式 元件面 上圓刀
焊接面 下直刀
操作方式 馬達驅動路徑優化
切割速度 300, 500 mm/s, 可切換
切割材質
FR4, 鋁基板
電子元件高度
元件面 / 焊接面最大 34 mm
切割長度 最大 450 mm 最大 600 mm
工作檯深度
200 mm
程序設計
開始
由起始位置開始
可儲存模式 9
切割步驟 1 - 5
刀片距離 0.9 - 0.05 mm
開關按鍵
解鎖模式選擇
切割里程數顯示 最長至 99 km
DEL 按鍵功能
計數器歸零
電源開關 開 / 關
腳踏開關
開始分板程序
安全開關
緊急停止
使用電壓
100 - 240 VAC, 50/60 Hz
噪音值 LpA < 70 dB (A)
溫度 / 操作過程
+ 10 - 35°C / 10 - 85 %
濕度 封存狀態
0 - 60°C / 20 - 80 %
非凝結狀態
運送途中
– 25 - 60°C / 20 - 80 %
寬度 x 高度 x 深度 702 x 434 x 425 mm 852 x 434 x 425 mm
重量 38 kg 46 kg
安規認證
CE, FCC Class A
位置 料號 耗材
1
2
3
4
8930509.001
8936615.001
8936614.001
8933394.001
8933682.001
上圓刀
導引板
導引板
下直刀 450
下直刀 600
料號
產品
8936800
8936800.520
8936745
8936745.520
PCB 分板機 MAESTRO 4S/450
PCB 分板機 MAESTRO 4S/450/Alu
PCB 分板機 MAESTRO 4S/600
PCB 分板機 MAESTRO 4S/600/Alu
出貨內容 PCB 分板機
電源線 E+F 型, 長度 1.8 m
腳踏開關
六角扳手 2 mm
可調式平台 ( 包含安裝套件 )
刀片校準器
操作手冊 德 / 英
刀片校準器
上圓刀和下直刀必須藉由精準的
導引完成裁切作業以達到低應力
切割並維持更久的使用壽命。測
微計可安裝於架上以便調校及定
期 檢 查 刀片 的 平 行狀 態。
材料：FR4 1.5 mm, 剩餘厚度約 0.6 mm
第一切 第二切
單切一刀
µm/m
200
150
100
50
0
- 50
- 100
7
30°
0,8 -1,5
max. 0,3
min. 0,25
Alu
30°
0,8 - 3,2
max. 0,8
min. 0,25
FR4
27 21,5
3434
400...40
10°
10°

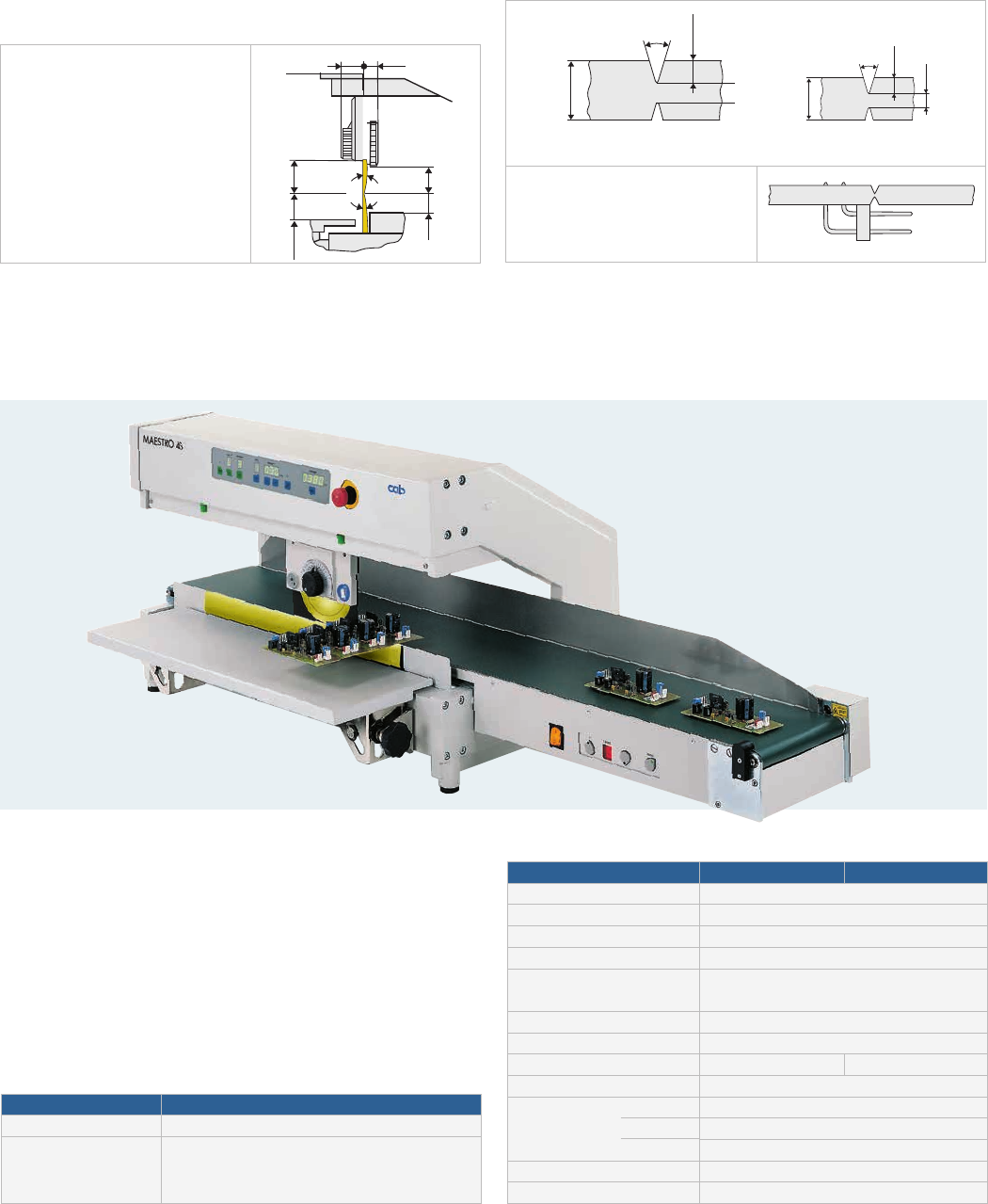

PCB 板上若有突出的電子元件則
必 須 挖 空 直 刀。
如有這方面的需求請洽詢 cab。
能分段切割 V-Cut 完 成 分 板 程 序。
配件
輸送帶
裁切完成的 PCB 板分別置於輸送帶上並藉此輸送出去。輸送帶
速度可依據 PCB 板的尺寸進行調整。設有感應器以偵測送來的
PCB 板 並 停止 輸 送 帶。
規格資料
450 600
輸送帶材質 抗靜電
運行方向 向右
輸送帶速度
5, 6, 7, 8, 9 m/min
感應器 用以啟動輸送帶煞車
到下直刀的
高度距離
5 - 17 mm
PCB 板寬度 最大 200 mm
輸送帶寬度
170 mm
長度
1,200 mm 1,350 mm
使用電壓
100 - 240 VAC, 50/60 Hz
溫度 / 操作過程
+ 10 - 35°C / 10 - 85 %
濕度 封存狀態
0 - 60°C / 20 - 80 %
非凝結狀態 運送途中
– 25 - 60°C / 20 - 80 %
重量
14 kg
安規認證
CE, FCC Class A
料號 產品
8931240 輸送帶 450
出貨內容
電源線 E+F 型, 1.8 m
安裝套件
操作手冊 德 / 英
PCB 分板機 MAESTRO 4S
鋁基板的切割作業
經過特殊調整後的標準上圓刀可用於切割鋁基板的作業。
更多資訊請參見操作手冊。
電子元件高度
PCB 板切割後外圍會突出：
標準 0.2 mm
鋁基板由多種不同的合金製造而成。我們建議依據訂單需求提供
PCB 板的樣品以便進行圓刀的調校及幾何切割的優化。
8

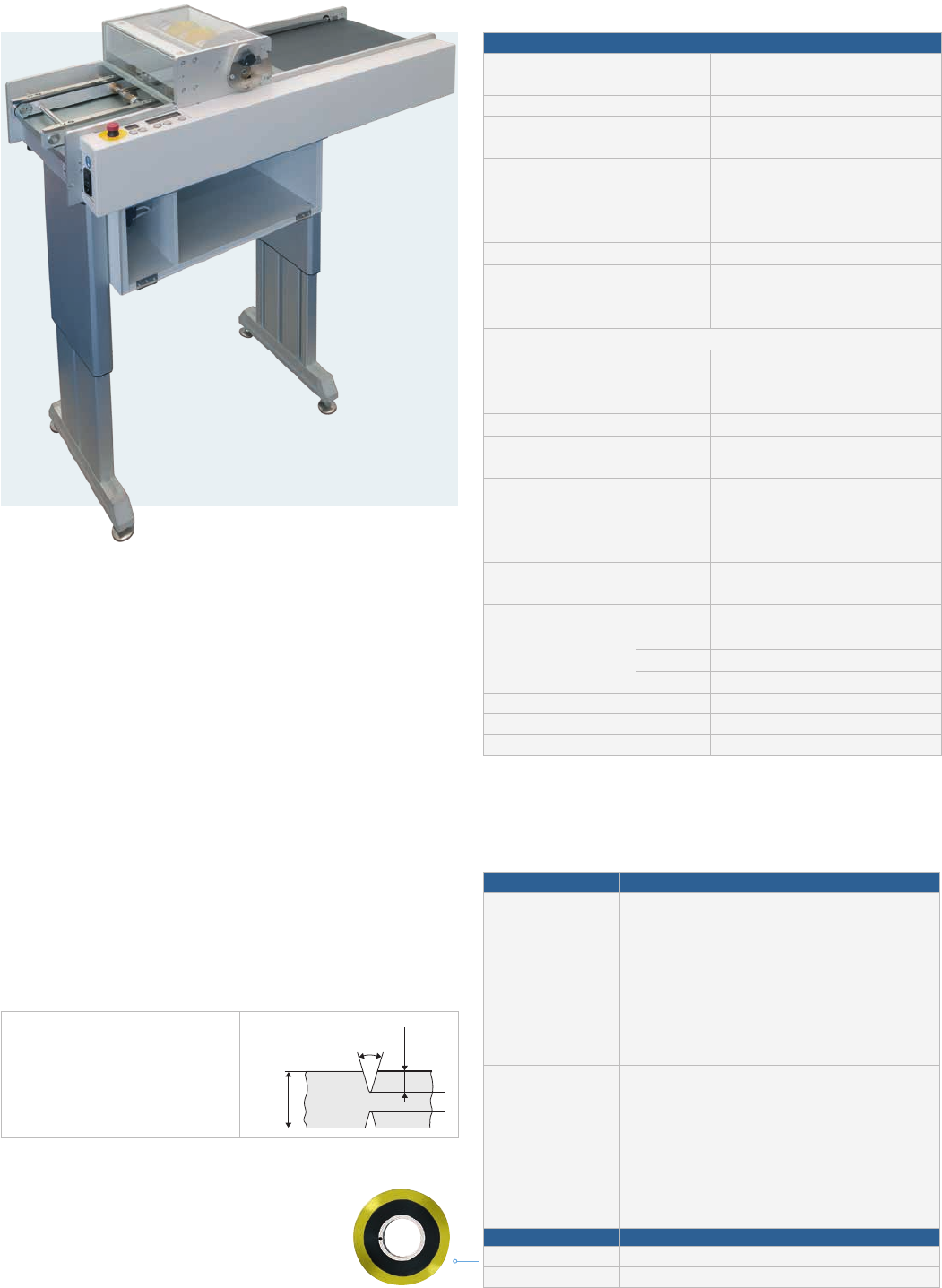

PCB 分板機 MAESTRO 5L
需要切割大量預留 V-Cut 的 PCB 板 時，PCB 分板機 MAESTRO 5L 為
可選用的經濟實惠的機種。
最多可同時切割 15 片緊密相連的 PCB 板。可 切 割 的 PCB 板最大寬
度為 310 mm。圓 刀的 距 離 及 數 量 可依 據 PCB 板的需求進行調整。上
下圓刀可穩定精準地切割 PCB 板 並 確 保 切 割 過 程 乾淨 俐 落。經 過 淬
鍊、打磨及鍍鈦處理的圓刀能夠維持更久的使用壽命。
PCB 板可手動或透過送料機、外接輸送帶自動導入分板機中。PCB 板
在切割後會放置於已安裝的輸送帶上。
分板機可安裝在配備 SMEMA 傳輸接口的電子元件裝配線上 ( 相關資
訊請參見操作手冊 )。搭 配 高 調 整 性 的 底 座，PCB 分板機 MAESTRO
5L 可針對各種應用進行優化的調整。PCB 分板機 MAESTRO 5L 同時
預留了廢料專用的抽氣過濾系統的連接口。
規格資料
切割方式 元件面 上圓刀
焊接面
下圓刀
操作方式 馬達驅動
切割速度 100 - 220 mm/s
可 10 段切換
PCB 板長度
開啟感測器時
關閉感測器時
100 - 570 mm
最大 2,000 mm
PCB 板寬度 最大 310 mm
V-Cut 間距 最小 3 mm
電子元件高度 元件面 最大 30 mm
焊接面 最大 10 mm
圓刀加裝數量
最多上下各 16 片圓刀
程序設計
顯示 - 切割速度
- 已切割的長度或 PCB 板數量
操作按鍵 - 開 啟、停止、回 刀
編程按鍵
- 切割速度設定
監控
- 刀片切割長度
- 刀片前後卡刀
- 在輸送帶末端停止
傳輸接口 - 遠端開啟 / 停止
- SMEMA (round 14 pins)
使用電壓
230/115 VAC, 50/60 Hz
溫度 / 操作過程
+ 10 - 35°C / 10 - 85 %
濕度 封存狀態
0 - 60°C / 20 - 80 %
非凝結狀態
運送途中
– 25 - 60°C / 20 - 80 %
寬度 x 高度 x 深度 440 x 750 - 1,000 x 1,100 mm
重量
63 kg
安規認證
CE, FCC Class A
料號 產品
8934520
893xxxx
893xxxx
PCB 分板機 MAESTRO 5L
無圓刀及保護外蓋
上下圓刀必須額 外訂購並由原廠代為安裝 及調
整。
安裝 上下圓刀
設備部分客製化
出貨內容
PCB 分板機、底座
電源線 E+F 型, 1.8 m
維護工具
警示燈
刀片輔助裝置
基座套件
廢料收集箱
操作手冊 德 / 英
料號
耗材
8934803.001 圓 刀，寬 度 8 mm
893xxxx.001
客製化圓刀
PCB 板切割後外圍會突出：
標準 0.2 mm
能分段切割 V-Cut 完成分板
程 序。
30°
0,8 - 3,2
max. 0,8
min. 0,25
