特殊 PCB 上板架
特殊長度 PCB 板專用的兩倍及三倍長度上板架 700 系列專用
PCB 上板架在組裝時考量了抗扭力的需求。最大長度至 1,187 mm 的 PCB 板可
安 全存 放 並運 送。
側 板 材 質：聚 碳 酸 酯
兩倍長度 PCB 上板架的出貨狀態：完成組裝
三倍長度 PCB 上板架的出貨狀態：部份完成組裝
藉由並行插入 PCB 板達到雙倍承載量 PCB 上板架 600 系列專用
PCB 上板架最多可容納 100 片的 PCB 板。較 窄 的 PCB 板可同時並行插入兩片至
PCB 上 板 架 內。
側板材質：聚苯乙烯、聚碳酸酯、金屬
型號 料號
溫度 °C
PCB 板
插入溫度
環境溫度
外部測量
寬度
D
長度
C
長
mm
寬
mm
高
mm
最小
mm
最大
mm
最大
mm
601.1-P 8916435 60 50 355 320 563 40 100 342
601.2-P 8915485 130 100 355 320 563 40 100 342
603.2-P 8916425 130 100 400 380 563 40 100 387
603.3-P 8916395 200 200 400 380 563 40 100 387
型號 料號
溫度 °C
PCB 板
插入溫度
環境溫度
重量 kg
外部測量
寬度
D
長度
C
長
mm
寬
mm
高
mm
最小
mm
最大
mm
最大
mm
701.2-2 8916712 130 80 12.3 710 320 563 40 250 697
702.2-2 8916722 130 80 12.7 800 320 563 40 250 787
703.2-2 8916732 130 80 13.5 800 380 563 40 310 787
701.2-3 8916713 130 80 18.7 1,065 320 563 40 250 1,052
702.2-3 8916723 130 80 19.3 1,200 320 563 40 250 1,187
703.2-3 8916733 130 80 20.5 1,200 380 563 40 310 1,187
高度較低的型號 PCB 上板架 600, 700, 800 系列專用
高度較低的 PCB 上板架可應用於退火爐等設備。降低高度也避免了較重的
PCB 板及使用載具造成的負載過重。
側板材質：金屬；塑料材質的側板請洽詢 cab。
型號 料號
溫度 °C
PCB 板可插入
數量
制動螺旋
齒形帶傳動
插入溫度
環境溫度
重量 kg
外部測量
長
mm
寬
mm
高
mm
601.3 8916130 200 200 5.5 355 320 343 28
-
701.3 8916410 200 100 5.9 355 320 263 20 -
701.3 8916175 200 100 6.1 355 320 343 28 -
22
空白筆記頁
23

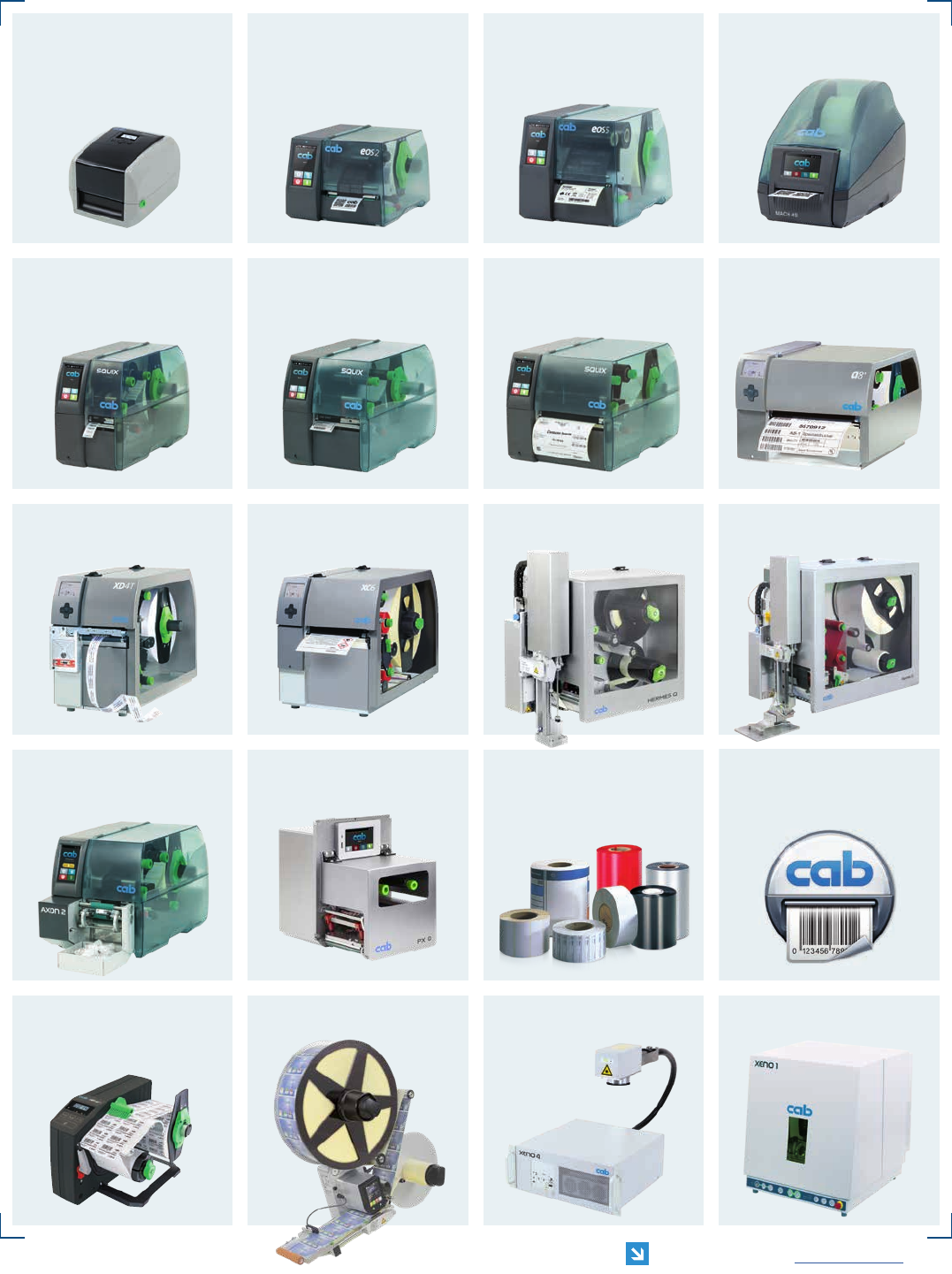

條碼打印機
MACH1, MACH2
條碼打印機
MACH 4S
條碼打印機
EOS 2
條碼打印機
EOS 5
條碼打印機
SQUIX 2
條碼打印機
SQUIX 4
條碼打印機
SQUIX 6.3
條碼打印機
A8
+
條碼打印機
XD4T ( 雙面打印 )
條碼打印機
XC ( 雙色打印 )
貼標系統
Hermes C ( 雙色打印 )
打印模塊
PX Q
試管貼標系統
AXON
標籤及碳帶
標籤編輯軟件
cablabel S3
標籤剝離機
HS, VS
快速貼標機
IXOR
激光打標系統
激光打標機
XENO 4
cab 產品總覽
貼標系統
HERMES Q
更多產品資訊請參見 www.cab.de/cn
