19 PCB 上板架 800 系列 更多尺寸請洽詢 cab 型號 料號 側 板材質 溫度 °C 外部測量 PC B 板 插入溫 度 環境溫度 重量 kg 寬度 W 長度 L 高度 H 寬度 D 長度 C mm mm mm mm 最大 mm 801 .1 801 . 2 801 . 3 89 1980 1 8 918 8 0 1 8 91 5 8 01 聚苯 乙烯 聚碳酸酯 金屬 60 130 200 50 80 10 0 5.6 5.9…
18

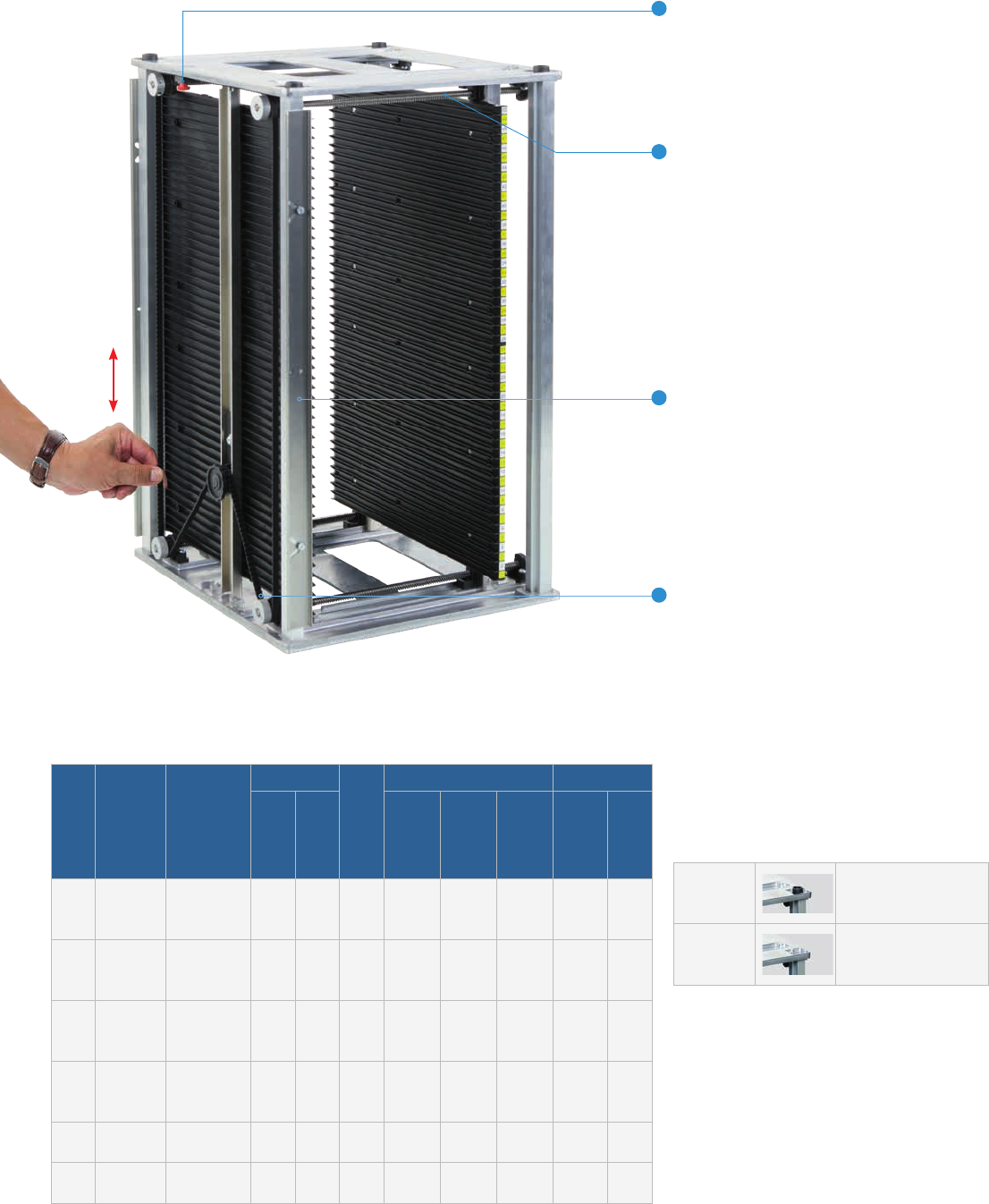

PCB 上板架 700 系列
更多尺寸請洽詢 cab
可藉由手動方式透過齒形帶傳動調整寬度
4
齒形帶傳動
藉由拉動齒形帶可將側板調整至需要的
PCB 板寬度。
2
可進行精密調整的四個轉軸
用於調整可移動的側板。
型號 料號 側板材質
溫度 °C
外部測量
PCB 板
插入溫度
環境溫度
重量 kg
寬度
W
長度
L
高度
H
寬度
D
長度
C
mm mm mm mm
最大
mm
701.1
701.2
701.3
8917701
8916701
8915701
聚苯乙烯
聚碳酸酯
金屬
60
130
200
50
80
100
5.6
5.9
6.9
320 355 563 40 - 250 342
702.1
702.2
702.3
8917702
8916702
8915702
聚苯乙烯
聚碳酸酯
金屬
60
130
200
50
80
100
5.8
6.1
7.2
320 400 563 40 - 250 387
703.1
703.2
703.3
8917703
8916703
8915703
聚苯乙烯
聚碳酸酯
金屬
60
130
200
50
80
100
6.2
6.5
7.6
380 400 563 40 - 310 387
704.1
704.2
704.3
8917704
8916704
8915704
聚苯乙烯
聚碳酸酯
金屬
60
130
200
50
80
100
7.8
8.0
9.5
400 460 563 10 - 330 447
716.2
716.3
8916716
8915716
聚碳酸酯
金屬
130
200
80
100
9.5
10.9
460 535 563 10 - 390 522
717.2
717.3
8916717
8915717
聚碳酸酯
金屬
130
200
80
100
9.7
11.1
530 535 563 10 - 460 522
1
安全螺絲
透過手轉螺絲夾住齒形帶防止可移動的側板
意外移位。
DL31001
搭配堆疊用腳墊
的安裝
DL31002
專供倒置使用的
組裝模式
PCB 上板架 70X.1 及 70X.2 的出貨狀態為部
分完成組裝。
另有額外的料號用來訂購已組裝的 PCB 上板
架：
PCB 上板架 70X.3 的出貨狀態為已安裝堆疊
用腳墊。
3
固定裝置
作為標準配備的橫桿安裝在 PCB 上板架的
正面及背面。藉由抬起的動作將橫桿向外
挪 動 並 固 定 在 上 面 的 位 置。PCB 板即可插入
或取出。重新抬起橫桿後插槽會鎖上。
19

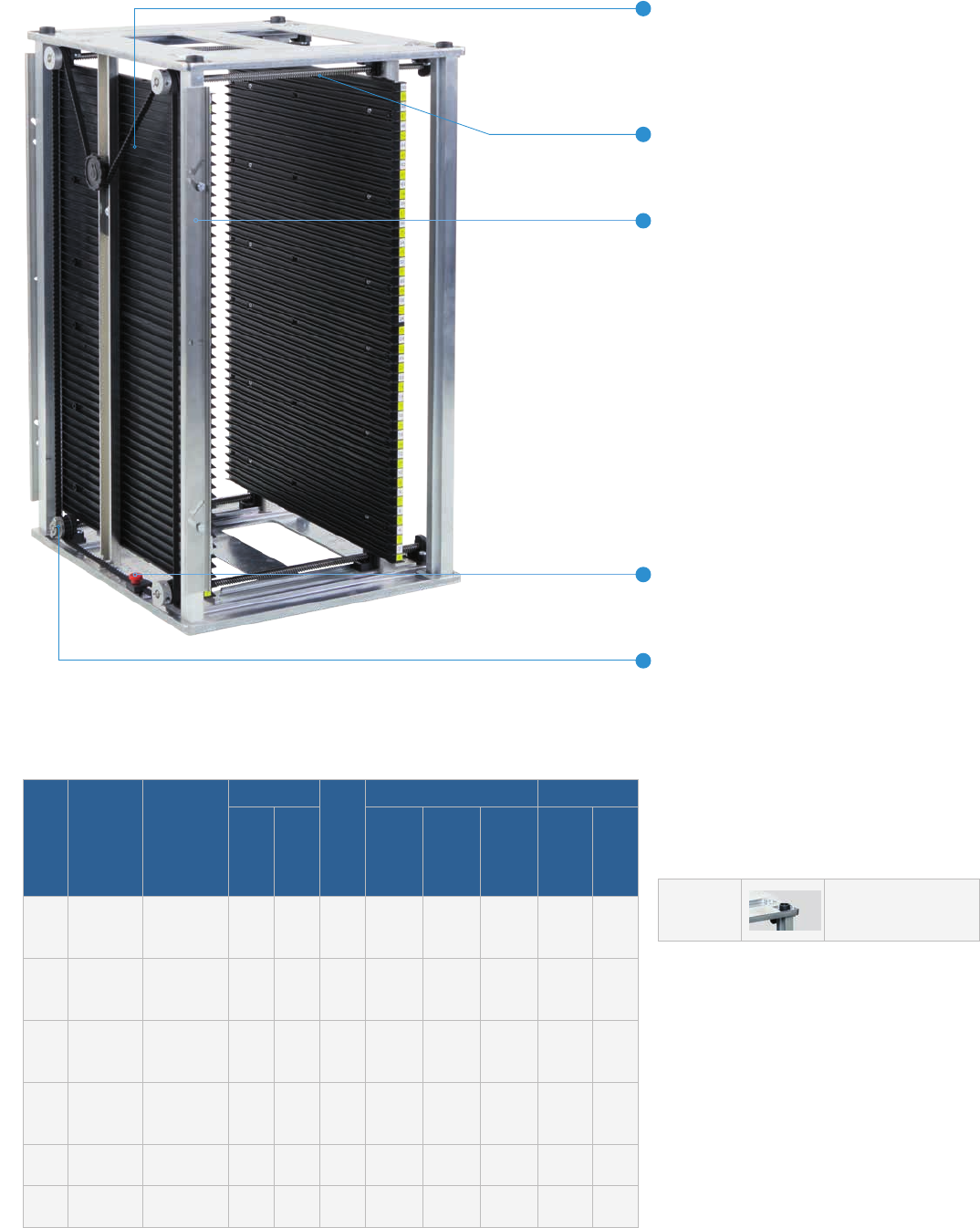

PCB 上板架 800 系列
更多尺寸請洽詢 cab
型號 料號 側板材質
溫度 °C
外部測量
PCB 板
插入溫度
環境溫度
重量 kg
寬度
W
長度
L
高度
H
寬度
D
長度
C
mm mm mm mm
最大
mm
801.1
801.2
801.3
8919801
8918801
8915801
聚苯乙烯
聚碳酸酯
金屬
60
130
200
50
80
100
5.6
5.9
6.9
320 355 563 40 - 250 342
802.1
802.2
802.3
8919802
8918802
8915740
聚苯乙烯
聚碳酸酯
金屬
60
130
200
50
80
100
5.8
6.1
7.2
320 400 563 40 - 250 387
803.1
803.2
803.3
8919803
8916745
8915803
聚苯乙烯
聚碳酸酯
金屬
60
130
200
50
80
100
6.2
6.5
7.6
380 400 563 40 - 310 387
804.1
804.2
804.3
8919804
8918804
8915804
聚苯乙烯
聚碳酸酯
金屬
60
130
200
50
80
100
7.8
8.0
9.5
400 460 563 10 - 330 447
816.2
816.3
8916816
8915816
聚碳酸酯
金屬
130
200
80
100
9.5
10.9
460 535 563 10 - 390 522
817.2
817.3
8916817
8915817
聚碳酸酯
金屬
130
200
80
100
9.7
11.1
530 535 563 10 - 460 522
3
固定裝置
作為標準配備的橫桿安裝在 PCB 上板架的
正 面 及 背 面。
自動操作
將 PCB 上板架置於載具上時橫桿藉由卡榫
向 外 挪 動。移 走 PCB 上板架後插槽會重新
鎖 上。
手動操作
藉由手動抬起將橫桿向外挪動並固定在上面
的位置。重新抬起橫桿後插槽會鎖上。
可藉由馬達驅動或手動方式透過齒形帶傳動調整寬度
5
離合器片
以馬達驅動的方式調整寬度。
1
齒形帶傳動
以手動或自動的方式調整寬度。
4
安全螺絲
透過手轉螺絲夾住齒形帶防止可移動的側板
意外移位。
DL31001
搭配堆疊用腳墊
的安裝
PCB 上板架 80X.1 及 80X.2 的出貨狀態為部
分完成組裝。
另有額外的料號用來訂購已組裝的 PCB
上板架：
PCB 上板架 80X.3 的出貨狀態為已安裝堆疊
用腳墊。
2
可進行精密調整的四個轉軸
用於調整可移動的側板。
1.1
1.2
20
20
PCB 上板架 600, 700, 800 系列
靜電放電防護罩
用來防止上板架內的 PCB 板受到汙染。
具 傳 導 性、堅 固、抗 扯 裂
材質：高分子永久抗靜電複合材料
顏色：粉紅 / 厚度：150 µm
上板架型號 料號 最小包裝單位
601, 701, 801 8916411 10
602, 702, 802 8916412 10
603, 703, 803 8916413 10
704, 804 8916414 10
716, 816 8916416 10
717, 817 8916417 10
插槽防護蓋
用於封鎖使用塑料側板的 PCB 上板架的插槽。扣上及取下不須使
用工具。
使 用 插 槽 防 護 蓋 時，PCB 板之間的最大可調整寬度減至 3 mm。
項目 料號 產品 最小包裝單位
1.1 8916571 插槽防護蓋 1 (x1) 100
1.2 8916575 插槽防護蓋 5 (x5)
20
提單夾
用於固定 PCB 上板架上的提單 ( 塑料側板專用 )。
料號 產品 最小包裝單位
8913416
提單夾
1
配件
