- 124 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-83030 CONVEYOR_BELT_C 搬送ベルトＣ 4 2 402-01092 SENSOR_BR_AWC2 ｾﾝｻBR_AWC2 2 3 401-99998 STEPPING MOTOR ステッピングモータ 1 4 401-99981 TIMING_BELT_AWC ﾀｲﾐﾝｸﾞﾍﾞﾙﾄAWC 1 5 …
- 123 -

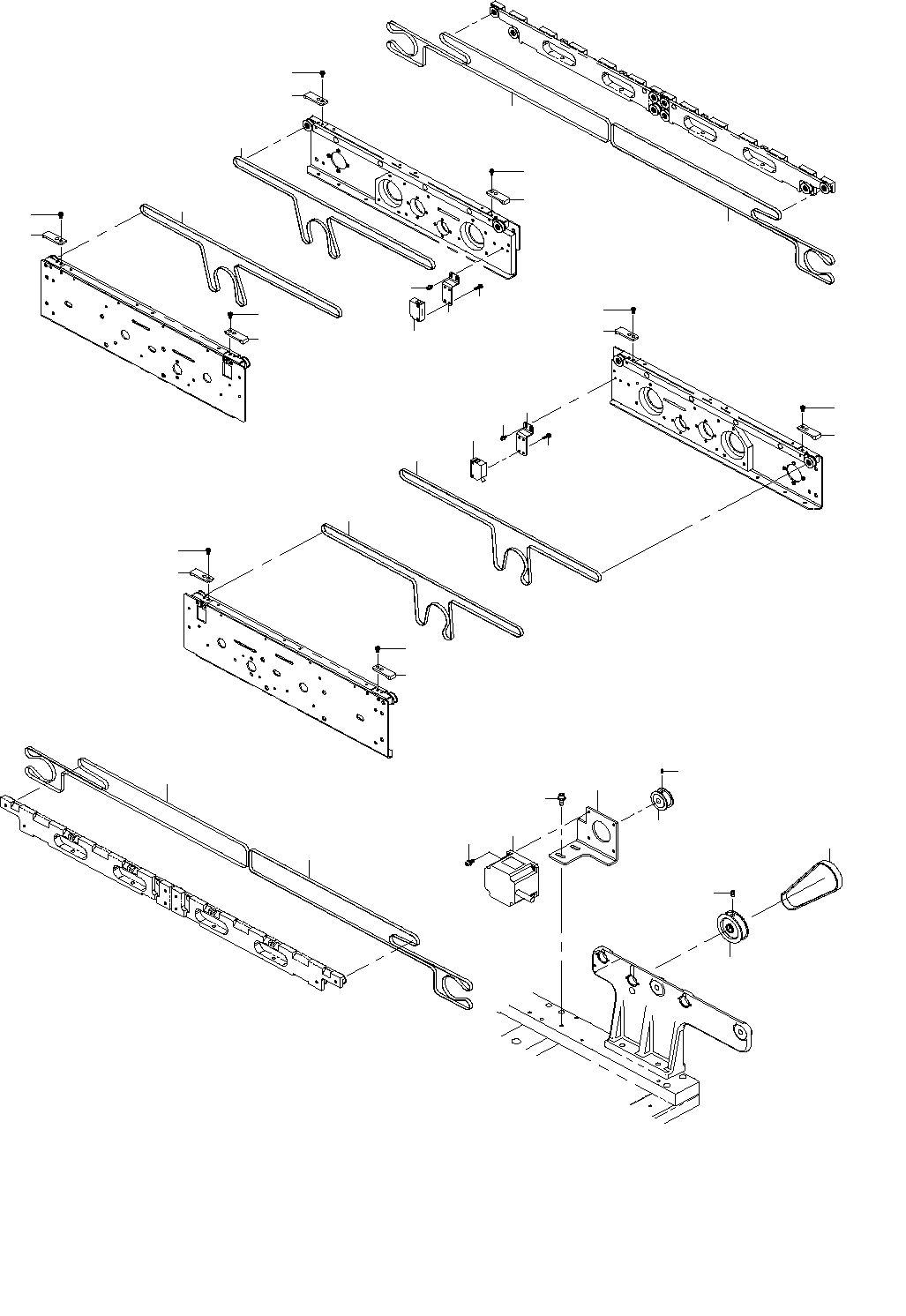

62.PWB CONVEYOR COMPONENTS (5)
基板搬送関係（５）
１３
２
２
３
４
１０
９
１１
１２
１４
１４
１５
１５
１６
１６
１６
１６
１６
１６
１７
１８
１９
２０
２０
２０
２０
１
１
１
１
１９
１９
１９
１９
１９
１９
１９
５
６
７
８
- 124 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83030 CONVEYOR_BELT_C
搬送ベルトＣ
4
2 402-01092 SENSOR_BR_AWC2
ｾﾝｻBR_AWC2
2
3 401-99998 STEPPING MOTOR
ステッピングモータ
1
4 401-99981 TIMING_BELT_AWC
ﾀｲﾐﾝｸﾞﾍﾞﾙﾄAWC
1
5 GAW-02121000 PULLEY
回転ﾌﾟｰﾘ
1
6 SM-8050812-TP SCREW M5X8
止めねじ M5X0.8 L=8
2
7 401-52119 PULLEY (F) TIMING
ﾀｲﾐﾝｸﾞ ﾌﾟｰﾘ (F)
1
8 SM-8030612-TP SET SCREW
止めねじ
2
9 401-61237 BU PIN RECEIVE SENS ASM
ＢＵピン受光センサ組
1
10 401-61236 BU PIN EMISSION SENS ASM
ＢＵピン投光センサ組
1
11 401-99980 AWC_MOTOR_BR
AWCﾓｰﾀブラケット
1
12 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
2
13 SL-6041242-TN BOLT
座金付き六角穴ボルト
4
14 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
4
15 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
4
16 E2046-725-000 PWB INNER
ＰＷＢインナ
6
17 401-83031 PWB_INNER_SL
ＰＷＢインナＳＬ
1
18 401-83034 PWB_INNER_SR
ＰＷＢインナＳＲ
1
19 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
16
20 401-83028 CONVEYOR_BELT_S
搬送ベルトＳ
4
- 125 -
63.PWB CONVEYOR COMPONENTS (6)
基板搬送関係（６）
１４
２７
２６
１１
８
７
６
１
１９
２０
２０
２１
２２
２４
１６
１７
２８
１８
９
１０
１３
１３
３
２
１２
４
２５
２４
２３
５
１５
