- 64 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-1834 7 COVER_BOTTOM_ASM カバーボトム組 1 2 401-4710 5 COVER_SBL カバーＳＢＬ (1) 3 401-1197 0 LAMINATING_SEAL ラミネートシール (1) 4 SL-30612 32-TN SCREW M6 L=12 座金付きボタンボルト Ｍ６ Ｌ＝…
- 63 -

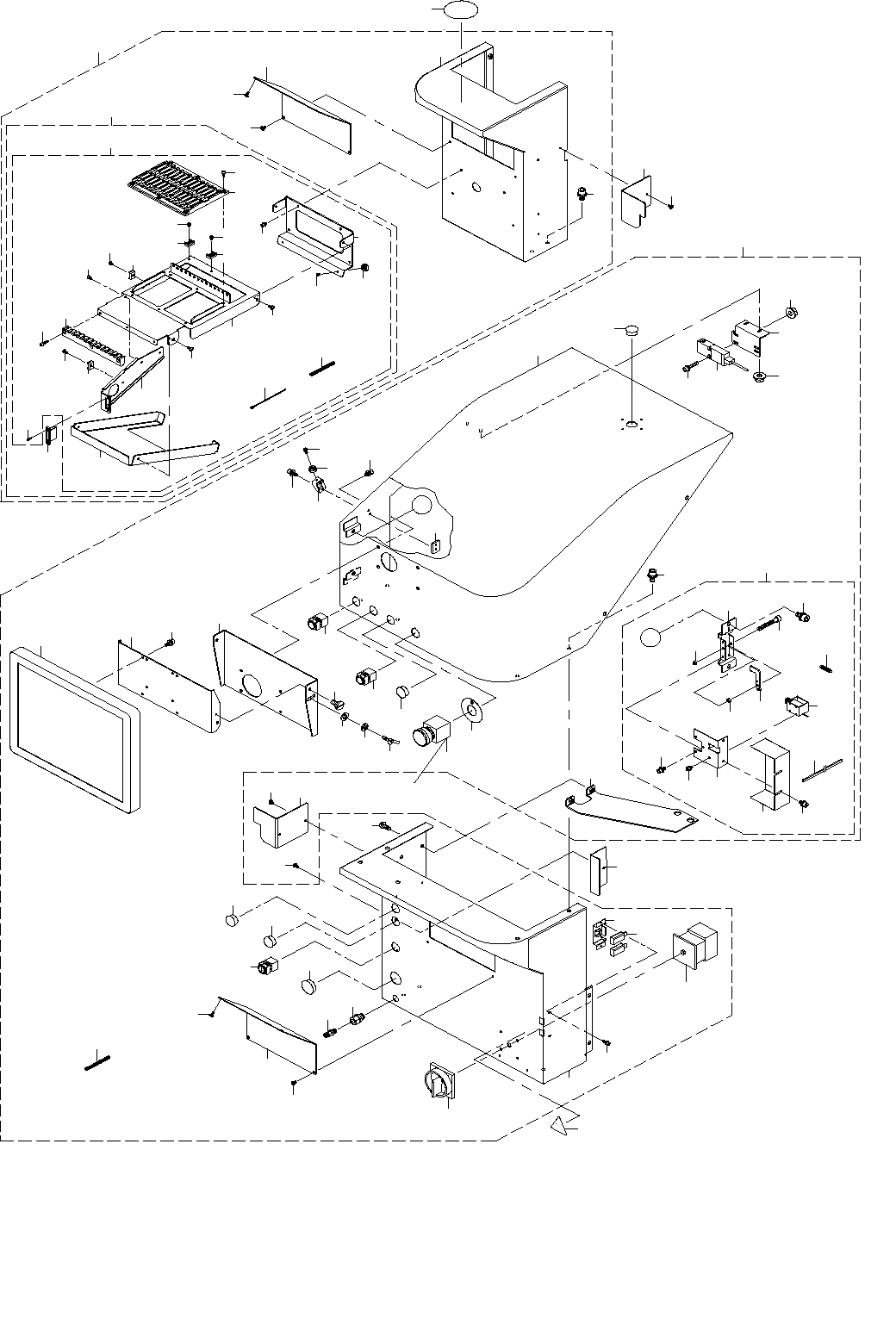

32.COVER COMPONENTS (14) (RS-1R)
カバー関係（１４）（ＲＳ −１ Ｒ）
２８
４
３５
３６
３６
３３
２９
３０
３４
３２
３１
１２
１１
１０
９
８
７
４
２
２２
２２
２１
２０
２０
１９
１７
１６
１６
１５
１４
１４
１３
１２
Ａ
Ａ
１８
１８
２７
２３
２６
２５
２４
２３
２４
２４
６
５
６
５
Ｂ
Ｃ
１
３７
４０
４１
３８
３９
４２
４３
Ｃ
Ｂ
４２
４３
３
- 64 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-18347 COVER_BOTTOM_ASM
カバーボトム組
1
2 401-47105 COVER_SBL
カバーＳＢＬ
(1)
3 401-11970 LAMINATING_SEAL
ラミネートシール
(1)
4 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
5 HM-0010100-10 FILTER
フィルター
(2)
6 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
7 400-00550 FV BRACKET
ＦＶブラケット
(1)
8 PV-0152120-00 FINGER VALVE
フィンガバルブ
(1)
9 PJ-0252000-03 PLUG
プラグ
(1)
10 SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
11 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
12 HX-0070600-0A MOUNT BASE
マウントベース
(2)
13 401-47107 COVER_SBR
カバーＳＢＲ
(1)
14 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(5)
15 401-47082 COVER_FBL
カバーＦＢＬ
(1)
16 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
17 401-47083 COVER_FBR
カバーＦＢＲ
(1)
18 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
19 401-87352 COVER_RBL
カバーＲＢＬ
(1)
20 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
21 401-87353 COVER_RBR
カバーＲＢＲ
(1)
22 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
23 168-70206 GRAVITY SEAL
荷重中心シール
(2)
24 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(3)
25 401-81150 LAMINATING_SEAL
ラミネートシール
(1)
26 E9635-455-000 REVISION SEAL
ＲＥＶ銘板
(1)
27 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チューブ
(1.7)
28 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
29 PJ-3081000-01 UNION Y
ユニオン ワイ
(1)
30 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
31 PJ-3090400-03 REDUCER 4-10
レジュ−サ（φ４−φ１０）
(1)
32 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.16)
33 400-16815 DRAIN TANK
ドレインタンク
(1)
34 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
35 400-93721 DT_STAY_BR
ドレインタンクステイ＿ブラケット
(1)
36 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
37 402-22173 COVER_BOTTOM_C_ASM
カバーボトムＣ組
(1)
38 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(1)
39 168-70206 GRAVITY SEAL
荷重中心シール
(1)
40 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(1)
41 168-70206 GRAVITY SEAL
荷重中心シール
(1)
42 402-22165 BANK_COVER_C_F3
バンクカバー＿Ｃ＿Ｆ３
(2)
43 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
- 65 -
33.COVER COMPONENTS (15)(TYPE XL)
カバー関係（１５）（ＸＬ 仕様）
３５
５７
４８
４９
５４
５４
５１
５５
５９
５６
５３
６０
５０
５８
５２
１
５
５
４
３
２
６４
６１
６３
６５
６６
６６
６７
６８
６９
７４
７５
３０
２９
３２
３１
７２
７３
３７
３７
Ａ
４７
２８
７１
７０
７０
７０
８２
３６
８５
８４
８６
８３
８５
８７
８８
３３
８９
８１
７９
８０
７６
７７
７８
１１
１０
１３
１９
２４
２３
２４
２３
２４
２３
２１
１４
１５
２４
２３
１６
１７
９
８
１８
２７
１２
２０
２５
２６
６
７
２２
Ａ
３８
３９
４０
４１
４２
７０
６２
４５
４６
４６
４４
４３
３４
