- 156 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-83419 NOZZLE_ASSEMBLY_7509 ノズルアセンブリ７５０９ 1 2 401-83420 NOZZLE_ASSEMBLY_7500 ノズルアセンブリ７５００ 1 3 401-83421 NOZZLE_ASSEMBLY_7501 ノズルアセンブリ７５０１ 1 4 401-83422 NOZZLE…
- 155 -

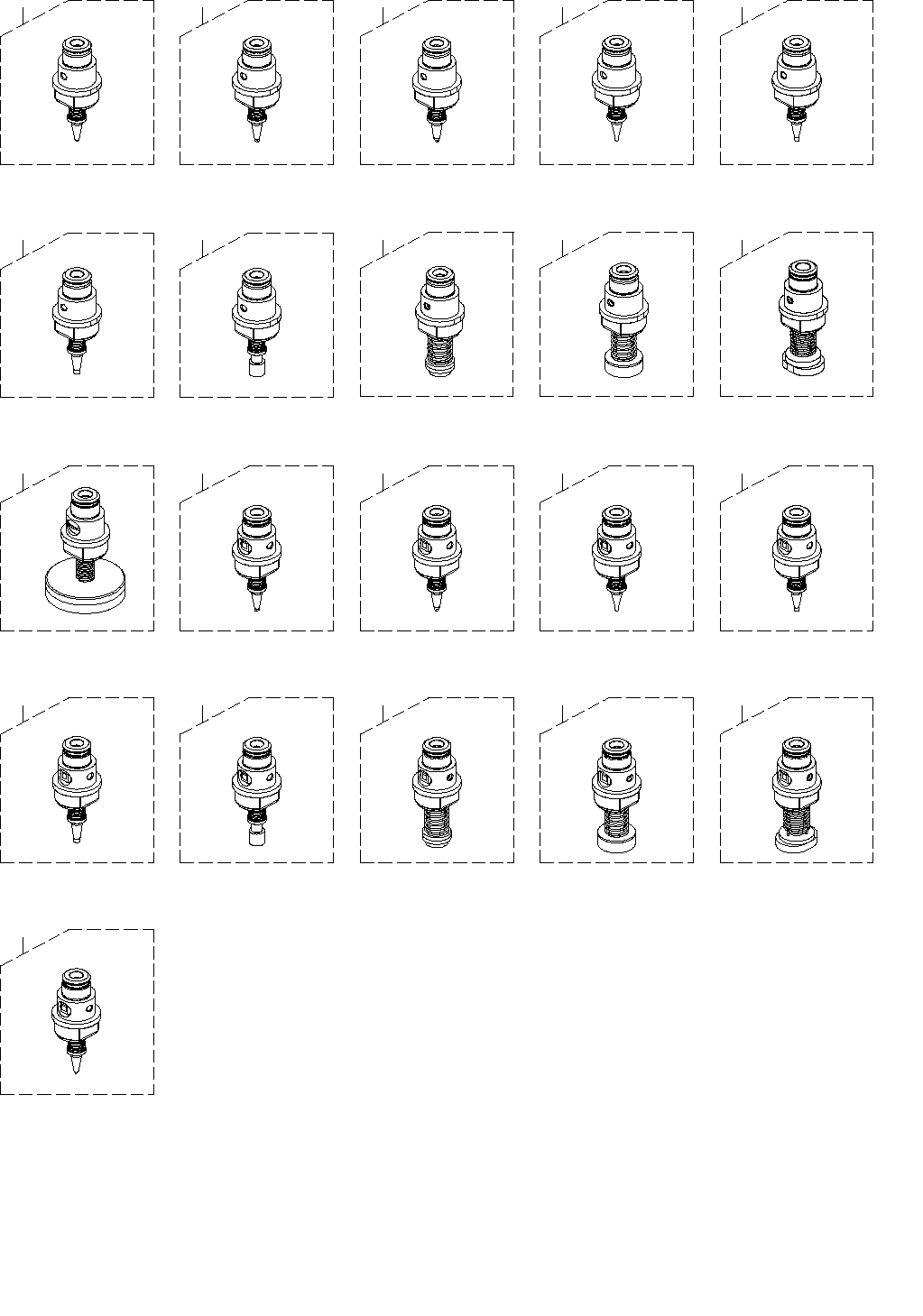

78.NOZZLE ASSEMBLY COMPONENTS (2) (RS-1R)
ノズルアッセンブリ関係（２）（ＲＳ −１ Ｒ）
１ ２ ３ ４
６ ７
８ ９ １０
１１ １２ １３ １４ １５
１６ １７ １８ １９ ２０
５
２１
- 156 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83419 NOZZLE_ASSEMBLY_7509
ノズルアセンブリ７５０９
1
2 401-83420 NOZZLE_ASSEMBLY_7500
ノズルアセンブリ７５００
1
3 401-83421 NOZZLE_ASSEMBLY_7501
ノズルアセンブリ７５０１
1
4 401-83422 NOZZLE_ASSEMBLY_7502
ノズルアセンブリ７５０２
1
5 401-83423 NOZZLE_ASSEMBLY_7503
ノズルアセンブリ７５０３
1
6 401-83424 NOZZLE_ASSEMBLY_7504
ノズルアセンブリ７５０４
1
7 401-83425 NOZZLE_ASSEMBLY_7505
ノズルアセンブリ７５０５
1
8 401-83426 NOZZLE_ASSEMBLY_7506
ノズルアセンブリ７５０６
1
9 401-83427 NOZZLE_ASSEMBLY_7507
ノズルアセンブリ７５０７
1
10 401-83428 NOZZLE_ASSEMBLY_7508
ノズルアセンブリ７５０８
1
11 402-11594 NOZZLE_ASSEMBLY_7111
ノズルアセンブリ７１１１
1
12 402-22518 NOZZLE_ASSEMBLY_7500_RFID
ノズルアセンブリ７５００＿ＲＦＩＤ
1
13 402-22519 NOZZLE_ASSEMBLY_7501_RFID
ノズルアセンブリ７５０１＿ＲＦＩＤ
1
14 402-22520 NOZZLE_ASSEMBLY_7502_RFID
ノズルアセンブリ７５０２＿ＲＦＩＤ
1
15 402-22521 NOZZLE_ASSEMBLY_7503_RFID
ノズルアセンブリ７５０３＿ＲＦＩＤ
1
16 402-22522 NOZZLE_ASSEMBLY_7504_RFID
ノズルアセンブリ７５０４＿ＲＦＩＤ
1
17 402-22523 NOZZLE_ASSEMBLY_7505_RFID
ノズルアセンブリ７５０５＿ＲＦＩＤ
1
18 402-22524 NOZZLE_ASSEMBLY_7506_RFID
ノズルアセンブリ７５０６＿ＲＦＩＤ
1
19 402-22525 NOZZLE_ASSEMBLY_7507_RFID
ノズルアセンブリ７５０７＿ＲＦＩＤ
1
20 402-22526 NOZZLE_ASSEMBLY_7508_RFID
ノズルアセンブリ７５０８＿ＲＦＩＤ
1
21 402-22517 NOZZLE_ASSEMBLY_7509_RFID
ノズルアセンブリ７５０９＿ＲＦＩＤ
1
- 157 -
79.REAR MONITOR COMPONENTS
背面モニタ関係
２
１
６
７
１２
１３
１１
９
１０
８
３
４
５
４
５
