- 190 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-87630 LIFTER_ASM リフター組 1 2 401-87633 B_LIFTER_FRAME_L Ｂリフターフレーム組Ｌ (1) 3 401-87634 B_LIFTER_FRAME_R Ｂリフターフレーム組Ｒ (1) 4 SL-608259…
- 189 -

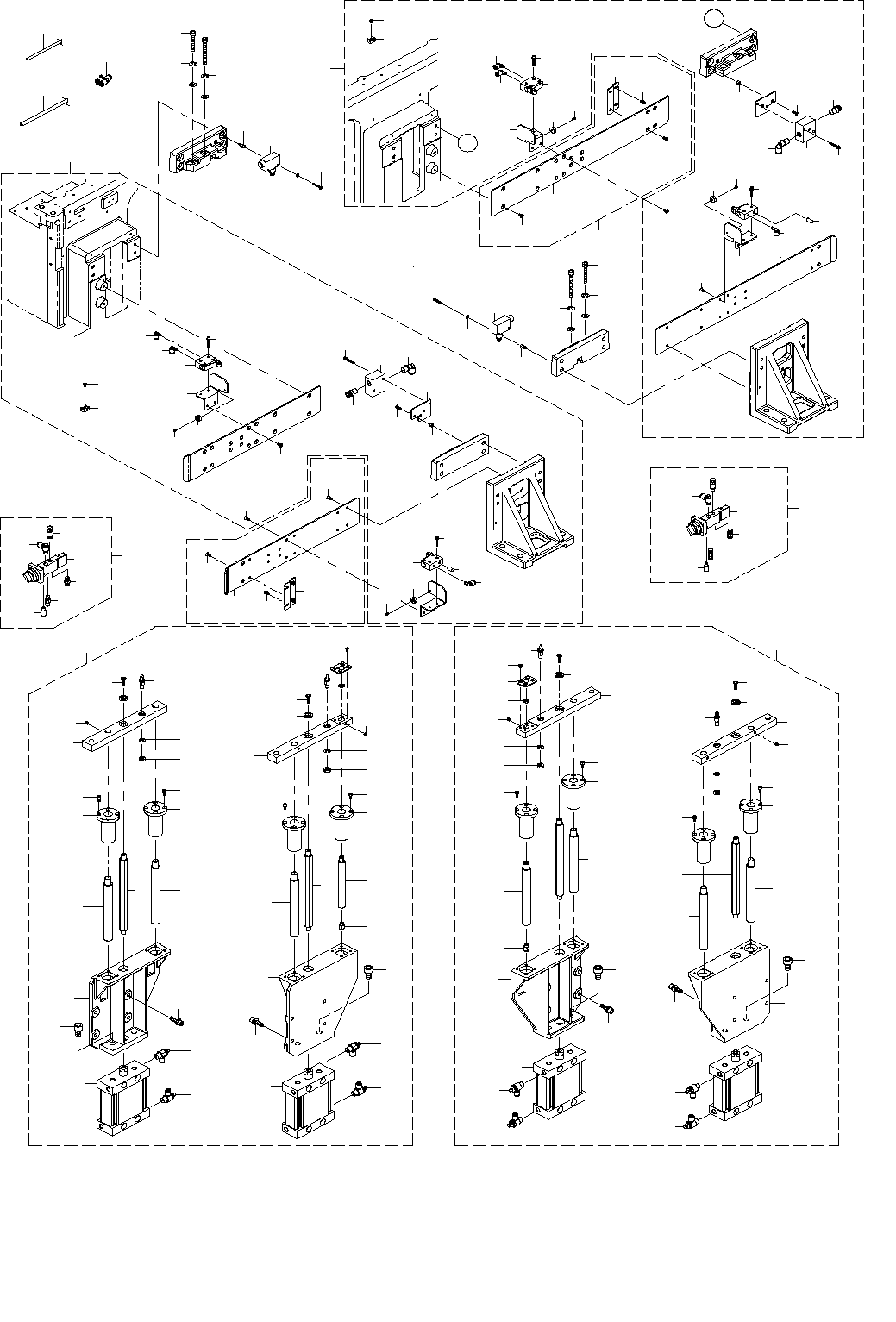

95.FEEDER BANK COMPONENTS (10) (TYPE XL)
フィーダバンク関係（１０）（ＸＬ 仕様）
２
３
４
４
５
５
６
６
７
７
８
８
９
１０
１９
１８
１１
１０
９
１１
１１
１１
１２
１２
１２
１２
１３
１４
１５
１５
１５
２１
２２
１６
１７
１８
２０
２３
２４
２５
１
２７
２８
２９
３０
３０
４４
３０
３１
３１
３２
３３
３３
３２
３４
３５
３６
３６
３７
３８
３９
４０
４１
４２
４３
２６
５０
４６
４８
４７
４９
４５
５５
５４
５３
５３
５６
５２
５１
５９
１２２
５８
５７
６１
６２
６４
６４
６３
６３
６
６
６５
６５
６５
６５
６６
６６
６７
６７
６９
６８
６８
６９
７４
７１
７０
７５
７０
７１
７４
７１
７０
７４
７０
７１
７３
７２
７６
７７
７７
７８
７９
８０
８１
８４
８３
８２
６０
８６
８７
８８
８８
１０３
８９
８９
８９
９０
９０
９１
９１
９２
９２
９４
９３
９５
９５
９８
９６
９７
９９
１００
１０１
１０２
１０９
１０７
１０６
１０５
１０８
１０４
８５
１１１
１１ ５
１１ ２
１１ ２
１１ ３
１１ ４
１１ ０
１１ ８
１２３
１２０
１２１
１１ ９
８０
８１
２１
２２
２９
Ａ
Ａ
１１６
１１ ７
１２５
１２６
１２７
１２６
１２７
１２４
１２５
１２６
１２７
１２６
１２７
１２４
- 190 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-87630 LIFTER_ASM
リフター組
1
2 401-87633 B_LIFTER_FRAME_L
Ｂリフターフレーム組Ｌ
(1)
3 401-87634 B_LIFTER_FRAME_R
Ｂリフターフレーム組Ｒ
(1)
4 SL-6082592-TN SCREW M8 L=25
座金付き六角穴ボルト Ｍ８ Ｌ＝２５
(8)
5 401-87635 AIR_CYLINDER
リフターシリンダー
(2)
6 PC-0152030-00 SPEED CONTROLLER
スピード コントローラ
(4)
7 SM-6122002-TN SCREW M12 L=20
六角穴ボルト Ｍ１２ Ｌ＝２０
(4)
8 401-10295 LIF_CYL_SHAFT
ＬＩＦ＿ＣＹＬ＿シャフト
(2)
9 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
(2)
10 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
11 SB-8200003-00 BEARING
ころがり軸受
(4)
12 SM-6051002-TN SCREW
六角穴ボルト
(16)
13 401-87636 BANK_LIFTER_L
バンクリフターＬ
(1)
14 401-87637 BANK_LIFTER_R
バンクリフターＲ
(1)
15 401-47453 LIFTER_SHAFT
リフタシャフト
(3)
16 401-87641 LIFTER_SHAFT_AIR
リフターシャフトエア
(1)
17 PJ-3010851-01 HALF UNION
ハーフ ユニオン
(1)
18 SM-8060552-TP SCREW M6 L=5
止めねじ
(4)
19 400-93839 BANK_LOCATE_PIN_B2
バンクロケートピンＢ２
(1)
20 400-93840 BANK_LOCATE_PIN_C2
バンクロケートピンＣ２
(1)
21 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
22 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(2)
23 401-87642 RING_HOLDER
リングホルダ
(1)
24 RO-0982401-00 O-RING
Ｏリング
(1)
25 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
26 401-87648 BANK_BALVE_ASM
バンクバルブ組
1
27 401-87643 BANK_STOPPER_BR_L
バンクストッパＢＲＬ
(1)
28 401-87644 BANK_STOPPER_BR_R
バンクストッパＢＲＲ
(1)
29 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(2)
30 PJ-3040405-05 UNION
ユニオン
(3)
31 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(4)
32 400-49671 COVER CUSHION
カバークッション
(2)
33 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
34 HX-0029400-00 FIXED BASE
固定ベース
(4)
35 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
36 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
37 401-83169 VALVE_SUPPORT_BLACKET
バルブサポートブラケット
(1)
38 401-83170 VM230-02-00A
アクチュエータバルブ
(1)
39 401-83171 VALVE_SPACER
バルブスペーサ
(2)
40 PJ-3010852-01 HALF UNION 8XR1/4
ハーフ ユニオン ８ＸＲ１／４
(1)
41 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(1)
42 SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
(2)
43 SM-1041201-SC SCREW M4 L=12
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(2)
44 PX-0505010-00 SILENCER
消音器
(1)
45 401-87646 GUIDE_RAIL_F_TROLLEY_ASM
ガイドレールＦトロリー組
1
46 400-93853 ROLLER_GUIDE_SUPPORT_FR
ローラガイドサポートＦＲ
(1)
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
48 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(2)
49 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
50 401-83193 ROLLER_GUIDE_F
ローラガイド＿Ｆ
(1)
51 401-28068 SELECTOR_ASM
セレクタ組
1
52 PV-0251030-00 CHECK VALVE
チェック バルブ
(1)
53 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
(2)
54 PX-0551040-00 SILENCER
サイレンサ
(1)
55 PJ-3010651-03 HALF UNION 6XPT1/8
ハーフ ユニオン ６ＸＰＴ１／８
(1)
56 PV-0151250-00 MANUAL VALVE
マニュアル バルブ
(1)
57
#01
SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
2
58
#01
WP-0430801-SC WASHER M4
平座金 Ｍ４
2
59
#01
HX-0033900-00 SPACER
スペーサ
2
60 401-87630 LIFTER_ASM
リフター組
1
61 401-87633 B_LIFTER_FRAME_L
Ｂリフターフレーム組Ｌ
(1)
62 401-87634 B_LIFTER_FRAME_R
Ｂリフターフレーム組Ｒ
(1)
63 SL-6082592-TN SCREW M8 L=25
座金付き六角穴ボルト Ｍ８ Ｌ＝２５
(4)
64 401-87635 AIR_CYLINDER
リフターシリンダー
(2)
65 PC-0152030-00 SPEED CONTROLLER
スピード コントローラ
(4)
66 SM-6122002-TN SCREW M12 L=20
六角穴ボルト Ｍ１２ Ｌ＝２０
(4)
67 401-10295 LIF_CYL_SHAFT
ＬＩＦ＿ＣＹＬ＿シャフト
(2)
68 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
(2)
69 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
70 SB-8200003-00 BEARING
ころがり軸受
(4)
71 SM-6051002-TN SCREW
六角穴ボルト
(16)
72 401-87636 BANK_LIFTER_L
バンクリフターＬ
(1)
73 401-87637 BANK_LIFTER_R
バンクリフターＲ
(1)
74 401-47453 LIFTER_SHAFT
リフタシャフト
(3)
75 401-87641 LIFTER_SHAFT_AIR
リフターシャフトエア
(1)
76 PJ-3010851-01 HALF UNION
ハーフ ユニオン
(1)
77 SM-8060552-TP SCREW M6 L=5
止めねじ
(4)
78 400-93839 BANK_LOCATE_PIN_B2
バンクロケートピンＢ２
(1)
79 400-93840 BANK_LOCATE_PIN_C2
バンクロケートピンＣ２
(1)
80 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
81 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(2)
82 401-87642 RING_HOLDER
リングホルダ
(1)
83 RO-0982401-00 O-RING
Ｏリング
(1)
84 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
85 401-87648 BANK_BALVE_ASM
バンクバルブ組
1
86 401-87643 BANK_STOPPER_BR_L
バンクストッパＢＲＬ
(1)
87 401-87644 BANK_STOPPER_BR_R
バンクストッパＢＲＲ
(1)
88 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(2)
89 PJ-3040405-05 UNION
ユニオン
(3)
90 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(4)
91 400-49671 COVER CUSHION
カバークッション
(2)
92 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
93 HX-0029400-00 FIXED BASE
固定ベース
(4)
94 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
95 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
96 401-83169 VALVE_SUPPORT_BLACKET
バルブサポートブラケット
(1)
97 401-83170 VM230-02-00A
アクチュエータバルブ
(1)
98 401-83171 VALVE_SPACER
バルブスペーサ
(2)
99 PJ-3010852-01 HALF UNION 8XR1/4
ハーフ ユニオン ８ＸＲ１／４
(1)
100 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(1)
101 SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
(2)
102 SM-1041201-SC SCREW M4 L=12
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(2)
103 PX-0505010-00 SILENCER
消音器
(1)
104 401-87647 GUIDE_RAIL_R_TROLLEY_ASM
ガイドレールＲトロリー組
1
105 400-93853 ROLLER_GUIDE_SUPPORT_FR
ローラガイドサポートＦＲ
(1)
106 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
107 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(2)
108 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
109 401-83205 ROLLER_GUIDE_R
ローラガイド＿Ｒ
(1)
110 401-28068 SELECTOR_ASM
セレクタ組
1
111 PV-0251030-00 CHECK VALVE
チェック バルブ
(1)
112 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
(2)
113 PX-0551040-00 SILENCER
サイレンサ
(1)
114 PJ-3010651-03 HALF UNION 6XPT1/8
ハーフ ユニオン ６ＸＰＴ１／８
(1)
115 PV-0151250-00 MANUAL VALVE
マニュアル バルブ
(1)
116
#01
SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
2
117
#01
WP-0430801-SC WASHER M4
平座金 Ｍ４
2
118
#01
HX-0033900-00 SPACER
スペーサ
2
119 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
27
120 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
12
121 PJ-3080600-07 UNION Y
ユニオン ワイ
3
122
#01
400-02287 BANK SW CABLE ASSY
バンクスイッチケーブル組
1
123
#01
400-02287 BANK SW CABLE ASSY
バンクスイッチケーブル組
1
124 SM-6083502-TN SCREW
六角穴ボルト
2
125 401-83207 SCREW M8 L=70
六角穴ボルト Ｍ８ Ｌ＝７０
2
126 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
4
127 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
4
- 191 -

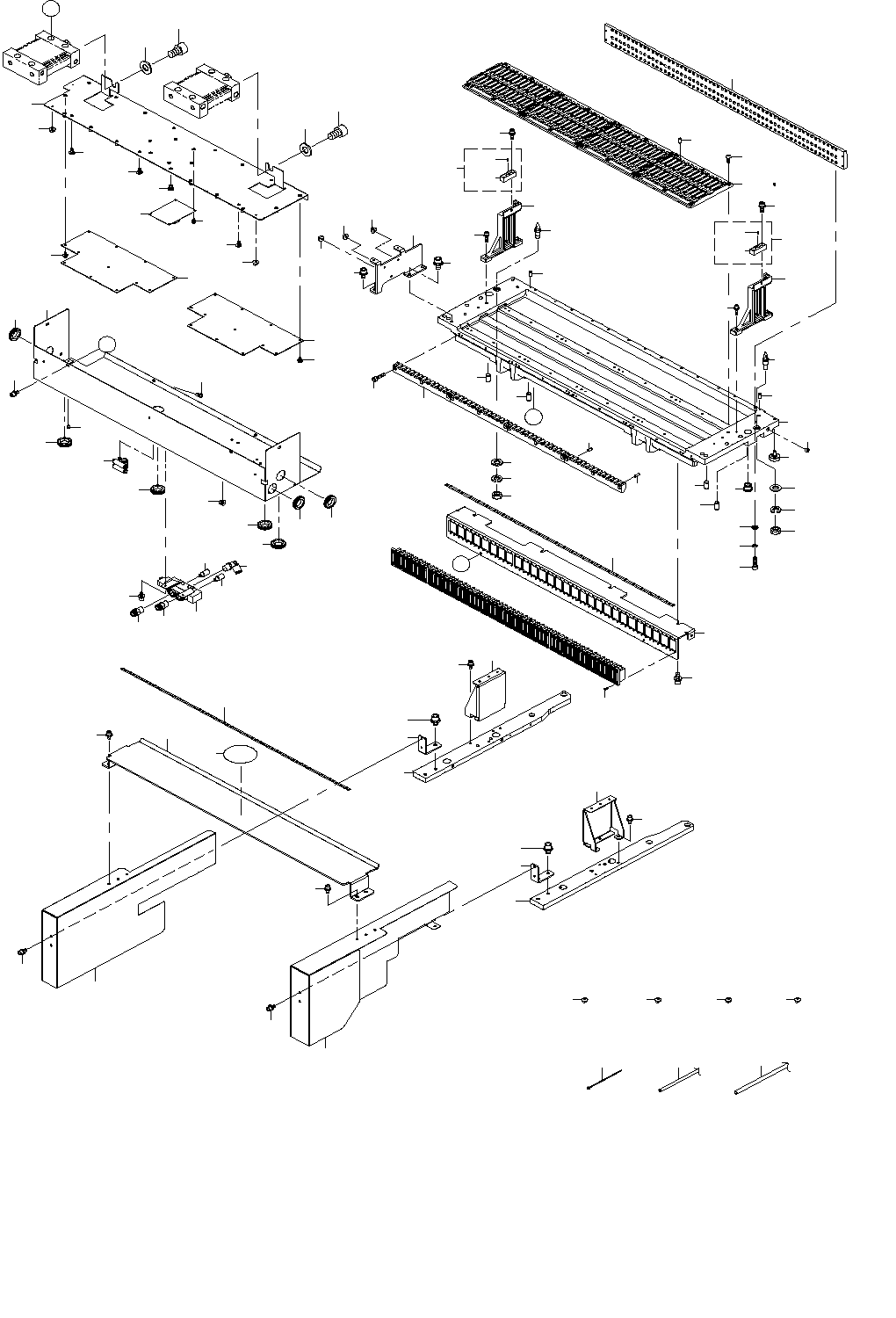

96.REPLACING OVERALL CHANGER TRUCK COMPONENTS(1)
一括交換台車関係（１）
６
６５
５９５８
５３
３９
４３
４３
４３
４３
４３
４３
５４
４３
８１
６１
５２
３５
８３
８０
８１
８１
８２
６３
Ｃ
Ｃ
Ｂ
Ｂ
７
７９
３１
７９
１
７５
７４
７３
７３
７２
７１
７０
６９
６９
６８
６７
６６
６４
７７
６２
７８
６２
６１
６１
６１
６０
６０
５７
５６
５５
５６
５５
５１
５１
５０
４８
４９
４７
４６
４５
４５
４４
４４
３８
４１
４０
３７
３６
３４
３３
３２
３０
２９
２７
２８
２６
２５
２５
２４
２２
１１
２３
２３
１２ ７６
１３
１０
９
８
８
５
４
３
３
３
３
２
４２
２１
１９
２０
３０
１４
１８
１７
１５
１６
２８
２７
２９
２６
